MY-201D電氣技術考核實訓裝置

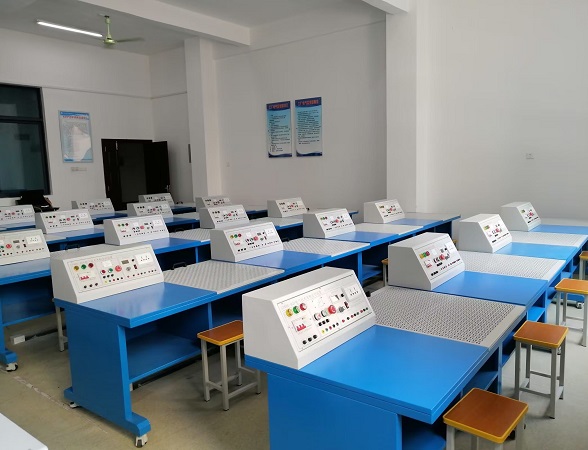

一、電氣技術考核實訓裝置-主要由電源實訓台、實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成初級電工線路，電機控製線路，照明配電的模擬操作、安裝調試的綜合實驗實訓，主要是訓練學生動手能力和實操技能。
二、實訓裝置特點：
1、電氣控製線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。
2、操作台隻需三相四線的交流電源即可投入使用，占地麵積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、實訓台配備實訓電源，即可以學生同時進行實訓。
4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有短路保護等功能，使用安全可靠。
三、技術性能
1、輸入電源：三相四線製～380V±10% 50Hz
2、工作溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、網孔板尺寸：660×600mm
5、外形尺寸：約1300mm×700mm×280mm
6、移動腳輪：100*60mm
四、實訓台配置
1、公共部有：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓台總電源。
2、提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3、實訓桌為鐵質雙層亞光密紋噴塑結構，造型美觀大方，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
五、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控製一盞燈線路訓練
3．聲控開關控製白熾電路訓練
4．二地控製一盞燈電路訓練
5．三地控製一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控製
13．三相異步電動機接觸器點動控製線路
14．三相異步電動機接觸器自鎖控製線路
15．三相異步電動機Y/△自動控製線路
16．用倒順開關控製三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控製線路
18．按鈕聯鎖的三相異步電動機正反轉按鈕線路
19．雙重聯鎖的三相異步電動機正反轉按鈕線路
20．三相異步電動機多地控製
21．工作台自動往返控製線路
22．三相異步電動機串電阻降壓啟動控製線路
23．三相異步電動機能耗製動控製線路
六、實訓項目所需元器件清單

序號	名稱	型號與規格	數量
1	單相電度表	DD862-2	1
2	單相閘刀開關	HK8	1
3	拉線開關	4A/250V	1
4	平燈頭	6A/250V	2
5	園形插座	T3-10	1
6	電流互感器	LQG-0.5	1
7	牆壁開關座	86型	2
8	聲控開關	118-B30	1
9	低壓斷路器	DZ108-20/10	1
10	螺旋式保險盒	RL1-15/3A	3
11	直插式保險盒	RT14-20/2A	2
12	交流接觸器	CJX2-0910	3
13	輔助觸頭	F4-22	3
14	熱繼電器	R16B-20/3	1
15	通電延時時間繼電器	ST3PA-B/380V（0-60S）	1
16	時間繼電器座	PF-083A	1
17	3H鐵殼按鈕	LA10 2H	2
18	行程開關	LX9-222	2
19	行程開關	LX9-001	2
20	倒順開關	K03-15	1
21	日光燈管	Y210RR25/10W	1
22	鎮流器	13W	1
23	日光燈座		2
24	大功率電阻		3
25	二極管		1
26	接線端子排	JF5-2.5/5	5
27	G形導軌		1
28	走線槽		2米
29	螺絲		90
30	螺絲刀		2
31	尖嘴鉗		1
32	剝線鉗		1
33	三相鼠籠異步電動機	380V/Y/△180W	1
34	實驗指導書	红桃视频app	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查電氣技術考核實訓裝置的貨品外觀，核實電氣技術考核實訓裝置的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供電氣技術考核實訓裝置使用說明書和質保期，在質保範圍內提供對電氣技術考核實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的電氣技術考核實訓裝置選型錯誤或設備購買數量錯誤，造成電氣技術考核實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對電氣技術考核實訓裝置的發貨期為參考值，如您需要了解電氣技術考核實訓裝置的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對電氣技術考核實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電氣技術考核實訓裝置的技術谘詢；
