MY-321無人機裝調綜合實訓裝置

一、概述：
無人機裝調綜合實訓裝置主要是對作業和訓練的無人機進行維護和保養，一般性的故障和損傷都可以在該實訓室裏的得到修複，無人機裝調綜合實訓設備主要用來訓練學生們的拆裝和維修動手能力。模塊組裝：了解各類模塊形態，使用專用工具將各個機械部件組裝，學習電子元器件的組合，掌握各部件的用途與安裝方式。調試檢修：調試飛機參數，在動態和靜態兩種狀態下進行調參，校準所有傳感器，通用問題的解決，檢修維護電氣元件，更換機械部件。

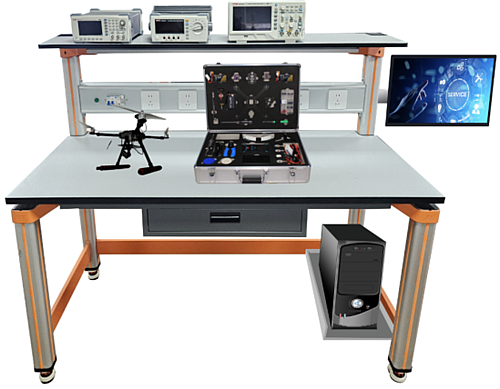

二、實訓平台
（一）儀器架：
儀器架置於實訓台頂部，由截麵尺寸：70mm×70mm，高性能表麵氧化的鋁型材、雙麵噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。儀器架底部裝有隱藏式扁平形照明LED燈，光源集中柔和明亮，外形美觀。
（二）電源控製箱：
電源控製箱鋁型材結構，內嵌多組交流220V儀器儀表工作電源插座，並設有獨立漏電保護開關，電源控製箱置於儀器架下部，儀器儀表電用安全方便。並裝有LED燈控製開關。
（三）實訓桌結構：
實訓桌規格為1200（長）*700（寬）*1150（高），設有一個鍵盤托一個抽屜，桌子下部靠後右邊有一個電腦主機箱托。實驗桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70mm×70mm，四麵帶槽，槽寬約8mm，端部裝有注塑成型配套塑料堵頭。桌麵采用25mmE1級三聚氰胺飾麵板，桌麵板下設支撐框架，承受力不少於300kg。
實驗桌後麵二支截麵尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與儀器架、電源控製箱組成一個完整的實訓屏。
三、多旋翼無人機裝調

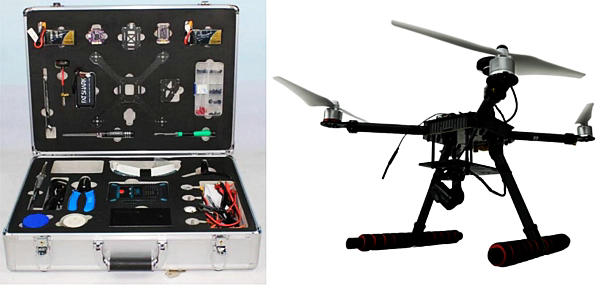

（一）產品簡介
小型多旋翼無人機裝調套件具有的可多次拆裝、整機自由懸停、運動性能好、體積小等特點，專為職業與技工院校無人機相關專業實訓課程教學設計。該產品融合了電子電工技術、新材料應用、以及 GPS 定位技術，具有性能穩定、功能開源、遠距離、可定位的特點，可廣泛用於組裝、調試、飛行等教學教研場景。
（二）產品參數
1、機架布局為“X”；機身軸距≥450mm；
2、整機重量：約為 996g(含電池)；
3、機身材料：碳纖維和航空鋁；
4、最長飛行續航時間：≥15min；
5、飛行速度最大可達 60km/h；
6、最大工作電流 30A
7、最大上升速度≥4m/s;最大下降速度為≤5m/s；最大平飛速度≥7m/s；
8、最大可承受風速≥8m/s；懸停精度，垂直±0.5m，水平±1m(GPS 狀態）；
9、使用場景；室內、室外；
10、最大俯仰角度不小於 35°；
11、控製方式：遙控係統控製；
12、定位：GPS+GLONASS 雙模;雙模模式定位精度達 0.5 米，單模精度 2.5 米；
13、飛控：
1）尺寸：56*39*17.8mm；
2）重量：45.7g；
3）主處理器：STM32F427VIT6； 4）IMU 傳感器：ICM-42688-P； 5）氣壓計：DSP310； 6）指南針：IST8310； 7）內核類型：M4； 8）接口：I2C 口*3、UART*2、PWM OUT*10、RC IN*1、GPS*1、SWD*1、TYPE-C*1 9）工作溫度：-20～+40 ℃;
14、遙控器：遙控器+接收機+控電
15、整套係統包裝箱采用模塊化設計，內襯采用 EVA 海綿材質設計。
（三）實訓項目
1、安裝實訓任務指導資源
2、調試實訓任務指導資源
3、飛行實訓任務指導資源
4、可支持實訓項目資源
5、無人機結構與係統認知實訓
6、無人機組裝實訓
7、遙控器設置實訓
8、遙控器校準實訓
9、地麵站軟件設置實訓
10、磁羅盤設置實訓
11、加速度計設置實訓
12、鏈路係統設置實訓
13、電調校準實訓
14、無人機硬件校準實訓
15、無人機安全起飛與降落技能實訓
16、無人機懸停技能實訓
17、無人機保養與收納實訓
18、模擬飛行實訓
19、無人機任務飛行實訓
四、多旋翼無人機裝調工具套件
1.螺絲刀（內六角）：1.5mm*1； 2.0mm*1； 2.5mm*1；
2.套筒：5.5mm*1；
3.剝線鉗*1；
4.焊台：可調溫恒溫電烙鐵套裝 60W*1；
5.焊錫絲：含錫 99.3%無鉛 1.0mm 500g*1；
6.鬆香：50G*1
7.包裝箱*1
8.充電器 B6 80W*1
9.水平泡*1
10.萬用表*1
11.十字螺絲刀*1
12.鑷子 尖頭*1
五、多旋翼無人機裝調耗材組件
1.底板：130*130MM 2 個
2.機臂：16*148MM 2 個
3.腳架斜撐：16*170MM 2 個
4.腳架橫撐：16*250MM 2 個
5.電機座：16mm 2 個
6.三通：16 轉 16mm 2 個
7.起落架固定座：16mm 2 個
8.減震海綿：16-20 管外徑 2 個
9.螺旋槳:9450 2 個
10.電機:2212 980KV 2 個
11.電調:30A （2-6s） 2 個
12.GPS 支架:折疊支架 2 個
13.飛機電池:4000mAh 4S 2 個
14.電池綁帶:30mm 2 個
15.螺絲:配套 2 個

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查無人機裝調綜合實訓裝置的貨品外觀，核實無人機裝調綜合實訓裝置的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供無人機裝調綜合實訓裝置使用說明書和質保期，在質保範圍內提供對無人機裝調綜合實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的無人機裝調綜合實訓裝置選型錯誤或無人機裝調綜合實訓裝置購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對無人機裝調綜合實訓裝置的發貨期為參考值，如您需要了解無人機裝調綜合實訓裝置的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對無人機裝調綜合實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關無人機裝調綜合實訓裝置的技術谘詢；
