MY-112C 電子工藝實訓考核設備

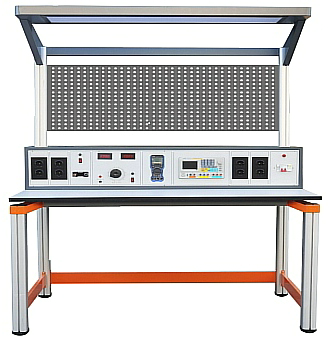

（參考圖）


電子工藝實訓考核設備-是按照職業院校的教學和實驗實訓要求研製和開發的產品，適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。

二、技術指標：
1、工作電源：兩相三線 AC 220V±10% 50Hz 三、功能特點：
產品總體結構：鋁合金活動框架、電源台、實驗元件盒、儀器組。
1、鋁合金活動框架：框架上麵可以放掛板模塊，可隨意擴展，完成多門多種實驗，另配置了1個活動櫃，方便存放所需工具和實驗元件盒。
2、電源台：由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足2人在同一實驗台上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，並配有帶漏電保護的空氣開關，熔斷器以確保使用安全。
3、實驗電源每路配置：一組可調的直流電源0~24V/2A，並帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3~24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一隻精密數字電壓表（DC 30V），一隻精密數字電流表（DC 2000mA）；以及8路單相電源插座，可以方便設備、儀表的擴展時使用。
4.、配一組功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率範圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節範圍：1%-99%調節；方波和三角波采用TTL電平輸出。
5、頻率計：最高測量範圍100MHz，自動換檔。
6、單次脈衝輸出：每拔一次開關即可輸出一組正負脈衝；
7、音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。
8、元件盒
該裝置配置的實驗元件盒，其麵板標誌的元件電路符號采用國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單，實驗元件盒具有使用保管方便等特點。
電子元件盒是組合式元件盒，元件盒單元組采用多元件、典型實驗單元電路、典型儀表、通用集成電路插座等製成，可根據實訓需要方便地組合成不同的電子線路；使實訓具有開放性和創新性，電子元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利於教師講解和學生認識；麵板采用PCB製作而成，表麵清爽、符號線路清晰、表麵耐磨損、元件更換容易；導線插孔采用高質量銅材製造，導線裝有彈性插頭可在模塊上麵插接，以保證可靠連接進行各種實驗；實驗時可根據實驗內容和技能訓練的需要，可方便的任意組合實驗線路，以完成不同的實驗項目，如課程設計等。
（三）實驗桌結構：
實驗桌規格為1600（長）*700（寬）*1400（高），實驗桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70mm×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭。桌麵采用25mmE1級三聚氰胺飾麵板，桌麵板下設支撐框架，承受力不少於150kg。配備儲存櫃，存放元件及工具，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實驗裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
四、基礎實訓項目
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進製譯碼器和數據選擇器功能測試
項目四 全加器和超前進位全加器功能測試
項目五 數值比較器功能測試
項目六 七段碼鎖存/譯碼/驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二一五一十進製計數器功能測試
項目十 二位十進製計數/譯碼/驅動/顯示電路
項目十一 可逆十進製計數電路功能測試
項目十二 N進製計數電路功能測試
項目十三 555定時器基本應用電路
項目十四 微分型單穩態觸發器
項目十五 集成單穩態觸發器及其應用
項目十六 集成施密特觸發器及其應用
二、綜合應用實訓項目
項目十七 聲光控製節能路燈電路（電子產品線路）（綜合應用）
項目十八 8線數據傳輸電路（電子產品線路）（綜合應用）
項目十九 4位環形計數節拍發生器（電子產品線路）（綜合應用）
項目二十 秒脈衝信號發生器（電子產品線路）（綜合應用）
項目二十一 救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
項目二十二 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三 數控變頻三角波—方波發生器
項目二十四 移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
項目二十五 8位優先編碼器搶答電路（電子產品線路）（綜合應用）
項目二十六 觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
項目二十七 數字鍾電路（電子產品線路）（綜合應用）
項目二十八 二位十進製計數符合電路（電子產品線路）（綜合應用）
項目二十九 交通燈控製電路（電子產品線路）（綜合應用）
項目三十 升/降階梯波發生器（電子產品線路）（綜合應用）
項目三十一 光電轉換加/減計數電路（電子產品線路）（綜合應用）
電力電子技術及應用、創新實訓項目
項目一 晶閘管的控製特性及它作為固體開關的應用（電子產品）（綜合應用項目）
項目二 單結晶體管觸發電路（電子產品）（綜合應用項目）
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT管直流斬波電路的調試與分析
項目六 雙向晶閘管單相交流調（調光台燈）電路的製作與調試（電子產品）（綜合應用項目）
項目七 雙極晶體管（BJT）PWM控製直流電動機可逆調速電路（電子產品）（綜合應用項目）

---
