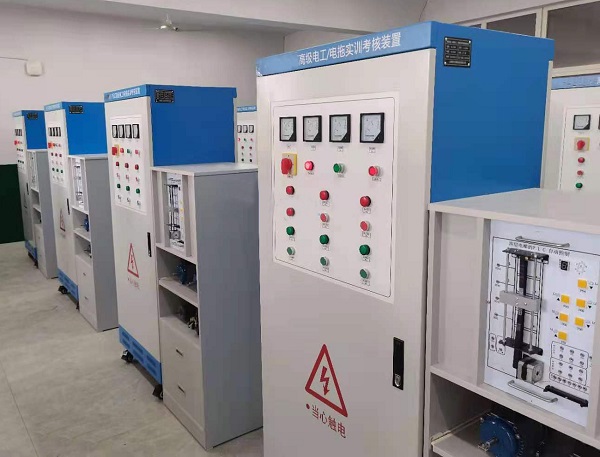

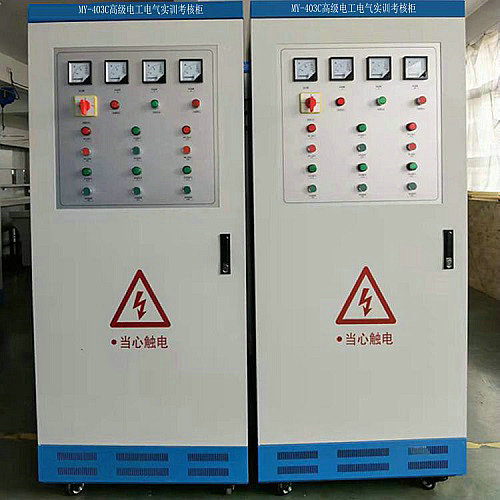

二、裝置結構及電器配置：
該裝置按標準電氣控製櫃設計製造規格，充分利用雙麵位置，櫃內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控製所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控製電氣連接。
三、實訓裝置主要技術參數：
1、輸入電源：電壓AC380V±5%，電流5A。
2、外形尺寸：700mm×500mm×1700mm
3、設備重量：230Kg
四、實驗操作項目：
1、觸摸開關控製白熾燈電路；
2、白熾燈控製電路；
3、人體感應開關控製樓梯白熾燈電路；
4、聲控開關控製樓梯白熾燈電路；
5、日光燈控製電路；
6、單相電度表直接安裝電路；
7、單相電度表間接安裝電路；
8、單相電動機控製電路；
9、並勵直流電動機調磁調速電路；
10、並勵直流電動機電樞回路串電阻調速電路；
11、並勵直流電動機電樞回路串電阻二級起動控製電路；
12、並勵直流電動機電樞反接法正反轉控製電路；
13、電流互感器與電流表配用接線電路；
14、電壓表、電流表安裝電路；
15、三相四線有功電度表直接安裝電路；
16、三相四線有功電度表間接安裝電路；
17、三相四線無功電度表直接安裝電路；
18、三相四線無功電度表間接安裝電路；
19、一台電流互感器用於單相回路的接線電路；
20、兩台電流互感器接成不完全星形接線電路；
21、三台電流互感器接成星形接線電路；
22、兩台電流互感器差接接線電路；
23、三台電流互感器接成三角形接線電路；
24、萬能轉換開關和電壓表測量三相電壓接線電路；
25、異步電動機點動控製電路；
26、異步電動機自鎖控製電路；
27、具有過載保護自鎖控製電路；
28、異步電動機單向點動、起動控製電路；
29、異步電動機兩地控製電路；
30、異步電動機聯鎖正反轉控製電路；
31、正反轉點動、起動控製電路；
32、雙重聯鎖正反轉控製電路；
33、自動往返控製電路；
34、位置開關作自動停止正反轉起動控製電路；
35、帶有點動的自動往返控製電路；
36、異步電動機星、三角控製電路；
37、接觸器控製星、三角控製電路；
38、串電阻降壓起動控製電路；
39、異步電動機反接製動控製電路；
40、異步電動機能耗製動控製電路；
41、雙速電動機的切換運行控製電路；
42、手動順序起動控製電路；
43、自動順序起動控製電路；
44、C620-1型車床控製電路；
45、電動葫蘆 電氣控製電路；
46、Y3150型滾齒機控製電路；
47、PLC控製電動機啟停
48、PLC控製電動機Ｙ/△啟動
49、PLC控製電動機正反轉
50、PLC控製電動機順序啟動51、PLC控製
電動機往返運動
52、PLC控製電動機Ｙ/△轉換時間的調節
53、四層電梯控製係統（選配）
注：本裝置配備2台三相異步電動機(180W)，一台雙速三相異步電動機(180W)，一台直流電動機(180W)，
