MY-327B智能工業傳感器檢測及控製實訓台

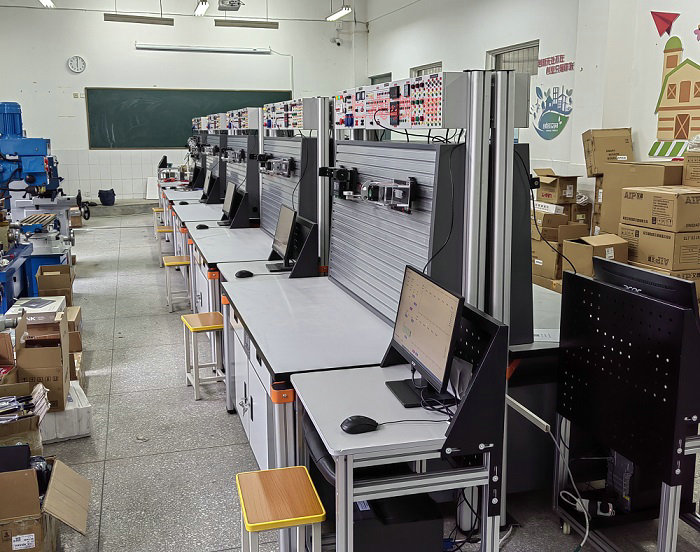

（MY-327B 智能工業傳感器檢測及控製實訓台（含視覺）參考圖）

一、產品概述
智能工業傳感器檢測及控製實訓台-由單麵型材實訓台架、交流電源模塊、直流電源模塊、PLC可編程控製器模塊、數據采集卡模塊、按鈕指示燈模塊、繼電器模塊、位置控製單元、角度控製單元、溫度控製單元、液位控製單元、物聯網傳感器單元、工業視覺傳感器單元、傳感器實訓組套等組成。本產品具有開放性、工業性、綜合性、便捷性等特點；能夠在完成常規的傳感器配線、調試、信號采集實訓的基礎上，進一步進行執行部分與檢測部分的組合應用實訓及檢測技術課程設計。
傳感器實訓組套覆蓋了常用的標準工業傳感檢測元件，通過鋁型材與快速連接器與各實訓單元組合，從而搭建各種檢測方案。為了進一步充分體現傳感檢測元件在工業環境中的典型應用，實訓單元包含了位置控製單元、角度控製單元、溫度控製單元等。
二、產品特點
開放性：安全麵板插座的應用開放了產品的電氣元件接口；快速連接器的應用開放了各組件的拆裝和檢測方案的自由搭建；從而使得學生可以真正實現動手實操。
綜合性：產品涵蓋了機械裝調、電機驅動、傳感檢測、編程控製、低壓配電、識圖配線等知識點，有效提高了學生的實訓興趣與實訓效果。
工業性：產品所配的電氣元件、檢測元件等均采用實際工業用器件，非標件的加工符合工業標準，最大程度的縮短了與工業級設備的差距。
便捷性：整機采用一體化設計模式，配置了刹車腳輪、鋁型材屏、支撐底板等；同時麵板插座與鋁型材板快速連接器的使用使得實訓能夠更加安全便捷的進行。
三、整機參數
整機尺寸：1600*800*1650mm
整機容量：≤1.0KVA；
適用電源：380VAC±10%（50Hz）
四、產品組成
本產品主要由單麵型材實訓台架、交流電源模塊、直流電源模塊、數據采集卡模塊、按鈕指示燈模塊、繼電器模塊、位置控製單元、角度控製單元、溫度控製單元、傳感器實訓組套等組成。
4.1、型材實訓台架
尺寸1600*800*1650mm；單麵型鋁型材屏；鋁型材框架；刹車腳輪；台架設有一抽一鍵，實驗桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭。桌麵采用25mmE1級三聚氰胺飾麵板，桌麵板下設支撐框架，承受力不少於300kg。配備儲存櫃，存放實訓掛箱等，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌後麵二支桌腳向上延伸，配上特製拉模成型的二根帶滑槽橫梁鋁型材，組成電氣實驗掛箱支架。另設有專用型材麵板一套，用於快速安裝。
4.2、交流電源模塊
為實訓模塊提供交流電源；三相四線380VAC電源經剩餘電流動作斷路器給裝置供電；
設有智慧用電安全控製係統：智能電源管理係統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，隻能通過遠程清除故障後，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端雲平台通訊，沒有網絡的情況下，教室整套智能電源管理係統可離線獨立運行。
智能終端：智能電源管理係統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界麵，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之後，設備可啟動使用，PC端可分時預約設備的啟動和停止。
提供三相五線電源通過安全插座引出一組。
4.3、直流電源、儀表模塊
提供5V/12V/24V直流電源各一組，提供0-10V電壓信號源一組，提供0-20mA電流信號源一組，提供DC0-200mA，DC0-200V數顯表頭2隻。
4.4、PLC可編程控製器模塊

采用三菱FX5U-32MT可編程控製器可實現設備中各傳感器參數采集與相關執行器件的控製實訓功能。

4.5、單片機接口、溫控器模塊
單片機接口設計有8路模擬量輸入接口（4路電壓采集，4路電流采集），1路高速脈衝信號輸入接口，8路數字量輸入接口，2路模擬量輸出接口（1路電壓采集，1路電流采集），8路數字量輸出接口。一隻智能型溫度控製器，可以接入PT100及熱電偶。單片機接口模塊配套上位機軟件可以實現數據的實時采集，設有PID調節單元可以實現溫度、流量、壓力等的PID控製。
4.6、按鈕、指示燈、繼電器模塊
紅、綠色按鈕、指示燈、蜂鳴器，所有接線點通過麵板插座引出。可用於搭建控製回路啟停功能。DC24V繼電器帶指示燈，所有接線點引出。可用於控製執行元件功能。
4.7、物聯網實訓模塊
聯網各功能小模塊和接口電路通過磁吸方式安裝在實訓裝置的網孔板上，功能模塊和接口電路包括：物聯網通用主板4塊，空氣、土壤溫濕度傳感器及植物澆灌功能模塊、交流電控製模塊、水閥及閥功能模塊、火焰及二氧化碳傳感器功能模塊、PM2.5及空氣質量傳感器功能模塊等。
可通過WIFI實現對多個功能模塊的檢測和控製，如對火焰的檢測，對土壤溫濕度檢測並能實現智能澆花，對智能空氣質量檢測，對交流電、水閥和氣閥的實時控製。
物聯網智能家居控製係統可用安卓係統通過藍牙傳輸方式控製模塊的數據采集及動作實施。
4.7、位置控製單元

位置控製單元由步進電機和同步帶機構組成；步進電機型號：57BYG250B，所有控製接線點引出。

4.8、角度控製單元
角度控製單元由42型步進電機、碼盤機構組成；所有控製接線點引出。
4.9、液位控製單元
由有機玻璃水箱、微型水泵、儲水槽、手動閥門組成，外形尺寸≥600（長）*400（寬）*650（高）mm。
水泵由一功率放大電路來驅動，儲水箱中的水從有機玻璃水箱頂部進入，底部用一手動閥門控製出水的流量。用擴散矽壓力變送器來檢測液位，輸出0～10V標準信號，通過PLC可編程控製器可實現液位的開關和閉環控製；所有接線點通過麵板插座引出。
4.10、視覺傳感器控製單元
由工業視覺相機、光源、相機支架、不同顏色和形狀的物料塊等組成。配套視覺分析軟件可以實現物件的形狀、顏色、麵積、物件缺陷的識別；所有接線點通過麵板插座引出。
4.11、傳感器模塊
由各種工業傳感器組成，傳感器配套有快速安裝底座可以方便、快速的卡在型材麵板上。所有接線點通過麵板插座引出。
配套傳感器清單：

序號	名稱	規格型號	單位	數量
1	對射光電開關	E3T-FT11-TB	套	1
2	對射光電開關	E3Z-T61 2M	套	1
3	回歸反射型光電開關	E3Z-B61 2M	套	1
4	距離設定型光電開關	E3Z-LS61 2M	套	1
5	接近開關	E2E-X2E1	個	1
6	接近開關	E2E-X2F1	個	1
7	接近開關	E2E-X8MD1	個	1
8	電容式接近開關	TB-P3420-10N-DR NPN	個	1
9	接近開關	E2B-M12KS02-M1-C1	個	1
10	接近開關	E2B-M30LN30-M1-C1	個	1
11	接近開關連接線	（配套E2B-M12KS02-M1-C1 E2B-M30LN30-M1-C1） XS2F-M12PVC4S2M直型	條	2
12	光纖放大器	E3X-NA11	個	5
13	光纖頭	M4漫反射 2米	條	2
14	光纖頭	M6漫反射 2米	條	2
15	光纖頭	M6對射 2米	條	1
16	顏色光纖放大器	BV-501S+BUF37-I M3加長10mm針管光纖	套	1
17	電子尺	KTF-250	隻	1
18	平頭刻度千分尺	0-25mm平頭帶螺母	隻	1
19	旋轉編碼器	增量型DC24V，E6B2-CWZ6C,360P/R	個	1
20	熱電偶	K型 M6 2米	條	1
21	投入式液位傳感器	1米量程 0-10V輸出	隻	1
22	超聲波測距傳感器	UB500-18GM75-U-V15	隻	1
23	物聯網套件		套	1
24	視覺係統支架	TG600基礎款	套	1
25	光源	TG-L70174 白光	隻	2
26	工業相機	MV-GE630C-T1-C相機加鏡頭	套	1
27	步進電機驅動器	TB6600	套	1

五、設備配置清單

序號	名稱	規格型號	單位	數量
1.	實訓屏		台	1
2.	實訓桌		張	1
3.	儲物櫃		張	1
4.	學生凳		張	2
5.	電腦支架		個	1
6.	交流電源模塊		套	1
7.	直流電源、儀表模塊		套	1
8.	PLC可編程控製器模塊		套	1
9.	單片機接口、溫控器模塊		套	1
10.	按鈕、繼電器模塊		套	1
11.	光電開關實訓模塊	含傳感器	套	1
12.	接近開關實訓模塊	含傳感器	套	1
13.	光纖傳感器實訓模塊	含傳感器	套	1
14.	位移傳感器實訓模塊	含傳感器	套	1
15.	顏色傳感器模塊組件	含傳感器	套	1
16.	溫度傳感器模塊組件	含傳感器	套	1
17.	液位控製模塊組件	含傳感器	套	1
18.	物聯網實訓模塊組件		套	1
19.	視覺傳感器實訓模塊組件	相機、光源、支架	套	1
20.	無線路由器	5口	套	1
21.	IC卡	電源管理	張	1
22.	網絡條線	3米	條	3
23.	實訓導線	4mm雙圈 1米紅	條	2
24.	實訓導線	4mm雙圈 1米黑	條	2
25.	實訓導線	4mm雙圈 0.2米紅	條	2
26.	實訓導線	4mm雙圈 0.2米黑	條	2
27.	實訓導線	S302 1米黃	條	5
28.	實訓導線	S302 1米綠	條	8
29.	實訓導線	S302 1米紅	條	8
30.	實訓導線	S302 1米黑	條	8
31.	實訓導線	S202 1米紅	條	2
32.	實訓導線	S202 1米黑	條	2
33.	實訓導線	S202 0.5米紅	條	5
34.	實訓導線	S202 0.5米黑	條	5
35.	實訓導線	S202 0.5米黃	條	5
36.	實訓導線	S202 0.5米綠	條	5
37.	視覺分析軟件	帶授權	套	1
38.	PLC編程軟件		套	1
39.	物聯網上位機監控軟件		套	1
40.	單片機采集板上位機軟件		套	1

六、實訓項目
直線位移傳感器接線及信號采集訓練；
電感式傳感器(PNP) 接線及信號采集訓練；
電感式傳感器(NPN) 接線及信號采集訓練；
光電反射（NPN）接線及信號采集訓練；
光電反射（PNP）接線及信號采集訓練；
電容傳感器（PNP）接線及信號采集訓練；
電容傳感器（NPN）接線及信號采集訓練；
光電對射傳感器接線及信號采集訓練；
色標式傳感器接線及信號采集訓練；
光纖傳感器接線及信號采集訓練；
超聲波傳感器（模擬型）接線及信號采集訓練；
增量編碼器接線及信號采集訓練；
熱電阻傳感器接線及信號采集訓練；
熱電偶傳感器接線及信號采集訓練；
投入式液位傳感器接線及信號采集訓練。
溫濕度傳感器接線及信號采集訓練。
火焰傳感器接線及信號采集訓練。
二氧化碳傳感器接線及信號采集訓練。
PM2.5及空氣質量傳感器接線及信號采集訓練。
工業視覺相機的接線及應用。
傳感器調試控製技術：信號放大與變送、信號采集、工程量值計算、應用與控製；
傳感器配線技術：傳感器接線圖識圖與施工；兩線製、三線製、NPN、PNP；
傳感器信號采集技術：開關量、模擬量、脈衝信號；
控製技術：物聯網控製、儀表控製、調試、排故；儀表維修和保養技術實訓；
配套電路技術：指示燈、供電電源等安裝調試與應用；

其他產品鏈接：
傳感器檢測技術實訓台
傳感器檢測技術實訓裝置
傳感器與檢測技術實訓設備
傳感器應用技術實訓考核裝置
工業傳感器檢測及控製實訓台
傳感器檢測與轉換技術實訓裝置（36種傳感器）
傳感器與檢測技術實驗台
傳感器與檢測技術實訓台
傳感器實訓室設備（17種傳感器）
傳感器技術實訓台
傳感器技術實驗台
傳感器係統實驗平台
傳感器係統實驗儀
傳感器檢測技術實驗裝置
傳感器係統實驗儀
傳感器技術實訓裝置
傳感器實驗台
傳感器與檢測技術實驗室設備(27種傳感器
傳感器技術實驗裝置
傳感器實訓台
傳感器與檢測技術實驗箱
傳感器與檢測技術實驗箱
傳感器與檢測技術實驗箱
傳感器實驗箱
傳感器技術實驗箱
傳感器與檢測技術實驗裝置
傳感器與檢測技術實驗設備
傳感器與測控技術實驗裝置
溫度測控實驗裝置
激光多功能光電測量綜合實驗儀
液位檢測與控製實驗裝置
現代光電特性綜合實驗台
生物醫學傳感器實驗台
檢測與轉換（傳感器）技術實驗裝置
傳感器實訓裝置
檢測與轉換（傳感器）技術實驗台（箱）

友情提示：
1、設備驗收：各采購單位收貨時請檢查智能工業傳感器檢測及控製實訓台的貨品外觀，核實智能工業傳感器檢測及控製實訓台的數量及配件，拒收處於受損狀態的設備；

2、設備質保：红桃视频app將為各采購單位提供智能工業傳感器檢測及控製實訓台使用說明書和質保期，在質保範圍內提供對智能工業傳感器檢測及控製實訓台的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方麵原因導致的智能工業傳感器檢測及控製實訓台選型錯誤或購買數量錯誤，造成設備的退換貨要求，將不被接受；

4、設備貨期：智能工業傳感器檢測及控製實訓台的發貨期為參考值，如您需要了解智能工業傳感器檢測及控製實訓台的精確貨期，請與上海红桃视频app公司的銷售人員聯係；

5、谘詢電話：如各采購單位對智能工業傳感器檢測及控製實訓台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關智能工業傳感器檢測及控製實訓台的技術谘詢；
