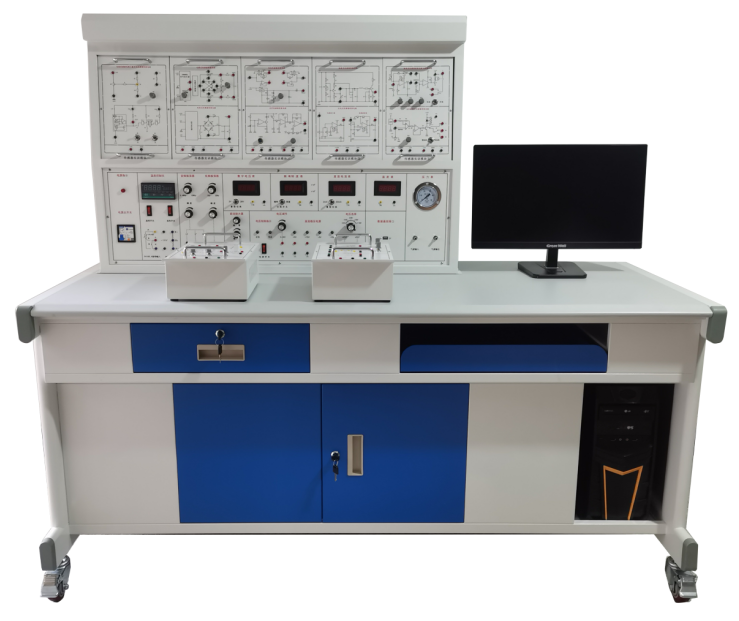

MYCGQ-01A傳感器檢測技術實訓台

一、概述:
傳感器檢測技術實訓台（掛箱式22種傳感器）是適應不同類別、不同層次的專業教學實驗設備。可完成傳感器原理與應用、自動檢測技術、工業自動化儀表與控製、非電量電測技術、傳感器與測控技術等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。

二、技術參數：
1、輸入電源：AC220V±5%  50±1Hz
2、額定電流：≤5A
3、相對溫度：-5℃～40℃
4、相對濕度：＜85%（25℃）
5、實訓裝置外形尺寸：1700×700×1500mm（參考）
三、裝置功能配置：
1、實訓裝置主要由實訓桌、實訓台、實訓掛箱、、溫度源、轉動源、數據采集通信等部分組成。實訓台上配有電壓表、電流表、頻率/轉速表、機械式壓力表、手動氣壓源、PID智能調節儀及常用的穩壓電源、信號源等。
2、實訓桌：鐵質雙層亞光密紋噴塑結構或全鋼框架結構，實訓桌下方配有抽屜與元器件儲存櫃，用於存放元器件，右邊預留放電腦位置。
3、實訓台：鐵質雙層亞光密紋噴塑結構或全鋼框架結構，實訓台上方掛有各種傳感器模塊掛箱，下方配有各種電源、儀器儀表及信號源。
4、實訓台提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
5、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
6、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓範圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）。
7、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
8、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
9、數字式頻率/轉速表：由四隻數碼管，2隻發光管組成，輸入阻抗100KΩ，精度1%。頻率測量範圍1-9999 Hz，轉速測量範圍1-9999r/min。
10、數字式直流電流表：三位半顯示，量程2mA、20mA，輸入阻抗100KΩ，精度1%。
11、溫度表：0-150℃度，精度1%。
12、高精度溫度控製PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
13、機械式壓力表：0-50Kpa，精度2%。
14、手動氣壓源：0-50Kpa。
15、加熱源：16V交流電源加熱，溫度控製範圍0~150℃。
16、轉動源：0-12V直流電源驅動，轉速可調範圍0~2400轉/分。
17、振動源：振動頻率1-30Hz（可調），共振頻率15Hz左右。
四、數據采集卡及處理軟件：
數據采集工作12位AD轉換、RS232、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界麵，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
五、傳感器種類掛箱及技術指標：（參考值）

序號	實訓掛箱模塊	傳感器名稱	量 程	精 度
1	電阻/霍爾式/電容式傳感器掛箱模塊	電阻式傳感器	± 2mm	± 1.5%
2		霍爾式傳感器	≥ 2mm	0.1%
3		電容式傳感器	± 5mm	± 1.3%
4	光電式/電感式傳感器掛箱模塊	電感式傳感器	± 5mm	± 3%
5		光電式傳感器	0-2400轉/分	≤ 1.5%
6	溫度式/渦流式傳感器掛箱模塊	渦流式傳感器	≥ 1mm	± 3%
7		溫度式傳感器	0-100℃	± 2%
8	熱電偶、熱電阻/壓電式加速度傳感 器掛箱模塊	壓電式加速度傳器	1-30Hz	± 2%/s
9		磁電式傳感器		0 .5V/m
10		K 型熱電偶傳感器	0-100℃	± 3%
11		E型熱電偶傳感器	0-100℃	± 3%
12		Pt100鉑電阻傳感器	0-100℃	± 3%
13		Cu50銅電阻傳感器	0-100℃	± 3%
14	光纖式/壓力傳感器掛箱模塊	光纖式傳感器	≥1.5mm	± 1.5%
15		壓力傳感器	0-10kpa	± 2%
16	超聲波/濕敏傳感器掛箱模塊	超聲波傳感器	20-60cm	1cm
17		濕敏傳感器	100-95%RH	± 5%
18	移相器、相敏檢波器/熱釋電紅外傳 感器掛箱模塊	熱釋電紅外傳感器		3200V/W
19		MQ3氣敏傳感器	50-200ppm
20		霍爾式測速傳感器	0-2400轉/分	± 1.5%
21		渦流測速傳感器	0-2400轉/分	≤ 1.5%
22		磁電測轉速傳感器	0-2400轉/分	≤ 1.5%
23		轉速傳感器	0-2400轉/分	≤ 1.5%

六、傳感器特點：
1、傳感器外殼采用進口透明有機玻璃與硬聚氯製做，內部裝置各種精密傳感器。
2每種傳感器每個獨立，傳感器上印有原理圖與接線口，學生做實訓時快捷方便，而且老
師可以帶到課堂上講課用。
3傳感器轉換電路板模塊采用掛箱式結構，模塊上印有轉換原理圖與接線口。
4、學校選購可根據要求增減實訓項目，實訓項目還可以根據新產品的開發不斷拓展。
七傳感器實訓內容如下：                     帶*實驗為思考實驗

實驗一	電阻式傳感器的單臂電橋性能實驗
實驗二	電阻式傳感器的半橋性能實驗
實驗三	電阻式傳感器的全橋性能實驗
實驗四	電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五	電阻式傳感器的振動實驗*
實驗六	電阻式傳感器的電子秤實驗*
實驗七	變麵積式電容傳感器特性實驗
實驗八	差動式電容傳感器特性實驗
實驗九	電容傳感器的振動實驗*
實驗十	電容傳感器的電子秤實驗*
實驗十一	差動變壓器的特性實驗
實驗十二	自感式差動變壓器的特性實驗
實驗十三	差動變壓器的性能實驗
實驗十四	激勵頻率對差動變壓器特性的影響
實驗十五	差動變壓器的振動實驗*
實驗十六	差動變壓器的電子秤實驗*
實驗十七	光電式傳感器的轉速測量實驗
實驗十八	光電式傳感器的旋轉方向測量實驗
實驗十九	接近式霍爾傳感器實驗
實驗二十	霍爾傳感器的轉速測量實驗
實驗二十一	霍爾傳感器的振動測量實驗
實驗二十二	渦流傳感器的位移特性實驗
實驗二十三	被測體材質對渦流傳感器特性的影響實驗
實驗二十四	渦流式傳感器的振動實驗
實驗二十五	渦流式傳感器的轉速測量實驗
實驗二十六	溫度傳感器及溫度控製實驗（AD590）
實驗二十七	K型熱電偶的溫度控製實驗
實驗二十八	熱電偶冷端溫度補償實驗*
實驗二十九	E型熱電偶的溫度控製實驗
實驗三十	Pt100鉑電阻的溫度控製實驗
實驗三十一	Cu50銅電阻的溫度控製實驗
實驗三十二	磁電式傳感器的特性實驗
實驗三十三	磁電式傳感器的轉速測量實驗
實驗三十四	磁電式傳感器的應用實驗*
實驗三十五	壓電加速度式傳感器的特性實驗
實驗三十六	光纖傳感器的位移特性實驗
實驗三十七	光纖傳感器的振動實驗
實驗三十八	光纖傳感器的轉速測量實驗
實驗三十九	壓阻式壓力傳感器的特性實驗
實驗四十	壓阻式壓力傳感器的差壓測量實驗*
實驗四十一	超聲波傳感器的位移特性實驗
實驗四十二	超聲波傳感器的應用實驗
實驗四十三	氣敏傳感器的原理實驗
實驗四十四	濕度式傳感器原理實驗
實驗四十五	氣體流量的測定*
實驗四十六	移相器實驗
實驗四十七	相敏檢波器實驗
實驗四十八	低通濾波器實驗
實驗四十九	熱釋電紅外傳感器實驗

---
