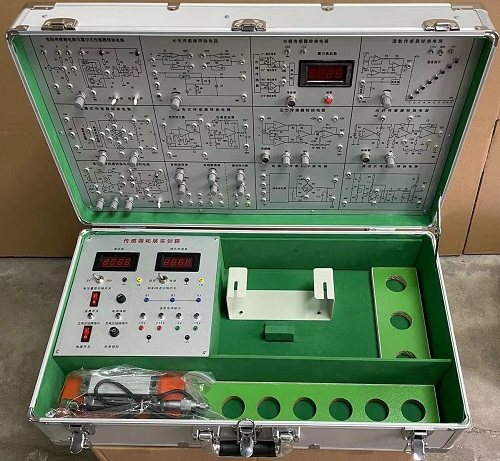

MY-318E傳感器與檢測技術實驗箱

傳感器與檢測技術實驗箱（14種傳感器）是為傳感器及教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備。可完成傳感器原理與應用、自動檢測技術、工業自動化儀表與控製、非電量電測技術、傳感器與測控技術等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。
二、技術規範及要求：

1、輸入電源：AC220V±5%  50±1Hz
2、額定電流：≤5A
3、直流電源：±5V   ±15V
4、穩壓係數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功   耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗箱外形尺寸：650×400×230mm
三、技術要求：
1、實驗箱提供四組直流穩壓電源：±5V、±15V，具有短路保護功能，一組加熱源。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓範圍：0VP~10VP連續可
調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直
流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四隻數碼管，2隻發光管組成，輸入阻抗100KΩ，精度1%。頻率測量範圍1-9999 Hz，轉速測量範圍1-9999r/min。
7、機械式壓力表：0-40Kpa，精度2%。
8、手動氣壓源：0-40Kpa。
振蕩器要求：
1、低頻振蕩器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
2、振動源：振動頻率1Hz-30Hz，共振頻率12Hz左右。
3、轉動源：0-12V直流電源驅動，轉速可調範圍0~2400轉/分。
數據采集卡及處理軟件
數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。標準RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界麵，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
四、傳感器種類及技術指標：

序號	實 驗 模 塊	傳 感 器 名 稱	量 程	精 度
1	電阻霍爾式傳感器模塊	電阻式傳感器	±2mm	±1.5%
2		霍爾式傳感器	≥2mm	0.1%
3	電容式傳感器模塊	電容式傳感器	±5mm	±2%
4	電感式傳感器模塊	電感式傳感器	±5mm	±2%
5	光電式傳感器模塊	光電式傳感器	0-2400轉/分	≤1.5%
6	渦流式傳感器模塊	渦流式傳感器	≥2mm	±3%
7	溫度式傳感器模塊	溫度式傳感器	0-80℃	±2%
8	壓電式加速度傳感器模塊	磁電式傳感器		0.5V/m
9	低頻振蕩器模塊	壓電式加速度傳器	1-30Hz	±2%/s
10	差動放大器模塊	渦流式測速傳感器	0-2400轉/分	≤1.5%
11		霍爾式傳感器	0-2400轉/分	≤1.5%
12		磁電式測速傳感器	0-2400轉/分	≤1.5%

五、實驗箱特點：
1、傳感器外殼采用進口透明有機玻璃與硬聚氯製做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
六、傳感器實驗內容如下：                    帶*為思考實驗

實驗一	電阻式傳感器的單臂電橋性能實驗
實驗二	電阻式傳感器的半橋性能實驗
實驗三	電阻式傳感器的全橋性能實驗
實驗四	電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五	電阻式傳感器的振動實驗*
實驗六	電阻式傳感器的電子秤實驗*
實驗七	變麵積式電容傳感器特性實驗
實驗八	差動式電容傳感器特性實驗
實驗九	電容傳感器的振動實驗*
實驗十	電容傳感器的電子秤實驗*
實驗十一	差動變壓器的特性實驗
實驗十二	自感式差動變壓器的特性實驗
實驗十三	差動變壓器的性能實驗
實驗十四	激勵頻率對差動變壓器特性的影響*
實驗十五	差動變壓器的振動實驗*
實驗十六	差動變壓器的電子秤實驗*
實驗十七	光電式傳感器的轉速測量實驗
實驗十八	光電式傳感器的旋轉方向測量實驗
實驗十九	接近式霍爾傳感器實驗
實驗二十	霍爾傳感器的轉速測量實驗*
實驗二十一	霍爾傳感器的振動測量實驗*
實驗二十二	渦流傳感器的位移特性實驗
實驗二十三	被測體材質對渦流傳感器特性的影響實驗
實驗二十四	渦流式傳感器的振動實驗
實驗二十五	渦流式傳感器的轉速測量實驗
實驗二十六	溫度傳感器及溫度控製實驗（AD590）
實驗二十七	磁電式傳感器的特性實驗
實驗二十八	磁電式傳感器的轉速測量實驗
實驗二十九	磁電式傳感器的應用實驗*
實驗三十	壓電加速度式傳感器的特性實驗
實驗三十一	光纖傳感器的位移特性實驗
實驗三十二	光纖傳感器的振動實驗
實驗三十三	光纖傳感器的轉速測量實驗
實驗三十四	壓阻式壓力傳感器的特性實驗
實驗三十五	壓阻式壓力傳感器的差壓測量實驗*
實驗三十六	超聲波傳感器的位移特性實驗
實驗三十七	超聲波傳感器的應用實驗*

八、傳感器配置清單：

序號	器  件  名  稱	單位	數量
1	實驗箱	箱	1
2	電阻式霍爾式傳感器轉換電路	塊	1
3	電容式傳感器轉換電路	塊	1
4	電感式傳感器轉換電路	塊	1
5	光電式傳感器轉換電路	塊	1
6	渦流式傳感器轉換電路	塊	1
7	溫度式傳感器轉換電路	塊	1
8	壓電加速度式傳感器轉換電路	塊	1
9	光纖式傳感器轉換電路	塊	1
10	壓力傳感器轉換電路	塊	1
11	超聲波傳感器轉換電路	塊	1
12	音頻、低頻振蕩器電路	塊	1
13	差動放大器電路	塊	1
14	電阻式傳感器	個	1
15	電容式傳感器	個	1
16	霍爾式傳感器	個	1
17	電感式傳感器	個	1
18	光電式傳感器	個	1
19	渦流式傳感器	個	1
20	渦流測速傳感器	個	1
21	溫度式傳感器	個	1
22	磁電式傳感器	個	1
23	磁電測速傳感器	個	1
24	壓電加速度式傳感器	個	1
25	光纖式傳感器	個	1
26	壓力傳感器	個	1
27	超聲波傳感器	對	2
28	霍爾式轉速傳感器	個	1
29	位移台架	套	1
30	光纖位移台架	個	1
31	測微器	把	1
32	壓力表	隻	1
33	橡皮氣囊	個	1
34	三通管	條	1
35	鐵片、銅片、鋁片各一片	片	3
36	溫度計0-100℃	條	1
37	Φ8×4磁鋼	粒	1
38	超聲波反射擋板	塊	1
39	傳感器實驗指導書	冊	1
40	實驗連接導線	條	25
41	數據采集連接線	條	1
42	數據采集處理軟件	盤	1

---
