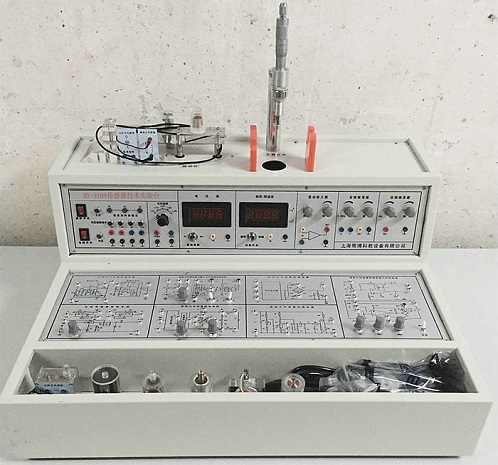

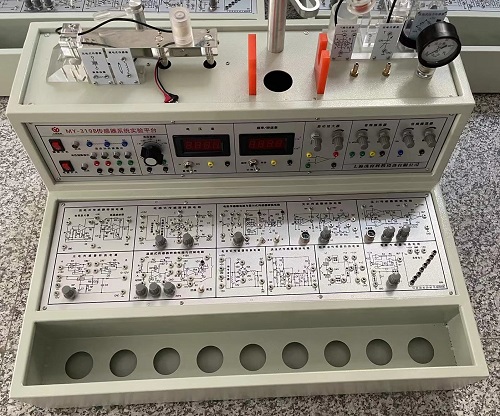

MY-319A傳感器技術實驗台

傳感器技術實驗台（12種傳感器）是適應不同類別、不同層次的專業教學實驗平台。可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控製”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。
二、技術規範及要求：
1、輸入電源：AC220V±5%  50±1Hz
2、額定電流：≤5A
3、直流電源：±5V   ±15V
4、穩壓係數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功  耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗台外形尺寸：610×500×400mm
三、技術要求：
1、實驗台提供四組直流穩壓電源：±5V、±15V，具有短路保護功能，一組加熱源。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓範圍：0VP~10VP連續可
調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直
流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四隻數碼管，2隻發光管組成，輸入阻抗100KΩ，精度1%。頻率測量範圍1-9999 Hz，轉速測量範圍1-9999r/min。
7、機械式壓力表：0-40Kpa，精度2%。
8、手動氣壓源：0-40Kpa。
四、振蕩器要求：
1、加熱源：12V交流電源加熱，溫度控製範圍0~150℃。
2、振動源：振動頻率1Hz-30Hz，共振頻率12Hz左右。
3、轉動源：0-12V直流電源驅動，轉速可調範圍0~2400轉/分。
數據采集卡及處理軟件
數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。標準RS-232、USB接口，與計算機串行工作。提供的處理軟件有良好的計算機界麵，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。

序號	實 驗 模 塊	傳 感 器 名 稱	量 程	精 度
1	電阻霍爾式傳感器模塊	電阻式傳感器	± 2mm	±   1.5%
2		霍爾式傳感器	≥   2mm	0.1%
3	電容式傳感器模塊	電容式傳感器	±   5mm	± 2%
4	電感式傳感器模塊	電感式傳感器	±   5mm	± 2%
5	光電式傳感器模塊	光電式傳感器	0-2400轉/分	≤   1.5%
6	渦流式傳感器模塊	渦流式傳感器	≥ 2mm	± 3%
7	溫度式傳感器模塊	溫度式傳感器	0-80℃	±   2%
8	壓電式加速度傳感器模塊	磁電式傳感器		0   .5V/m
9	光纖式傳感器模塊	壓電式加速度傳器	1-30Hz	±   2%/s
10	壓力傳感器模塊	光纖式傳感器	≥1.5mm	±   1.5%
11	低頻振蕩器模塊	壓力傳感器	0-50kpa	±   2%
12	差動放大器模塊	渦流測速傳感器	0-2400轉/分	≤   1.5%
13		磁電測轉速傳感器	0-2400轉/分	≤   1.5%
14		轉速傳感器	0-2400轉/分	≤   1.5%

六、實驗台特點：
1、傳感器外殼采用透明有機玻璃與硬聚氯製做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
七、傳感器配備清單

序號	器件名稱	單位	數量	序號	器件名稱	單位	數量
1	電阻式霍爾式傳感器轉換電路	塊	1	21	壓電加速度式傳感器	個	1
2	電容式傳感器轉換電路	塊	1	22	光纖式傳感器	個	1
3	電感式傳感器轉換電路	塊	1	23	壓力傳感器	個	1
4	光電式傳感器轉換電路	塊	1	24	超聲波傳感器	個
5	渦流式傳感器轉換電路	塊	1	25	轉速傳感器	個	1
6	溫度式傳感器轉換電路	塊	1	26	霍爾測速傳感器	個	1
7	壓電加速度式傳感器轉換電路	塊	1	27	實驗台	個	1
8	光纖式傳感器轉換電路	塊	1	28	測微器	個	1
9	壓力傳感器轉換電路	塊	1	29	壓力表	台	1
10	超聲波傳感器轉換電路	塊	1	30	橡皮氣囊	把	1
11	電阻式傳感器	個	1	31	三通管	隻	1
12	電容式傳感器	個	1	32	鐵片、銅片、鋁片各一	個	1
13	霍爾式傳感器	個	1	33	溫度計0-100℃	條	1
14	電感式傳感器	個		34	Φ8×4磁鋼	個	3
15	光電式傳感器	個	1	35	超聲波反射擋板	條	1
16	渦流式傳感器	個	1	36	說明書實驗指導書	粒	1
17	渦流測速傳感器	個	1	37	連接導線	粒	1
18	溫度式傳感器	個	1	38	微機連接線	本	1
19	磁電傳感器	個	1	39	數據采集處理軟件	條	24
20	磁電測速傳感器	個	1	40	電原線	條	1

八、實驗項目如下：   帶*為實驗為思考實驗

實驗一	電阻式傳感器的單臂電橋性能實驗
實驗二	電阻式傳感器的半橋性能實驗
實驗三	電阻式傳感器的全橋性能實驗
實驗四	電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五	電阻式傳感器的振動實驗*
實驗六	電阻式傳感器的電子秤實驗*
實驗七	變麵積式電容傳感器特性實驗
實驗八	差動式電容傳感器特性實驗
實驗九	電容傳感器的振動實驗*
實驗十	電容傳感器的電子秤實驗*
實驗十一	差動變壓器的特性實驗
實驗十二	自感式差動變壓器的特性實驗
實驗十三	差動變壓器的振動實驗*
實驗十四	差動變壓器的電子秤實驗*
實驗十五	激勵頻率對差動變壓器特性的影響*
實驗十六	光電式傳感器的轉速測量實驗
實驗十七	光電式傳感器的旋轉方向測量實驗
實驗十八	接近式霍爾傳感器實驗
實驗十九	霍爾傳感器的轉速測量實驗
實驗二十	渦流傳感器的位移特性實驗
實驗二十一	被測體材質對渦流傳感器特性的影響實驗
實驗二十二	渦流式傳感器的振動實驗*
實驗二十三	渦流式傳感器的轉速測量實驗
實驗二十四	溫度傳感器及溫度控製實驗（AD590）
實驗二十五	磁電式傳感器的特性實驗
實驗二十六	磁電式傳感器的轉速測量實驗
實驗二十七	磁電式傳感器的應用實驗*
實驗二十八	壓電加速度式傳感器的特性實驗
實驗二十九	光纖傳感器的位移特性實驗
實驗三十	光纖傳感器的振動實驗
實驗三十一	光纖傳感器的轉速測量實驗
實驗三十二	壓阻式壓力傳感器的特性實驗
實驗三十三	壓阻式壓力傳感器的差壓測量實驗*
實驗三十四	超聲波傳感器的位移特性實驗
實驗三十五	超聲波傳感器的應用實驗*

---
