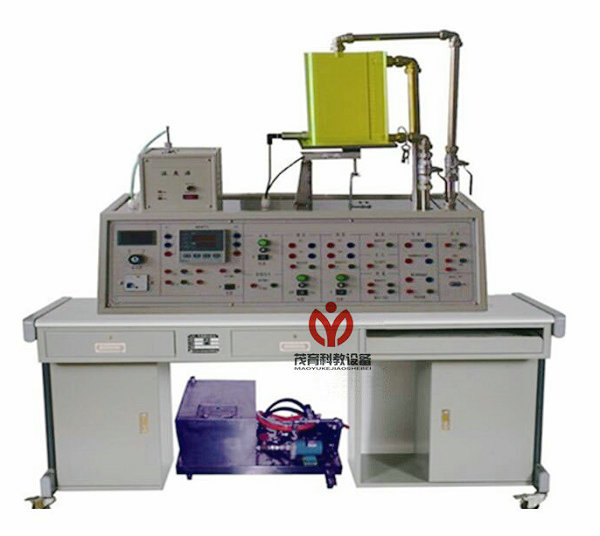

MY-322液位檢測與控製實驗裝置
液位檢測與控製實驗裝置-可提供溫度、壓力、液位、轉速、稱重共5種傳感、變送器與檢測裝置，可進行多種參數的檢測與控製實驗，可組成閉環控製實驗。通過智能調節儀的通訊口與上位機通訊。控製參數可以在智能控製儀表中以及上位機中設置。上位軟件采用MCGS全中文工控組態軟件進行，實現的在線檢測、控製、參數修改、數據的存儲分析、實時曲線和曆史曲線顯示和打印。本裝置具有多重安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。
本裝置列舉了多種傳感器在工業測量與控製中的應用，采用工業傳感器，標準的信號輸出。適用於測控、自動化、計算機、機電控製、信息工程、機電一體化、光電子等專業。
二、基本配置：
1、實驗溫度源 溫度範圍0～200℃ 一隻
2、PT100溫度傳感器 A級 一套
3、可控矽調壓模塊 一隻
4、壓力變送器 一隻
5、液位變送器 一隻
6、電磁閥 三隻
7、有機玻璃實驗水箱 一隻
8、儲水箱 一隻
9、手動閥 四隻
10、轉速控製板 一塊
11、稱重傳感變送器 一套
12、智能工業調節儀 一隻
13、交流數字電壓表 一隻
14、直流電源 一套
15、漏電保護器 一隻
16、RS485/232轉換器 一隻
17、實驗軟件 一套
18、P4電腦＋17’顯示器 （自備）
19、實驗台 （選配）
20、MCGS軟件狗 （選配件） 一隻
21、砝碼 一套
三、實驗裝置介紹：
本裝置采用模塊化設計，用戶可以根據實驗需要，選擇不同的對象源和智能調節/電源部分搭建實驗。
3.1、智能調節/電源部分
由智能工業調節儀、電源組成。對實驗進行信號的采集和控製，並給對象源提供電源。儀表帶RS485串口已轉換成RS232串口，可與上位軟件構成計算機控製係統。
3.2、溫度控製源
由實驗溫度箱、加熱器、可控矽調壓模塊、風扇、溫度傳感器等組成。可以和智能調節/電源部分組成溫度檢測和閉環控製係統。
提供溫度檢測：PT100
控製信號：4～20mA直流信號
3.3、轉速控製源
由無刷直流電機、光電轉速傳感器、轉速盤、轉速控製板等組成。可以和智能調節/電源部分組成轉速檢測和閉環控製實驗係統。轉速控製源為獨立的模塊，通過航空插座與控製麵板相連。
提供轉速輸出信號：1～5V直流信號
控製信號：0～10mA直流信號
3.4、液位/稱重控製源
由增壓泵、實驗水箱、電磁閥、液位變送器、稱重變送器、轉子流量計等組成。可以對實驗水箱的液位進行檢測和控製，也可以對實驗水箱內儲水的重量進行稱重和控製。
提供液位輸出信號：4～20mA直流信號
稱重輸出信號：4～20mA直流信號
四、技術指標
1）、供電電源：AC220V±10% 50HZ±5% 10A 有良好接地
2）、儀表輸入輸出信號符合IEC標準
3）、溫度傳感器 量程：1－150℃ 溫度傳感：PT100 精度：A級
4）、壓力變送器 量程：0-80KPa 輸出信號：4-20mADC 二線製DC24V 精度0.5級
5）、液位變送器 量程：0-50cm 輸出信號：4-20mADC 二線製DC24V 精度0.5級
6）、稱重變送器 量程：0-20kg 輸出信號：4-20 mADC 電源AC220V精度0.5級
7）、轉速輸出 量程：0-2800r/min 輸出信號1-5V
8）、分體結構：
實驗控製箱尺寸：800mm（長）×360mm（寬）×800mm（高）
重量：約50kg
水氣源小車尺寸：650mm（長）×250mm（寬）×600mm（高）
重量：約40kg
五、實驗內容
1、檢測實驗：
2、溫度檢測實驗
3、實驗水箱液位檢測實驗
4、實驗水箱儲水重量檢測實驗
5、壓力檢測試驗
6、電機轉速特性實驗
7、位控製實驗
8、液位位控實驗
9、稱重位控實驗
10、控製實驗
11、液位PID控製實驗
12、稱重PID控製實驗
13、壓力PID控製實驗
14、溫度PID控製實驗
