MY-512 中央空调实训考核台（网络型）

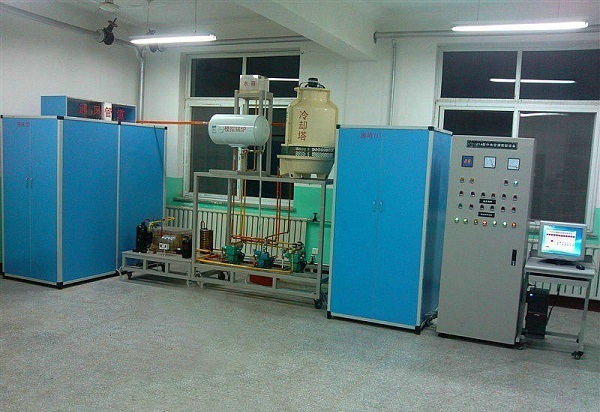

中央空调实训考核台采用6匹水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，采用分水器和集水器对冷量或热量进行分配调节，整个中央空调采用三菱FX2n-48MR PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。

二、系统组成：

1、制冷机组
2、冷却系统
3、冷冻系统
4、制热系统
5、模拟客房
6、模拟大厅
7、电控柜
8、可编程控制器
9、压力采集模块
10、温度采集模块
11、数据采集点
12、PLC编程软件
13、中央空调组态监控软件
14、电脑小推车
15、电脑自配
三、网络监控及智能考核：
教师台和学生台电脑（1～32台）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。

教师机设置故障，学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据，生成成绩单，具有打印功能。
四、实训项目：

1、中央空调的结构及设备工作原理的全面深入了解和掌握；
2、中央空调的启动、运行、调试技术的实训及考核；
3、中央空调运行工况、各运行参数检测分析；
4、中央空调控制原理的实训；
5、PLC可编程控制器编程及安装调试的实训；
6、故障判断及设备故障解除实训（故障点16个）；
7、数据采集技术的应用及实训；
8、网络技术的应用及实训（远程控制）。
五、技术参数：

1、工作电源：三相五线制 380VAC 50Hz
2、安装尺寸：长×宽×高=800×240×250cm
3、整机容量≤0.04TYVA
4、外形尺寸：8000mm×3000mm×3500mm（长×宽×高）
5、具备密码开机、定时关机功能，便于实验室管理。
六、配置清单：

编号	名称	单位	数量
1	压缩机（6P）	台	1
2	起动器	只	1
3	模拟锅炉	台	1
4	储液器	个	1
5	水冷机组	套	1
6	手阀	只	2
7	高低压表	只	2
8	膨胀阀	只	1
9	继电器	只	1
10	风机	个	1
11	风管组件	套	1
12	水泵	台	4
13	电磁阀（液）	只	1
14	电磁阀（水）	只	2
15	蒸发器	只	2
16	过滤器	个	1
17	视液镜	个	1
18	温控器	个	2
19	温控器	只	1
20	延时继电器	套	1
21	热电阻	只	8
22	工作原理模拟演示板	块	1
23	温度指示灯板	块	1
24	控制电路板	块	1
25	模拟房间	套	2
26	模拟锅炉	套	1
27	冷却塔	个	1
28	水箱	套	2
29	不锈钢架	套	1
30	控制柜	台	1
31	微机控制接口	副	1
32	微机与实验台通讯连接线	条	1
33	航空连接线	条	1
34	中央空调控制实训软件	套	1
35	实验操作指导书	套	1
35	电脑小推车	张	1
36	PLC（FX2N-48MR）	台	1
37	温度采集模块	块	1
38	压力采集模块	块	1
39	压力传感器	个	2
40	温度传感器	个	12
41	网络服务器	套	1
42	智能答题系统	套	1

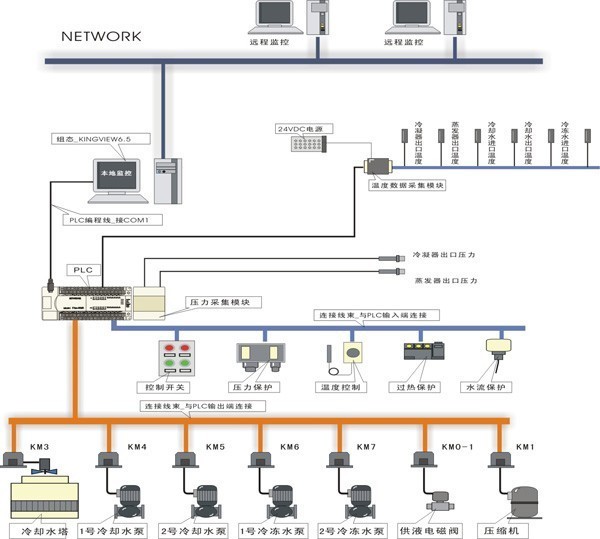

七、系统构成图：
