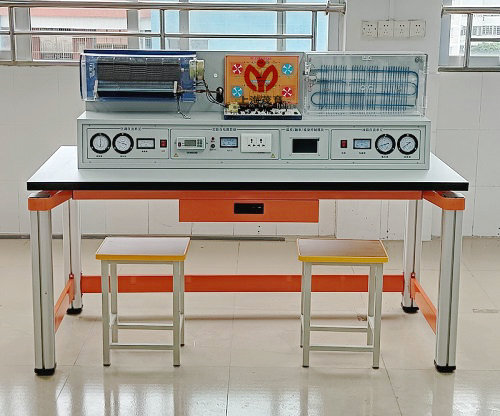

MYKT-7C製冷製熱變頻空調實驗實訓裝置

一、製冷製熱變頻空調實驗實訓裝置，製冷製熱變頻空調實驗台-產品概述
   本裝置是專門為職業院校製冷類相關專業而研製的實訓裝置，根據製冷類行業中空調與冰箱維修技術的特點，針對空調的電氣控製以及製冷係統的安裝與維修進行設計，強化了學生對空調冰箱係統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控製等技術,集製冷空調係統安裝。
   主要實驗對象：主要實驗對象：直流變頻數碼智能控製、變頻調節控製、12路4.3寸觸摸屏溫度測控係統。
二、功能特點
   1、該裝置集製冷空調、冰箱係統安裝、製冷係統電接線、壓力檢漏、抽真空、 充注製冷劑與運行調試於一體。
2、該裝置采用模塊化設計，電氣控製與製冷係統獨立分開，並且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、遠行等操作。
   3、實訓平台直觀展示了空調、冰箱的係統結構、工作原理。可清楚的看到製冷係統結構 及主要部件的實物，係使整個空調係統係統的實時工作狀態一目了然。
 * 4、該裝置是根據分體式空調器、直冷冰箱控製電路、作為實訓考核對象，能 使學生熟練掌握空調器控製電路、基本原理及維修技術
  5、使用該裝置能學到分體式式空調器、。其中空熱泵分體空調部分據有以下製冷模式、製熱模式、除濕模式、送風模式、四種工作模式。
6、冰箱冰箱控製電路為直冷模式控製。
 *7、安全保護：
采用LCD液晶麵板實時監  控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。智能電源管理係統具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，隻能通過清除故障後，才能上電成功
三、技術指標
   1、輸入電源：單相三線   AC220V±10%  50Hz
   2、工作環境 ：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
   3、設備容量 ： ≤1.5KVA
   4、製冷劑： R22、R600a
5、冰箱：85W，
   6、外形尺寸（大約）1600mm×700mm×1150mm
   7、環保等級  材料選用符合國家相關環保標
8、安全保護：采用LCD液晶麵板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。智能電源管理係統具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能
四、空調係統組成
*1、新型實訓平台：
A）桌子采用70*70MM鋁型圓形材形為結構，桌麵支架由鋁材一次性壓鑄成型，連接而成。顏色：桔色。
B）實驗平台為1.5MM板金製作，形狀L形，空調室內機為壁掛式，可以掛在平台上，
整機含空調係統、電冰箱係統、電氣控製係統等組成。
2、空調外機
由製冷壓縮機、外風機、四通閥、空調閥、製冷過濾器、液視鏡、手閥組成
3、製冷製冷係統：
管路1套、製冷係統管路1套壓力表（1.5MPa） 1隻（3.5 MPa）1隻等。
4、電源模塊：
包括漏電短路器，電壓表（0～250V） 1隻，電流表（0～5A）1隻、。
*5、分體空調控製線路模塊:
電腦板電路原理圖清楚明確，元件焊接在對應原理圖位置上，電腦板上設置有10個故障開關，可全方位演示電路故障功能，
6、透明式分體空調室內機（提供樣品）
內機為一體化成型透明有機玻璃外殼，可清晰的看到內機結構，包括風筒、電機、蒸發蒸發器。
1）風機結構模式：五線電機、三速可調
2）送風模式：采用標準的風筒送風模式
五、智能直流變頻控製（三合一主板）
係統包括三個主要係統：1）直流變頻壓縮機變頻係統、2）數碼智能製冷控製係統、3）12路4.3寸溫度測量模塊三套係統相互配合完成製冷壓縮機變頻實驗
1）數碼智能智能製冷壓縮機控製係統
*A），采用數碼智能控製,可直接進入係統調節，通過數碼智能控製可調節壓縮機工作頻率
可以從10-120HZ頻率手動可調，每按一下增加10HZ頻率/減5HZ頻率能滿足學生在10HZ-120HZ情況下壓縮機的製冷數據。很好的學習撐握變頻空調在不同工況的狀態
*B）故障顯示：通過軟件過顯示變頻壓縮機過流、過熱，失步。頻率顯示：觸摸屏上可以實時顯示壓縮機的10-12HZ工作頻率，
2）直流變頻壓縮機變頻係統
A）手動製冷模式下最大輸出電流4.5A、最小頻率10HZ,電大頻率120HZ。係統采用直流變頻控製方式，配套直流4/6極電機4-48脈衝信號設置，可隨溫度變化而自動調整壓縮機輸出頻率輸出電壓30-210V可調，自動製冷模式下，壓縮機頻率隨設定溫度的變化而自動調節壓縮機頻率（10－120HZ
B）故障模式：可在觸摸屏上與變頻板在實驗板上雙向故障代碼顯示，分別顯示：

序號	名稱	代碼
1	壓縮機啟動失敗，係統重新啟動	外機閃1次
2	電壓異常	外機閃3
3	壓縮機堵轉讓	外機閃4
4	模塊溫度過高	外機閃5
5	模塊電流過大	外機閃7
6	模塊驅動故障	外機閃8

3）4.3寸12路溫度測量模塊
溫度模塊，通過標準通信協議與4.3寸觸摸屏顯示屏通信，上可測量12路溫度：壓縮機吸氣溫度、排氣溫度、冷凝器溫度、蒸發器溫度、空調室內溫度、冰箱排氣溫度溫度、冰箱吸氣溫度、冰箱蒸發溫度等。，可通過屏上的對應溫度、濕度變化，製冷係統各參數點的變化，從而判斷故障的對應位置。
六、直冷冰箱係統組成
1、冰箱
由製冷壓縮機、製冷過濾器、液視鏡、手閥組成
2、製冷製冷係統：
管路1套、製冷係統管路1套壓力表（1.5MPa） 1隻（3.5 MPa）1隻等。
3、模擬冰箱
內機為一體化透明有機玻璃，可清晰的看到時內機結構，包括蒸發器、溫控製器、
七、智能電源管理係統：
具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，隻能通過清除故障後，才能上電成功
采用LCD液晶麵板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。
閥值值設備：短路、過流、過壓、欠壓、失壓、功率等閥值設定
短路保護：保護設備電流大到3倍時同，0.3秒內瞬間跳閘
漏電保護：當漏電值到達設定值1％時，係統0.1秒內瞬間斷電。
過載保護：防止設備著火保護，當負載到達設定值5％時，係統0.1秒內瞬間跳閘。
過壓保護：有效防止設備損壞，當電壓達到時270V時，係統0.5秒內瞬間跳閘。
欠壓保護：有效防止設備損壞，當電壓達到時165V時，係統0.5秒內瞬間跳閘。
強製故障鎖定功能：發生故障導致跳閘時，人為無法上電，隻能通過清除故障後，才能上電成功
故障查詢：一鍵故障可查詢曆史故障源
故障測試功能：可在線測試出係統中不安全的用電功能，用一鍵故障可查詢可排除故障源
手自動功能：手動、自動自由切換
八、項目實訓內容
1、製冷工專用工具的使用
2、空調製冷係統的保壓、檢漏與製冷劑加充
4、空調控製電路電氣故障考核、故障分析與故障排除
3、冰箱製冷係統的保壓、檢漏與製冷劑加充
4、冰箱抽真空實訓
5、冰箱控製電路電氣故障考核、故障分析與故障排除
6、 學會使用軟件輔助計算，輕鬆的製冷劑性能的計算（物熱力學與熱物理據運行據數據，製冷劑的比較）、組件計算 、組件效率的計算。
7、 學會使用軟件計算各種製冷循環中，係統中組件參數以及性能係數、質量流率，配管尺寸等參數
九、製冷/空調係統操作軟件：（單機版）
是為學習、實驗、實訓、而設計的製冷教學、管理、應用軟件，軟件支持在線選型，輕鬆的進行各種組件製冷量、特性、製冷劑的計算，還可以詳細的分析計算出各係統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的製冷係實訓應用軟件，軟件可有效計算分析製冷係統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行製冷係統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數並進行計算，還可以繪圖。
主要功能
1）製冷劑性能的數據獲得（物熱力學與熱物理據運行據數時，製冷劑的比較）、組件計算 、組件效率的計算。
2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。
3）周期分析：例如一個和兩個階段的周期比較。
4）係統尺寸：獲得組件的大小與一般的尺寸標準。
5）過冷溫度的設定、過熱度加載選擇計算
6）提供便捷的製冷係統使用方法，支持在PC上模擬製冷的效果，可以製作壓焓圖，可以測試製冷係統是否可以正常運行，非常廣泛應用於高校學習、實訓。
7）軟件把可數據獲得應用製冷管道管徑選型、製冷劑物性組件、計算製冷劑物性、計算製冷劑管道壓降。您就相當於有了個助手和顧問，可以計算所有製冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環製冷模型和計算製冷劑管尺寸的模型。
8）軟件可獲得幾個不同的單步和雙步製冷機械加工模數。第4步中也可計算製冷管子定徑的新模數。可以在項目中了解如何選擇和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲得製冷狀態圖：為所有製冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖
11）8種選擇循環圖標，可以根據自己的參數來設定製冷循環，單級循環和多級循環均可以實現，不僅有各種製冷劑的物性參數表。如進入5號壓縮參數設定界麵，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能係數、質量流率，配管尺寸等參數
12）壓焓圖，PC係統模擬計算運行條件與已知組件的係統評估操作，係統效率和建議，評價降低能耗。

---
