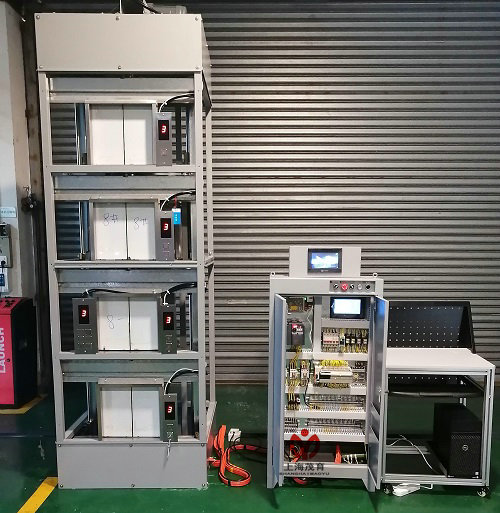

MYS-516B 實物電梯實訓考核設備

四層實物電梯實訓考核設備-是目前在教學設備行業中技術含量較高的教學設備。該設備采用交流變頻調速器與PLC程編的開關量與數字量雙製式控製，並且在電梯上設置了電路、電器、變頻、PLC、機械等常見的40多項故障供學生動手實操。整套設備設計科學合理，透明直觀，是工業自動化控製及樓宇自動化教學設備領域的一大突破性革新。
二、主要參數：
1、輸入電源：AC380V±5%(三相五線) 50Hz額定電流：2.5A
2、環境溫度：-5℃～40℃相對濕度：≤90%(25℃)
3、外形尺寸：980×830×3200m
4、變頻器：FR-A540-0.75KWＰＬＣ：日本三菱FX設備重量：550Kg
三、設備結構：
1、井道櫃架：相當於電梯附著的建築物，為電梯提供支承，固定導軌，是鋼架結構。
2、曳引機：位於櫃架頂部，是電梯的動力裝置。安裝在兩條承重梁上，他主要由以下部分組成：
3、電動機：鼠籠式三相感應電動機，采用就頻變壓(VVVF)驅動方式，電梯起動時，變頻器使定子電流頻率從極低頻率開始，按控製要求上升到額定頻率，減速時，使轉速相應從額定頻率開始平滑地下降到零，實現電梯平層，保證了電梯運行平穩，模擬真實電梯良好的合適感。
5、製動器：隻在電梯通電運轉時間鬆閘，當電梯停止時製動並保持轎廂位置不變，工作電壓DC110V。6、控製器：采用蝸輪杆減速器，具有高密度、高效率、低噪音的特點。
7、曳引輪：繩槽為半圓槽，提供鋼絲繩與繩輪之間的磨擦力。
四、控製屏：
1、變頻器：根據PLC給出的指令，對電機的電源頻率、電壓進行調製，使電機平衡。
2、可編程序控製器(PLC)：控製電梯的運行狀態，根據內選信號，對電梯的位置進行邏輯判斷，然後給出運行指令，使電梯實現應答呼梯信號，順向堆停，反向保留信號，自動關門等功能。
3、安全及門鎖回路：由繼電器回路組成，急停，門鎖開關的通斷決定安全及門鎖回路的正常與否，以使PLC斷送電梯是否處於安全狀態。
4、導軌：分別有轎廂導軌和對重導軌保證轎廂及對重作垂直運動。
5、轎廂：由曳引鋼絲繩懸掛，通過曳引機另一端連接對重，在導軌上運行，轎廂裝備自動化，門上裝有連鎖開關，當門關閉後電梯才能運行，門上還有安全觸板，當關門過程中碰到障礙物時，轎門馬上開啟。
6、對重：與轎廂連接，作用是平衡轎廂的重量。
7、層門：門上有門鎖開關，當層門關閉後，電梯才能啟動。
8、操縱箱：設在櫃架正麵左側，模擬乘客在轎廂內選層的信號輸入設備，包括：
數字顯層器：
1、七段數碼顯示轎廂所在樓層
2、“1”、“2”、“3”、“4”選層按鈕
3、關門銨鈕4)方向指示燈：電梯運行方向指示
4、電源鎖：開關電梯電源，即首層外呼盒
5、減速倍係統：由永磁感應器構成，提供轎廂停層位置信號
6、終端保護開關：感應器提供電梯運行終端信號，電梯超過它時，安全回路及電源被切斷，保證電梯不超出終端。
五、配置清單：

序號	名稱	單位	數量	備注
1	四層四站電梯井道實驗裝置	台	1
2	電梯井道模擬係統	套	1
3	電梯停層減速係統	套	1
4	門機控製係統	套	1
5	曳引機係統	套	1
6	樓層顯示係統	套	1
7	呼梯控製係統	套	1
8	安全回路控製係統	套	1
9	電力拖動控製裝置	張	1
10	配套易損器材	套	1
11	工程材料	套	1
12	配套資料袋	套	1
