MYDT-02現代智能物聯網群控電梯電氣控製實訓考核裝置

一、現代智能物聯網群控電梯電氣控製實訓考核裝置-產品概述
現代智能物聯網群控電梯電氣控製實訓考核裝置融合了智能電氣控製技術、視頻監控對講技術、門禁安防技術、物聯網技術、無線網絡通訊技術、智能傳感器檢測技術，遠程控製技術等多種技術為一體的電梯控製技術實訓智能考核裝備，具有功能豐富、實訓技能點全麵的特點，能有效鍛煉學生的動手能力和上下位機軟硬件通訊調試的能力。
本套現代智能物聯網群控電梯電氣控製實訓考核裝置采用摸塊化設計，係統升級時隻需更換相對的係統櫃即可，係統擴展很方便。（可實現3-8台群控電梯的任意組合），設備現場安裝可采用C字形、7字型或H型罷放安裝，學校可根據場地條件進行合理的排布，到現場完全可以根據現場需要進行合理靈活組合調整，本套群控電梯電氣控製實訓裝置匯聚了現代物聯網群控電梯的全部電氣控製原理，老師可以根據教學需要對學生進行單梯電氣控製實訓考核，雙梯並聯電氣控製實訓考核、也可以多梯群控控製實訓考核，可以對不同層次的學生開設不同的實訓內容或者同一批學生不同時期的課題項目實訓，還可以將其它學科的技術運用到本裝置中進行實訓教學和研究（如：機電一體化技術、物聯網技術、門禁控製技術）。
二、設備結構（特點）

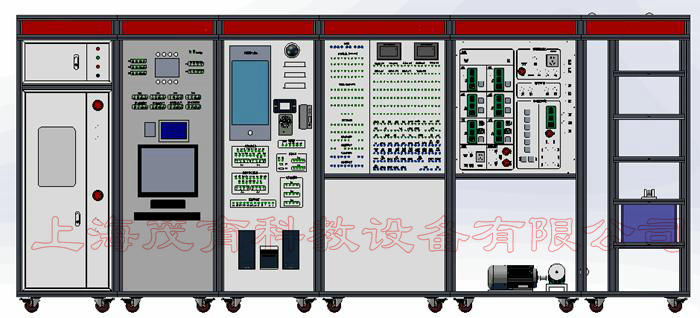

現代智能物聯網群控電梯電氣控製實訓考核裝置由電梯供電控製係統櫃、群控操作實訓係統櫃、電梯物聯傳媒實訓係統櫃、電梯實訓考核單元係統櫃、電梯控製操作係統櫃、電梯摸擬升降係統櫃等六大功能係統櫃組成（用戶可以根據實訓的需要自由組合係統櫃）。
1、電梯供電控製係統櫃：
由電梯群控專用一體化控製主機（NICE3000型）、漏電保護開關、斷錯相保護繼電器、斷路器、交流接觸器、計數器、開關電源、變壓器和各種接線端子排等部件組成，為群控電梯提供動力電源和係統控製的作用。
2、群控操作實訓係統櫃：
由群控板、操作器、觸摸屏、工控機、顯示器等部件組成，是多梯係統連絡通訊、係統調試、係統參數修改、上位機控製、軟件設計和修改的群控功能訓練櫃，可對學生進行群控係統的參數設置和聯機調試。同時還可對學生進行係統密碼保護功能設置訓練、群控分組功能設置訓練、群控基站功能設置訓練、分散待梯功能設置訓練、高峰服務功能設置訓練、強行單梯運行功能設置訓練、服務層設定功能設置訓練等。
3、電梯物聯傳媒實訓係統櫃：
由高清主機、高清大屏、外置攝像、WIFI定向天線、直流後備電源、五方對講接口模塊、通訊采集器、GPRS無線中繼模塊、IC卡加密鎖、外召控製器、外置音箱等部件組成，在本裝置中起物聯網安全監控管理、IC卡受權鎖梯控製和傳媒通訊的作用。具有以下功能特點：
   可提供無線報警功能，係統可自動把故障信息發到指定人員的手機上、可對電梯狀態遠程監控、遠程協助調試和故障排除。能對電梯的各種故障信息進行智能采集、分析、報警、存儲並與電梯控製係統連接，可以對電梯故障和故障率做實時統計。可設置授權IC卡呼梯、密碼輸入呼梯等功能。可對學生進行電梯物聯網安全監控係統線路連接實訓和相關功能的設置和功能參數調整訓練。
4、電梯實訓考核單元係統櫃：
由故障電路板、無線智能答題組件、各係統部件安全接口接線柱等部件組成，用於對學生進行電梯係統接線實訓、係統故障排查考核。本單元把各電梯上主要功能器件安裝接線端引出到麵板上，采用插拔式安全接線方式，學生可根據電梯的電氣控製原理進行無限的安裝連線實訓，起到電梯安裝調試實訓又不容易損壞器件的目的。另外考核部分采用物聯網型智能答題器、通過無線網絡連接建立電梯無線智能考核功能，教師在計算機上進行編輯試卷發送試卷，學生通過故障排查在無線終端上進行答題考試，並實時登記成績。教師可以任意控製每個設備的學生操作允許與否；可任意編輯試題、試題存盤，任意設置答題限時時間；可對班級學生的成績進行統計，形成班級成績報表；可設置係統登陸密碼；能隨時收卷、閱卷，能對學生的考試情況和考試成績進行統計，幫助教師準確全麵地了解學生對各課程內容的掌握情況。
5、電梯控製操作係統櫃：
由急停開關、層樓顯示裝置、內外呼按鈕、指示燈、旋鈕開關和電源插坐等部件組成。采用電梯真實操作按鈕和顯示部件，供學生操作和練習真實電梯的各種內外呼操作控製部件的操作方法、並能直觀的看到操作後電梯的運行情況等。
6、電梯摸擬升降係統櫃：
由減速電動機、擬摸轎廂、鋼線繩、強迫減速開關、行程開關、平層感應器等部件組成，采用鋁合金框架結構，可以直觀看到電梯平層過程，方便電氣檢測。
三、技術性能（參數）
1、輸入電源：電壓：三相（380±38）V；頻率：（50±1）Hz；
2、整機功率：（4梯群）≤4KVA  （8梯群）≤8KVA；
3、工作環境：溫度-10℃～+40℃  相對濕度＜70%(30℃) 海拔＜4000m；
4、群控電梯各部件係統櫃外形尺寸（各係統可以自由組合）：
電梯供電控製係統櫃：677mm*400mm*1950mm
群控操作係統櫃：677mm*400mm*1950mm
電梯物聯網傳媒實訓係統櫃677mm*400mm*1950mm
實訓考核單元係統櫃：880mm*400mm*1950mm
控製操作係統櫃：880mm*400mm*1950mm
電梯摸擬升降係統櫃：733mm*400mm*1950mm
四、設備主要配置
（注：本配置是以四梯群控電梯為基準，並非每套群控梯都一樣，具體以梯數情況合理增減配置、以達到基本功能為配置標準，故以下配置方案僅供參考）

序號	品名	型號	數量	單位
1	轎頂板	MCTC-CTB-A	4	塊
2	指令板	MCTC-CCB-A	4	塊
3	NICE3000一體化產品	NICE-L-C-4002	4	台
4	單色液晶	MCTC-HCB-U1	24	塊
5	真彩液晶	MCTC-HCB-T3	4	塊
6	PG卡	MCTC-PG-A2	4	塊
7	製動電阻	700W 250Ω	4	隻
8	操作器	MCTC-MDKE	4	個
9	小型工控機		1	台
10	17寸液晶電腦顯示器		1	台
11	群控板	MCTC-GCB-A	1	塊
12	通訊采集器	MCTC-JT-05C	4	台
13	電梯IC卡係統		4	套
14	無線中繼模塊	IOT-WL300DA	1	台
15	高清主機	IOT-WL120D	1	台
16	18.5寸高清大屏	IOT-WD0185D	1	台
17	外置攝像頭組件	IOT-CM100D-CP	1	組
18	直流後備電源	IOT-UPS12D	2	台
19	五方對講接口模塊	IOT-TIM2	2	台
20	GPRS無線中繼模塊	IOT-WL210D(G)	1	台
21	電梯按鈕	AK-03	90	隻
22	電梯電源鎖	AK03	4	隻
23	電梯供電控製係統櫃	677mm400mm1950mm	2	個
24	群控操作係統櫃	677mm400mm1950mm	1	個
25	電梯物聯網傳媒實訓係統櫃	677mm400mm1950mm	1	個
26	實訓考核單元係統櫃	880mm400mm1950mm	4	個
27	控製操作係統櫃	880mm400mm1950mm	4	個
28	電梯摸擬升降係統櫃	733mm400mm1950mm	4	個
29	減速電機		4	台
30	無線智能考核答題器		4	台
31	安全連線		4	包

五、實訓項目
1、單梯電氣控製係統裝調實訓；
2、雙梯並聯電氣控製係統裝調實訓；
3、多梯群控電氣控製係統裝調實訓；
4、電梯一體機主控板功能碼設定和修改實訓；
5、群控電梯主控板功能碼設定與修改實訓；
6、電梯物聯網安全監控管理係統安裝調試實訓；
7、電梯門禁控製係統安裝調試實訓；
8、單梯電氣控製係統故障排除能力考核實訓；
9、群控電梯控製係統故障排除能力考核實訓；
10、係統綜合故障排除能力考核實訓。
