MYVR-ZT-01工業電梯安裝及維保VR軟件

實訓項目

一、MYVR-ZT-01 工業電梯安裝及維保VR軟件-介紹：
1、係統能達到的教學效果與教學目標：
為兼顧院校教學的專業性和學生自主實訓的趣味性，將教學引導和實訓實操結合起來，使用前沿VR（虛擬現實）技術進行表現。能夠適應當前流行的HTC係列VR硬件設備。軟件實訓模塊不僅包括了電梯安裝的全部流程，還對電梯各部件及施工現場安全規範進行了介紹，確保實訓中工作場景和職場環境的真實性。
以德國蒂森-克虜伯立式電梯為實物模型，就其安裝與典型故障排除進行仿真訓練，內容包含施工準備、樣板架放線、導軌安裝、限速器安裝、控製櫃安裝、層門安裝、外呼板安裝、拽引機安裝、緩衝器安裝、對重安裝、轎廂安裝、轎門安裝、鋼絲繩安裝、故障檢修1、2、3等共16個仿真實訓項目，每個實訓單元含有若幹個實訓項目，每個實訓項目包含若幹個典型的實訓步驟。軟件采用三維可視化控製與數據庫技術而製作，具有很強的技術性、職業性、情景性、過程性與互動性。

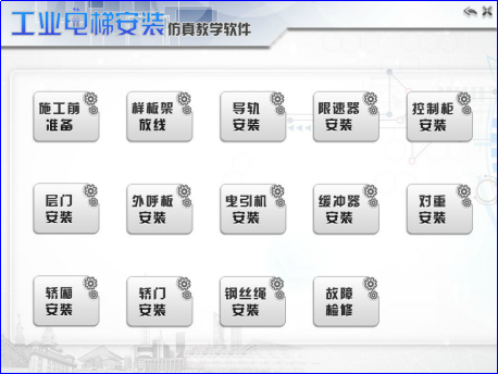

操作提示界麵
軟件以實際工程項目為主線，以施工任務為引領，突出技能訓練；強調職場的工作環境，全部訓練在三維場景下進行；重視教學設計，不同的知識單元含有諸如安裝必讀、技術規範、安全交底、相關資料、教學資源、項目進程、施工準備等實訓模塊。

二、係統教學內容與進程

實訓單元	項目進程
施工前準備	井道核實
	井道開口處防護
	腳手架搭建
	確定安裝計劃
樣板架放線	樣板架製作
	樣板架樣板架安置和掛鉛垂線
導軌安裝	施工前注意
	導軌支架安裝
	導軌的安裝
	選層器葉片安裝
限速器安裝	做標記
	鑽孔
	安裝
控製櫃安裝	安裝注意事項
	安裝使用工具
	控製櫃安裝
層門安裝	安裝前準備
	廳門地坎安裝
	廳門門套安裝
	廳門懸掛組件安裝
	廳門門扇安裝
外呼板安裝	安裝注意事項
	安裝使用工具
	安裝方法
曳引機安裝	工作前準備
	機房基準中線標記
	曳引機承重梁安裝
	曳引機安裝
緩衝器安裝	緩衝器安裝前檢查
	緩衝器安裝及調整
	安裝注意事項
對重安裝	對重架安裝
	對重塊安裝
	對重防護欄安裝
轎廂安裝	轎廂架安裝
	轎廂安裝
	轎廂內護板ＣＯＰ安裝
	轎廂配件安裝
轎門安裝	轎門地坎安裝
	轎門護腳板安裝
	門機組件安裝
	轎門門板安裝
	轎門門刀安裝
鋼絲繩安裝	鋼絲繩放繩
	鋼絲繩與曳引輪槽安裝
	鋼絲繩與繩頭板安裝
	自動緊楔形繩頭組合
	鋼絲繩張力的調整
	安裝後的檢查
故障檢修	概述
	故障１開門不到位	故障原因
		排除方法
	故障２所選樓層不換速	故障原因
		排除方法
	故障３運行時轎廂有異常	故障原因
		排除方法

三、係統功能與使用

1.係統手柄的使用

工業電梯安裝VR實訓係統中所有交互均采用虛擬現實頭顯和手柄完成。其中頭顯的主要功能是控製場景中人物的位置和屏幕顯示的方向，手柄的主要功能包括與界麵交互的“扳機建”、移動手柄進行觸碰、左手點擊輪盤進行呼出和移動功能鍵。

2、項目進程的工具使用

係統采用全虛擬現實交互設計，不同於以往鼠標鍵盤的人機關係。

在使用係統的過程中，可根據操作提示，在正確的工具或物料中選擇，並放置在正確的位置上。可使用手柄進行物體之間的交互，體驗真實場景中的工作過程。

3、場景遊曆功能

係統可以根據頭顯的定位和角度變換來進行全場景的展示，在場景中可以體驗真實的施工環境和相對應的施工過程，增加沉浸感和體驗度。

4、返回菜單

完成一個單元的學習後，可以在場景中找到對應的出口，返回菜單進行下一階段的學習。也可以在左手輪盤中選擇“選項”後直接退出係統。

四、電梯維保VR

1、軟件功能

電梯VR維保仿真實訓軟件是基於職場環境與工作任務開發的仿真實訓軟件。其中包含了50餘種工具及10餘種種物料的使用，20餘個工作點位判定和100餘種徒手操作內容，同時還有近10種平麵展示圖文信息。所有的操作內容均以VR頭盔、VR手柄配合鐳射定位裝置虛擬演練。

軟件中可以通過手柄抓取正確的工具後擺放到指定位置，進行安裝過程中工具的操作；

2、軟件內容
電梯VR維保仿真實訓軟件共有6個學習單元，包含了31個學習進程，合計有247個知識點的應用與實操。
學習單元與學習進程具體如下表3-1所示：

序號	學習單元名稱	學習進程名稱
1	一、電梯維保的安全操作規程	1、進入轎頂程序
2		2、撤離轎頂程序
3		3、進入底坑程序
4		4、撤離底坑程序
5	二、機房保養項目	1、機房環境檢查
6		2、電源箱、控製櫃的檢查
7		3、曳引機的檢查
8		4、製動器的檢查
9		5、限速器的檢查
10	三、井道保養項目	1、井道環境的檢查
11		2、導軌的檢查
12		3、井道開關的檢查
13		4、檢查平層和樓層感應器裝置
14		5、檢查曳引鋼絲繩
15		6、補償鏈的檢查
16		7、隨行電纜的檢查
17	四、底坑和層站保養項目	1、緩衝器
18		2、張緊輪
19		3、檢查召喚盒
20		4、檢查層門
21	五、轎廂與對重保養項目	1、檢查轎廂
22		2、檢查轎頂
23		3、檢查轎門及門機
24		4、檢查轎底
25		5、檢查對重
26	六、維保主要檢查項目	1、廳門門鎖齧合狀況檢查調整
27		2、被困乘客救援的程序、步驟
28		3、檢修操作
29		4、曳引輪繩槽磨損檢查
30		5、製動器抱閘間隙的檢查和調整
31		6、井道保護開關檢查驗證

表3-1 學習單元與學習進程內容列表
3、應用場景
軟件可應用於高職、高專院校的自動化、機電技術類專業；中職院校裝備製造類專業；技工院校電機、電氣裝配和維修專業等相關課程的仿真實訓。也可以應用與電梯生產廠家、電梯裝配企業進行員工培訓、模擬考核等行業內容應用。同時還可以應用於相關專業訓練教室的主體內容構件。
五、硬件設備：
1、頭盔顯示器采用 htc vive。
2、電腦配置參數應滿足：
（1）Nvidia GTX 970/AMD 290級別或者更高
（2）英特爾i5-4590/AMD FX 8350 equivalent或者更高
（3）4GB以上的內存（8GB的內存運行效果會更加）
（4）HDMI 1.3/DisplayPort 1.2或者更新
（5）1個USB 2.0端口或者更高版本的端口
（6）Windows 7 SP1或者更新版本
