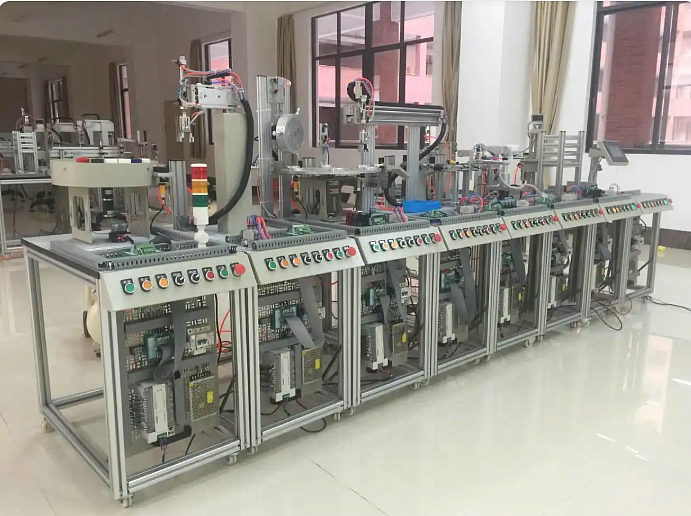

MYN-236E型MES網絡型模塊式柔性自動化生產線實訓設備

一、產品概述：
MYN-236E型 MES網絡型模塊式柔性自動化生產線實訓設備是一種最為典型的機電一體化、自動化類產品，它是為職業院校、技工學校、教育培訓機構等而研製的，它適合機械製造及其自動化、機電一體化、電氣工程及自動化、自動化工程、控製工程、測控技術、計算機控製、自動控製、機械電子工程、機械設計與理論、等相關專業的教學和培訓。它在接近工業生產製造現場基礎上又針對教學進行了專門設計，強化了各種控製技術和工程實踐能力。
實訓係統由8個單元組成。分別為：上料檢測單元、搬運單元、加工與檢測單元、搬運分揀單元、變頻傳送單元、安裝單元、安裝搬運單元和分類單元，控製係統可以選用三菱，西門子或歐姆龍的PLC進行控製，具有較好的柔性，即每站各有一套PLC控製係統獨立控製，在基本單元模塊培訓完成以後，又可以將相鄰的兩站、三站…直至八站連在一起，學習複雜係統的控製、編程、裝配和調試技術。
實訓係統包含了機電一體化專業中的氣動、電機驅動與控製、PLC、傳感器等多種控製技術，適合相關專業學生進行工程實踐、課程設計及初上崗位的工程技術人員進行培訓，是培養機電一體化人才的理想設備。
二、產品特點
1、係統將機械、氣動、電氣控製、電機傳動、傳感檢測、PLC以及工業網絡控製技術有機地進行整合，結構模塊化，便於組合，可以完成各類單項技能訓練和綜合性項目訓練。可以進行機械部件安裝與調試、氣動係統的安裝與調試、電氣控製電路的安裝和PLC編程、機電設備安裝與調試、自動控製係統安裝與調試、工業網絡控製係統安裝與調試於一體，能較好地滿足實訓教學、工程訓練的需要。
2、係統無論機械結構還是控製，都采用統一標準接口，具有很高的兼容和擴展性，隨工業現場技術的快速發展，本係統可以緊跟現場技術升級擴展，深入地滿足實訓教學的需要。
3、本係統可以鍛煉學習者創新思維和動手能力，學習者可以利用本係統從機械組裝、電氣設計、接線、PLC編程與調試、現場總線組建與維修等方麵進行工程訓練。
4、三菱PLC采用RS485網絡通信，使各站之間的控製信息和狀態數據能夠實時相互交換，配有7英寸，256色工業彩色觸摸屏，實現工業控製。
三、技術性能
1、輸入電源：單相三線AC220V±10% 50Hz
2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：≤1.5kVA
4、外形尺寸：320cm×170cm×140cm
5、安全保護：具有漏電壓、漏電流保護，安全符合國家標準
四、係統組成及配置：
(一)上料檢測單元
1、主要組成與功能
由料鬥、回轉台、導料機構、平麵推力軸承、工件滑道、提升裝置、檢測工件和顏色識別光電開關、開關電源、可編程序控製器、按鈕、I/O接口板、通訊接口板、電氣網孔板、直流減速電機、電磁閥及氣缸組成，主要完成將工件從回傳上料台依次送到檢測工位，提升裝置將工件提升並檢測工件顏色。
（1）料鬥：用於存放物料。
（2）回轉台：帶動物料轉動
（3）導料機構：使物料在回轉台上能按照設定好的方向旋轉，輸送工件。
（4）工件滑道：使物料下滑到物料台上。
（5）直流減速電機：用於驅動回轉台轉動，通過導料機構輸送工件。
（6）光電傳感器1：輸送台上工件的顏色檢測、物料檢測為光電漫反射型傳感器，工件庫中有物料時為PLC提供一個輸入信號。
（7）光電傳感器2：檢測物料到達等待抓取位。
（8）磁性傳感器：用於氣缸的位置檢測。當檢測到氣缸準確到位後將給PLC發出一個到位信號。（磁性傳感器接線時注意藍色接“-”，棕色接“PLC輸入端”）。
（9）警示燈：係統上電、運行、停止信號指示。
（10）安裝支架：用於安裝提升氣缸及各個檢測傳感器。
（11）控製按鈕板：用於係統的基本操作、單機控製、聯機控製。
（12）電氣網孔板：主要安裝PLC主機模塊、空氣開關、開關電源、I/O接口板、各種接線端子等。
2、主要技術指標
（1）控製電源：直流24V/4.5A
（2）PLC控製器：三菱
（3）永磁直流減速電機：ZGB60R-45SRZ/458i/8W/24V
（4）電磁閥：4V110-06
（5）調速閥：出氣節流式
（6）磁性傳感器：D-C73L
（7）單杆氣缸：CDJ2B16-75
（8）光電傳感器：SB03-1K
（二）搬運單元
1、主要組成與功能
由氣動機械手、氣動手指、雙導杆氣缸、回轉台、單杆氣缸、旋轉氣缸、磁性傳感器、開關電源、可編程序控製器、按鈕、I/O接口板、通訊接口板、電氣網孔板、多種類型電磁閥組成。主要完成將工件從上料單元搬運到加工單元待料區工位。
（1）氣動機械手：完成工件的抓取動作，由雙向電控閥控製，手爪放鬆時磁性傳感器有信號輸出，磁性開關指示燈亮。
（2）雙導杆氣缸（雙聯氣缸）：控製機械手臂伸出、縮回，由雙向電控氣閥控製。
（3）回轉台：采用旋轉氣缸設計，由雙向電控氣閥控製機械的左、右擺動。
（4）單杆氣缸：由單向氣動電控閥控製。當氣動電磁閥得電，氣缸伸出，同時將物料送至等待位。
（5）磁性傳感器：用於氣缸的位置檢測。當檢測到氣缸準確到位後將給PLC發出一個到位信號。（磁性傳感器接線時注意藍色接“-”，棕色接“PLC輸入端”）。
（6）開關電源：完成整個係統的供電任務。
（7）I/O接口板：完成PLC信號與傳感器、電磁信號、按鈕之間的轉接。
（8）控製按鈕板：用於係統的基本操作、單機控製、聯機控製。
（9）安裝支架：用於安裝提升氣缸及各個檢測傳感器。
（10）電氣網孔板：主要安裝PLC主機模塊、空氣開關、開關電源、I/O接口板、各種接線端子等。
2、主要技術指標
（1）控製電源：直流24V/4.5A
（2）PLC控製器（三菱）
（3）電磁閥：4V110-06-DC4V120-06-DC4V130-06-DC
（4）調速閥：出氣節流式
（5）磁性傳感器：D-C73LD-A73D-Z93
（6）氣動機械手：MHZ2-16D
（7）旋轉氣缸：MSQB20R
（8）雙聯氣缸：CXSM15-100
（9）單杆氣缸：CDJ2KB16-45
（三）加工與檢測單元
1、主要組成與功能
由6工位回轉工作台、刀具庫（3種刀具）、升降式加工係統、加工組件、檢測組件、步進驅動器、步進電機、光電傳感器、接近開關、開關電源、平麵推力軸承、可編程序控製器、按鈕、I/O接口板、電氣網孔板、通訊接口板、直流減速電機、多種類型電磁閥及氣缸組成，回轉工作台有六個旋轉工位，加工站主要完成工件的加工（鑽孔、銑孔），並進行工件檢測。
（1）單杆氣缸：檢測單杆氣缸進行深度測量，單向電控氣閥控製。當電控氣閥得電，氣缸升出，檢測打孔深度。
（2）薄型雙導杆氣缸：刀具主軸電機的上升與下降由薄型雙導杆氣缸控製，氣缸動作由單向電控氣閥控製。
（3）電感傳感器：轉盤旋轉到位檢測，在工位到位後傳感器信號輸出。（接線注意棕色接“+”、藍色接“-”、黑色接輸出）
（4）光電傳感器：用於檢測工件的正常與否，當工件為正常時，傳感器有信號輸出；反之，無輸出。（接線注意棕色接“+”、藍色接“-”、黑色接輸出）
（5）步進電機：采用步進電機旋轉，進行刀具庫的選擇。
（6）加工電機：采用直流電機旋轉，模擬鑽頭軸轉動，模擬絞刀擴孔等完成工件的三刀具加工。
（7）搬運裝置：裝置上設有六個工位，分別為：待料工位、加工工位、檢測工位、中轉工位，工件的工位轉換，由電感傳感器定位，步進電機控製。
2、主要技術指標
（1）控製電源：直流24V/4.5A
（2）PLC控製器：三菱
（3）步進電機驅動器：驅動輸出，電流≥5A,細分≥10000步/圈
（4）步進電機：573J09軸長：30mm6A
（5）直流減速電機（加工電機）：ZGB60R-45SRZ/458i/8W/DC24V
（6）直流減速電機（鑽孔電機）：ZGA25RP37.9i/DC24V/rpm:120
（7）電磁閥：4V110-06
（8）透明繼電器：ARM2F-L/DC24V帶燈
（9）調速閥：出氣節流式
（10）磁性開關：D-C73L、D-A73L
（11）氣缸：CDJ2B16-45MGPM16-75CDJ2KB16-45
（12）光電開關：E3Z-LS61
（13）電感傳感器（搬運裝置）：LG8-1K
（14）電感傳感器（刀具）：LE4-1K
（四）搬運分揀單元
1、主要組成與功能
絲杠軸承、薄型氣缸、氣動手指、推料氣缸、磁性傳感器、廢料存儲器、工業導軌、開關電源、可編程序控製器、按鈕、I/O接口板、通訊接口板、電氣網孔板、多種類型電磁閥組成，主要完成根據上一站的加工完成信號和廢料信號，完成廢料分揀、搬運任務。工件搬運到成品輸送線上或搬運到廢料盒處，擺台返回原位等待下一個工件。
（1）絲杠軸承：由直流控製，實現三個位置向左、中間、向右的運行。
（2）前臂單杆氣缸：控製擺台前臂上下動作，由單向電控閥控製，電磁閥得電，前臂底下。
（3）電磁閥：用於控製各個氣缸的升出、縮回動作。
（4）廢料存儲器：係統檢測為廢料的工件，分揀出來，由推料氣缸將工件推入廢料存儲器內。
（5）氣動手指：完成工件的夾取任務。
2、主要技術指標
（1）控製電源：直流24V/4.5A
（2）PLC控製器:三菱
（3）電磁閥：4V110-064V120-064V130C-06
（4）調速閥：出氣節流式
（5）磁性開關：D-C73LD-A73LZ73L
（6）氣缸：CDJ2B16-30CY3RG20-600MDU25-50DM
（7）氣動手指：MHZ2-16D
（8）浮動接頭：SC-20-F/M6*1
（五）傳送分揀單元
1、主要組成與功能
由直線皮帶輸送線、分揀料槽、變頻器、三相交流減速電機、光電傳感器、光纖傳感器、顏色傳感器、電磁閥、開關電源、按鈕、I/O接口板、通訊接口板、電氣網孔板等組成，主要完成將材料顏色不合格的工件分揀出來，同時將合格產品傳送至下一站。
（1）直線皮帶輸送線：主要完成將物料輸送到相應的位置
（2）分揀料槽：完成將材料顏色不合格的工件分揀出來
（3）分料氣缸：將物料導入料槽，由單向電控氣閥控製。
（4）變頻器：控製交流電機，實現變頻調速。
（5）三相交流減速電機：驅動傳送帶轉動，由變頻器控製。
（6）光電傳感器：當有物料到放入時，給PLC一個輸入信號。（接線注意棕色接“+”、藍色接“-”、黑色接輸出）。
（7）光電傳感器：檢測上一單元的物料。
（8）顏色傳感器：物料經過時檢測物料的顏色。
2、主要技術指標
（1）控製電源：直流24V/4.5A
（2）PLC控製器:三菱
（3）變頻器：FR-D720S功率：0.37KW
（4）三相交流減速電機：41K25GN-S3/4GN10K
（5）電磁閥：4V110-06
（6）調速閥：出氣節流式
（7）磁性開關：D-A93L
（8）氣缸：MSQB10R
（9）光電傳感器：SB03-1K
（六）搬運安裝單元
1、主要組成與功能
由平移工作台、塔吊臂、機械手、絲杠傳動、工業導軌、開關電源、可編程序控製器、按鈕、I/O接口板、通訊接口板、電氣網孔板、多種類型電磁閥及氣缸組成，主要完成將上站工件拿起放入安裝平台，等待安裝站將小工件安裝到位後，將裝好工件拿起放下站。
（1）機械手：與塔吊臂結合一起，用於夾取工件。
（2）齒輪齒條傳動：完成平移工作台左右移動
（3）工業導軌：輔助平移工作台左右移動
（4）電磁閥組：用於控製各個氣缸的升出、縮回動作。
（5）磁性傳感器：用於氣缸的位置檢測。當檢測到氣缸準確到位後將給PLC發出一個到位信號。（磁性傳感器接線時注意藍色接“-”，棕色接“PLC輸入端”）。
（6）單杆氣缸：由單向氣動電控閥控製。當氣動電控閥得電，氣缸縮回，同時升降氣缸下降與機械手爪組合完成工件的夾取。
（7）警示燈：係統上電、運行、停止信號指示。
（8）安裝支架：用於安裝提升氣缸及各個檢測傳感器。
（9）控製按鈕板：用於係統的基本操作、單機控製、聯機控製。
（10）電氣網孔板：主要安裝PLC主機模塊、空氣開關、開關電源、I/O接口板、各種接線端子等。
2、主要技術指標
（1）控製電源：直流24V/4.5A
（2）PLC控製器:三菱
（3）電磁閥：4V110-06、4V120-06、4V130C-06
（4）調速閥：出氣節流式
（5）磁性傳感器：D-C73L
（6）單杆氣缸：CDJ2B16-75
（7）氣缸：CDM2B20-30CDU20-50DCDU20-90D
（8）氣動手指：MHZ2-16D
（七）安裝單元
1、主要組成與功能
由吸盤機械手、搖臂部件、旋轉氣缸、料倉換位部件、工件推出部件、真空發生器、開關電源、可編程序控製器、按鈕、I/O接口板、通訊接口板、電氣網孔板、多種類型電磁閥及氣缸組成，主要完成選擇要安裝工件的料倉，將工件從料倉中推出，將工件安裝到位。
（1）吸盤機械手：用於真空原理吸取物料。
（2）搖臂部件：帶動吸盤機械手前後擺動。
（3）旋轉氣缸：搖臂部件的執行機構。
（4）料倉換位部件：用於黑白工件的選擇。
（5）工件推出部件：將黑白工件推出。
（6）磁性傳感器：用於氣缸的位置檢測。當檢測到氣缸準確到位後將給PLC發出一個到位信號。（磁性傳感器接線時注意藍色接“-”，棕色接“PLC輸入端”）。
（7）單杆氣缸1：由單向氣動電控閥控製。當氣動電控閥得電，氣缸伸出，進行料倉換位。
（8）單杆氣缸2：由單向氣動電控閥控製。當氣動電控閥得電，氣缸伸出，將黑白小工件推出。
（9）安裝支架：用於安裝提升氣缸及各個檢測傳感器。
（10）控製按鈕板：用於係統的基本操作、單機控製、聯機控製。
（11）電氣網孔板：主要安裝PLC主機模塊、空氣開關、開關電源、I/O接口板、各種接線端子等。
2、主要技術指標
（1）控製電源：直流24V/4.5A
（2）PLC控製器:三菱
（3）電磁閥：4V110-064V120-064V130C-06
（4）調速閥：出氣節流式
（5）磁性傳感器：D-C73L
（6）單杆氣缸：CDJ2B16-60CDRQ2BS20-180C
（八）分類單元
1、主要組成與功能
由滾珠絲杠、滑杆推出部件、分類料倉、步進電機、步進驅動器、電感傳感器、開關電源、可編程序控製器、按鈕、I/O接口板、通訊接口板、電氣網孔板、多種類型電磁閥及氣缸組成，主要完成按工件類型分類，將工件推入料倉。
（1）滑杆推出部件：用於將上站搬運過的物料推入相應的倉位裏。
（2）分類料倉：存儲機構。
（3）步進電機：分別控製X、Y兩軸滾珠絲杆完成倉儲位置選擇。
（4）步進驅動器：步進電機的執行機構。
（5）電感傳感器：用於X軸左限位。
（6）磁性傳感器：用於氣缸的位置檢測。當檢測到氣缸準確到位後將給PLC發出一個到位信號。（磁性傳感器接線時注意藍色接“-”，棕色接“PLC輸入端”）。
（7）單杆氣缸：由單向氣動電控閥控製。當氣動電控閥得電，氣缸伸出，同時將物料推出送至相應的倉儲位。
（8）安裝支架：用於安裝拖鏈及各個限位開關。
（9）控製按鈕板：用於係統的基本操作、單機控製、聯機控製。
（10）電氣網孔板：主要安裝PLC主機模塊、空氣開關、開關電源、I/O接口板、各種接線端子等。
2、主要技術指標
（1）控製電源：直流24V/4.5A
（2）PLC控製器:三菱
（3）步進電機：42J1834-810
（4）步進電機驅動器：二相驅動輸出，電流≥1A,細分≥12800步/圈
（5）電磁閥：4V110-06
（6）調速閥：出氣節流式
（7）磁性傳感器：D-C73L
（8）單杆氣缸：CDJ2B16-45
（9）限位開關：V-155-1C25
（10）電感傳感器：GKB-M0524NA
五、係統配置清單

序號	名稱	規格	數量	單位	備注
1	工作台	900mm×500 mm框架；橫槽鋁型材台麵；刹車腳輪；按鈕板安裝架；55044030mm網孔板	8	張
2	上料檢測單元	FX3U-48MR（24路數字量輸入/24路繼電器輸出）	1	套	主站
3	旋轉搬運單元	FX3U-48MR（24路數字量輸入/24路繼電器輸出）	1	套
4	加工檢測單元	FX3U-48MT（24路數字量輸入/24路繼電器輸出）	1	套
5	搬運分揀單元	FX3U-48MT(24路數字量輸入/24路繼電器輸出）	1	套
6	傳送分揀單元	FX3U-48MR（24路數字量輸入/24路繼電器輸出）	1	套
7	搬運安裝單元	FX3U-48MR（24路數字量輸入/24路繼電器輸出）	1	套
8	安裝單元	FX3U-48MR（24路數字量輸入/24路繼電器輸出）	1	套
9	分類倉儲單元	FX3U-48MT（24路數字量輸入/24路繼電器輸出）	1	套
10	變頻器模塊	三菱D720 功率≥0.37KW	1	台
12	觸摸屏模塊	TPC7062TX 7英寸，工業彩色觸摸屏。	1	套
13	電腦推車	鋼木結構，采用0.8～1.5mm的優質冷軋鋼板，表麵經酸洗處理，磷化防腐孩兒後靜電噴塑，表麵磨沙效果。台麵為防火、防水、耐磨高密度板	1	套
14	工件	大工件（三種）、小工件（兩種）	1	套
15	配套工具	內六角扳手、活動扳手，萬用表、尖嘴鉗，一字起子、十字起子，鍾表螺絲刀、電鉻鐵，剪刀，鑷子，工具箱，等	1	套
16	靜音氣泵		1	台
17	連接氣管	φ4/φ6	1	套
18	線纜及通訊線		1	套
19	說明書及軟件		1	套

六、主要配件
1、加工工件組：包括大工件（黑色、白色、金屬）三種、小工件（黑色、白色）兩種、廢工件 1種。工件組可多次組裝及拆卸。
2、配套提供實驗所需的設備說明書、實訓指導書及軟件使用說明書。
3、配套工具：

序號	名稱	數量	序號	名稱	數量
1	雙層專用工具箱	1	6	一字起子	1
2	內六角扳手	1	7	十字起子	1
3	活動扳手	1	8	鍾表綜合起子	1
4	30W電烙鐵	1	9	焊錫絲	1
5	數字式萬用表	1

4、靜音氣泵及連接氣管等
5、電腦台架：鋼木結構 1台
6、備品備件

序號	備品備件名稱	型號及規格	數量
1	氣動軟管	φ6	20米
2	三通接頭	φ6	5
3	單向節流閥	M5	5
4	單向節流閥	PT1/8”	2
5	熔斷器	3A	10
6	熔斷器	5A	10
7	內六角螺絲	M6x16	10
8	內六角螺絲	M4x10	10
9	特製螺母	M6	5
10	大工件黑色、白色、金屬		各15
11	小工件黑色、白色		各15

七、實訓內容
（一）實訓項目
1、傳感器應用技術實訓
該係統所使用的傳感器數量達四十多個，有電容式的、電感式的、光電式以及電磁式的，每一個都有著各自的特性、發揮著不同的作用，使係統得以可靠工作。學員可通過了解工作中各類傳感器的工作特性來加強對這些傳感器的感性認識，可使學員快速掌握所學知識。
2、氣動應用技術實訓
該係統上使用了大量的氣動元件，包括多種電控氣動閥、多種氣動缸、氣動夾爪、真空吸盤、真空發生器、過濾減速閥等。在學習這些氣動元件時，不但可以單獨學習每一種分離元件，而且還可以在學習時了解各種氣動元件之間，以及氣動元件與其它元件之間，如何配合起來並協調進行工作的。
3、PLC 編程實訓
柔性自動化實訓係統上八個單元，每個單元由一套PLC控製器單獨控製，這使得柔性自動化生產實訓裝置可以分成若幹完全獨立的工作機構，使十幾個學生可以同時進行學習，而且每個學員都有動手的機會。在該設備上學員不但可以學習PLC的各種技術，而且可以學習綜合科技環境下PLC的多種應用。為靈活學習和掌握PLC的各方麵知識提供了條件。
4、電氣控製電路實訓
柔性自動化實訓係統有八個工作單元，其電控部分全部按照工業標準和習慣進行設計，並且提供設計圖紙和說明書。學員在該設備上可學習電路原理圖分析、PLC各I/O地址查對和設備電路連線方法。
5、機械係統調試實訓
柔性自動化實訓係統上的八個工作單元相對獨立，在進行聯機調試時，學員需調整單元與單元之間的協調關係，至係統可正常、可靠地運行。這對提高在校學生動手能力有極大幫助。
6、係統維護和故障檢測技術實訓
設備日常維護的內容和方法，以及係統常見故障分析、排除的方法。
（二）工作任務
1、柔性自動生產線單元的安裝與調整
提供的設備功能部件和元器件裝配柔性自動生產線：
（1）上料檢測單元的安裝與調整
（2）搬運單元的安裝與調整
（3）加工與檢測單元的安裝與調整
（4）搬運分揀單元的安裝與調整
（5）變頻傳送單元的安裝與調整
（6）安裝單元的安裝與調整
（7）安裝搬運單元的安裝與調整
（8）分類單元的安裝與調整
（9）柔性自動生產線實訓裝置安裝與調整
2、氣動係統的安裝與調試
通過配置的氣缸、電磁閥和磁性開關等氣動控製元件，可完成下列氣動技術的工作任務：
（1）氣動方向控製回路的安裝與調試
（2）氣動速度控製回路的安裝與調試
（3）擺動控製回路的安裝與調試
（4）氣動順序控製回路的安裝與調試
（5）氣動橫臂機械手裝置的安裝與調試
（6）氣動機械手裝置的安裝與調試
（7）氣動係統安裝與調試
3、電氣控製電路的安裝和PLC編程
通過配置的PLC、變頻器、步進電機、交流電機、指令開關和傳感器等，可完成下列PLC應用技術工作任務：
（1）電動機正反轉控製電路的連接與控製程序編寫
（2）電動機變頻調速控製電路的連接與控製程序編寫
（3）步進電機驅動電路的連接與控製程序編寫
（4）氣動方向控製程序編寫
（5）氣動順序動作控製程序編寫
（6）氣動機械手控製程序編寫
（7）柔性自動生產線控製程序編寫
4、柔性自動控製係統的安裝與調試
通過調整的供料單元、搬運單元、加工與檢測單元、搬運分揀單元、變頻傳送單元、安裝單元、安裝搬運單元、分類單元，可完成柔性自動生產線的安裝、調試。
5.通過培訓、考核，可考察的職業能力
（1）柔性自動生產線的組成、結構與連接
（2）控製係統及應用
（3）氣動原理與控製技術應用
（4）PLC與編程方法
（5）變頻器控製技術應用
（6）運動控製技術應用
（7）安裝、連接、故障診斷與調試

其他產品鏈接：
四層實物電梯實訓考核設備
電梯安裝、維修與保養實訓考核設備
教學電梯電氣線路實訓考核裝置
群控電梯實物模型
智能串行通訊控製透明教學電梯
四層透明教學電梯模型
六層透明仿真教學電梯模型
電梯電氣控製維保實訓裝置
自動扶梯維修與保養實訓考核裝置
透明仿真教學電梯模型（4層）
客貨兩用透明仿真教學電梯(消防與考核型)
六層透明仿真教學客梯(消防與考核型)
雙聯四層透明仿真教學客梯(消防與考核型)
微型四層電梯模型
電梯電氣實訓考核裝置
自動扶梯實訓裝置
自動扶梯教學模型實訓裝置（小型）
自動扶梯安裝維修保養實訓考核設備
自動扶梯教學實訓裝置
電梯安裝維修與保養實訓考核裝置
電梯限速器安全鉗聯動機構實訓考核裝置
電梯繩頭實訓考核裝置
電梯導軌安裝與調整實訓設備
電梯曳引係統安裝實訓考核裝置
電梯電氣安裝與調試實訓考核裝置
電梯轎廂安裝與調整實訓設備
電梯門機構安裝與調試實訓考核裝置
電梯井道設施安裝與調試實訓裝置
電梯門係統安裝實訓考核裝置
電梯轎廂拆裝實訓考核裝置
電梯曳引係統安裝實訓考核設備
電梯轎箱門安裝與調整實訓設備
電梯限速器安全鉗聯動機構實訓裝置
電梯門機性能測試實訓裝置
智能型群梯控製實訓考核裝置
實物電梯安裝與拆裝調試考核實訓設備
教學電梯模型
三菱雙聯四層透明仿真教學電梯模型
實物電梯實訓考核設備
電梯控製技術綜合實訓裝置
多層電梯實訓裝置（六層)
雙聯六層透明仿真教學電梯模型(觸摸控製）
實訓組合電梯模型
八層電梯模型
萬用表（使用）電氣操作櫃
鉗形電流表（使用）電氣操作櫃
電梯電動機電氣控製操作櫃
安全裝置識別
電梯層樓顯示電路電氣操作櫃
改變自動扶梯電動機轉向
整流電路、穩壓電路電氣操作櫃
電梯驅動係統實訓台
電梯門繼電器控製操作櫃
自動扶梯梯級拆裝實訓裝置
現代智能物聯網群控電梯電氣控製實訓考核裝置
變壓器測量電氣操作櫃
自動扶梯安全部件及設備的識別操作櫃
萬能電梯門係統安裝實訓考核裝置
工業電梯安裝及維保VR軟件
電梯控製線路實訓考核設備
家用電梯生產性實訓平台
多媒體數字語言學習係統
數字化語言學習係統

友情提示：
1、設備驗收：各采購單位收貨時請檢查MES網絡型模塊式柔性自動化生產線實訓設備的貨品外觀，核實MES網絡型模塊式柔性自動化生產線實訓設備的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供MES網絡型模塊式柔性自動化生產線實訓設備產品說明書內的質保條件和質保期，在質保範圍內提供對的免費維修，超出條件承諾時提供對MES網絡型模塊式柔性自動化生產線實訓設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的MES網絡型模塊式柔性自動化生產線實訓設備選型錯誤或購買數量錯誤，造成MES網絡型模塊式柔性自動化生產線實訓設備的退換貨要求，將不被接受；
4、設備貨期：對MES網絡型模塊式柔性自動化生產線實訓設備的發貨期為參考值，如您需要了解MES網絡型模塊式柔性自動化生產線實訓設備的精確貨期，請與红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對MES網絡型模塊式柔性自動化生產線實訓設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關MES網絡型模塊式柔性自動化生產線實訓設備的技術谘詢。

上一篇：工業電梯安裝及維保VR軟件
下一篇：雙聯四層透明仿真教學客梯

MYN-236E型MES網絡型模塊式柔性自動化生產線實訓設備

我們的優勢：
