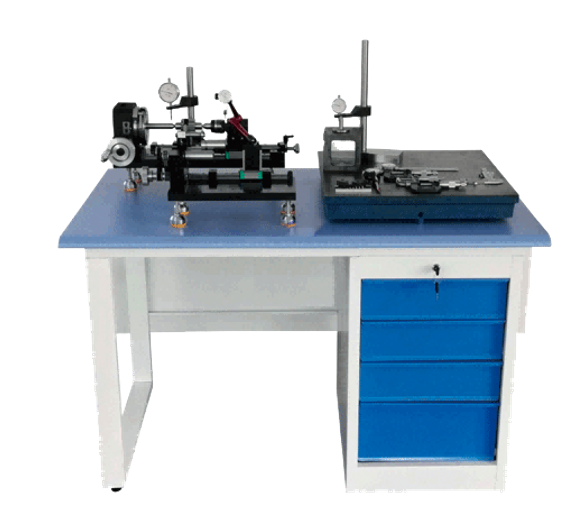

MY-600公差配合與精度檢測組合實訓台

公差配合與精度檢測組合實訓台-產品組成與功能
《公差配合檢測》組合實訓台是教學與科研人員根據《公差配合與技術測量》課程的基本教學要求，以及現代企業對精度檢測工程技術人員的實際要求，精心設計的一套實際零件精度檢測組合實訓產品。它由《零件尺寸精度檢測》、《形狀位置精度檢測》及《表麵粗糙度對比檢測》三大部分組成。其目的是通過零件尺寸誤差、形狀位置誤差及表麵粗糙度的檢測，加深學生對誤差及公差基本概念的了解，掌握誤差測量方法的技能，為《公差配合與技術測量》課程的學習，以及公差配合知識在後續課程中的應用奠定紮實的基礎。

具體功能有以下三點：
誤差測量訓練；
合格零件判斷訓練；
（3）誤差分析訓練。
二、產品特點
1、項目實際化：以真實零件為檢測對象，以實際量具為檢測手段；
2、功能係統化：誤差測量、合格零件判斷、誤差分析三位一體訓練模式；
3、學生大眾化：小型組合台式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；
4、教學標準化：配套的標準圖紙、指導書，教和學都十分方便、教學效果顯著；
5、管理便利化：檢測零件、測量工具、標準圖紙及指導書均放在組合台訓練中，管理十分方便。
三、訓練項目
1、零件尺寸精度檢測
訓練一零件基本尺寸檢測
訓練1-1 遊標卡尺檢測零件長度尺寸
訓練1-2 外徑千分尺檢測零件外圓尺寸
訓練1-3 內徑百分表檢測零件內圓尺寸
訓練二零件配合尺寸檢測
訓練2-1 軸與孔配合尺寸檢測（一）
訓練2-2 軸與孔配合尺寸檢測（二）
訓練三滾動軸承尺寸檢測
訓練3-1 深溝球軸承基本尺寸檢測
訓練3-2 軸承與軸頸配合尺寸檢測
訓練3-3 軸承與孔配合尺寸檢測
訓練四平鍵及花鍵尺寸檢測
訓練4-1平鍵基本尺寸檢測
訓練4-2平鍵配合尺寸檢測
訓練4-3花鍵基本尺寸檢測
訓練4-4花鍵配合尺寸檢測
訓練五普通螺紋尺寸檢測
訓練5-1普通螺紋基本尺寸檢測
訓練5-2 外螺紋中徑尺寸檢測
訓練5-3 用螺紋環規和塞規檢驗內、外螺紋
訓練六齒輪尺寸檢測
訓練6-1齒輪基本參數測量與計算
訓練6-2 齒輪齒厚尺寸檢測
訓練6-3 齒輪公法線長度尺寸檢測
2、形狀位置精度檢測
實訓一零件形狀誤差的測量與檢驗
實訓1—1直線度測量與檢驗
實訓1—2平麵度測量與檢驗
實訓1—3圓度測量與檢驗
實訓1—4圓柱度測量與檢驗
實訓二零件位置誤差的測量
實訓2—1 平行度測量與檢驗
實訓2—2 垂直度測量與檢驗
實訓2—3 同軸度測量與檢驗
實訓2—4圓柱跳動測量與檢驗
實訓2—5端麵跳動測量與檢驗
實訓2—6 對稱度測量與檢驗
實訓三齒輪形位誤差的測量與檢驗
實訓3—1齒圈徑向跳動測量與檢驗
實訓3—2齒輪齒向誤差測量與檢驗
3、表麵粗糙度對比檢測
訓練一外圓車削表麵粗糙度對比檢驗
訓練二端銑表麵粗糙度對比檢驗
訓練三刨削表麵粗糙度對比檢驗
訓練四平麵磨削表麵粗糙度對比檢驗
四、技術參數
1、工作台尺寸：1200×700×750；
2、總重量：150(kg)；
3、大理石平板：500X400（00級）；
4、外觀顏色：組合綠藍色；
5、類型：台式(檢測裝置、檢測零件、標準圖紙及指導書均放在一個精製的台桌裏)。
6、教學資料
1）配套教材（含數字化教材）；
2）PTT課件；
3）二維碼實訓指導書；
4）實測繪圖教學視頻；
5）CAD檢測零件圖紙；
6）線上教學係統；
7）交互式實訓教學軟件；
8）AI賦能訓練習題集。
五、零件形位誤差精度檢測
1、微型跳動檢測儀（一台）
（1）外形尺寸：455×120×325mm；
（2）重量：20(kg)；
（3）精度：6級；
（4）檢測範圍
1）跳動測量軸：長度：50—100mm；直徑￠10—80mm；
2)檢測齒輪：模數1—5；齒數17—22，齒寬10—50mm；
3)配套量具：千分表￠50/0.001（一塊成量）。
（5）配套檢驗零件（不鏽鋼）：
1）台階軸（7級一根）：￠30－60，長度95mm；
2）齒輪（7級一根）：模數3；齒數18。
2、微型圓（柱）度、直線度、同軸度檢測儀（一台）
（1）外形尺寸:270×100×180mm；
（2）重量:10(kg)；
（3）精度:6級；
（4）檢測範圍
1）直線度：長度：50—100mm；
2）圓（柱）度：直徑￠10—40 mm，長度：60mm；
3）同軸度：外徑￠20—50，內徑￠10—40mm。
（4）配套量具:杠杆百分表￠50/0.01（一塊成量）
（5）配套檢驗零件（不鏽鋼）
1）直線度測量塊（7級一根）：長度：120mm；
2）圓（柱）度測量軸1（7級一根）：直徑￠30，長度：60mm；
3）同軸度測量軸2（7級一根）：外徑￠50，內徑￠40。
3、微型平麵度、平行度、垂直度、對稱度測微儀（一台）
（1）外形尺寸:150×100×265mm；
（2）重量:3(kg)；
（3）精度：6級；
（4）檢測範圍
1）平麵（行）度：長X寬：100—100mm；
2）垂直度：直徑￠10—60 mm，高度：100mm；
3）對稱度：長X寬：50—40mm。
（5）配套量具：百分表￠50/0.01（一塊成量）檢驗方箱（100X100/2級一隻）；
（6）配套檢驗零件（不鏽鋼）
1）垂直度測量軸：（7級一套）：直徑￠50，長度：50mm；
2）對稱測量塊：（一塊長X寬：50—20mm）。
六、零件尺寸誤差精度檢測
1、精密測量工具（各一件）：
（1）帶表遊標卡尺（0-150/0.02成量）；
（2）外徑千分尺(0-25/0.01成量)；
（3）螺紋千分尺（0-25/0.01哈量）；
（4）公法線千分尺（0-25X0.0上量）；
（5）齒厚卡尺（1-26模數 /0.02上量）；
（6）內徑百分表（10—18 X0.01成量）；
（7）螺紋環規（M10—6gT哈量）、螺紋環規（M10—6gZ哈量）、螺紋塞規（M10—6H哈量）；
（8）螺紋樣板（60°上海）。
2、檢驗零件（不鏽鋼、7級各一件）
（1）測量塊:50×16×10mm；
（2）測量台階軸: 直徑￠12-15-20,長100 mm；
（3）測量軸套：外徑￠40，內徑￠15-32mm；
（4）測量軸承（6201P0級）；
（5）測量花鍵（25×21×6mm）；
（6）測量平鍵（5×5mm）；
（7）測量螺紋軸（M10-16，長78mm）；
（8）測量齒輪（Z=20，m=3，齒寬14mm）。
七、表麵粗糙度對比檢測
1、標準對比樣塊（哈量）
（1）外圓車削表麵粗糙度對比樣塊（一套）；
（2）端銑表麵粗糙度對比樣塊（一套）；
（3）刨削表麵粗糙度對比樣塊（一套）；
（4）平麵磨削表麵粗糙度對比樣塊（一套）。
2、檢驗零件
（1）外圓車削表麵粗糙度對比零件（套）；
（2）端銑表麵粗糙度對比零件（套）；
（3）刨削表麵粗糙度對比零件（套）；
（4）平麵磨削表麵粗糙度對比零件（套）。
