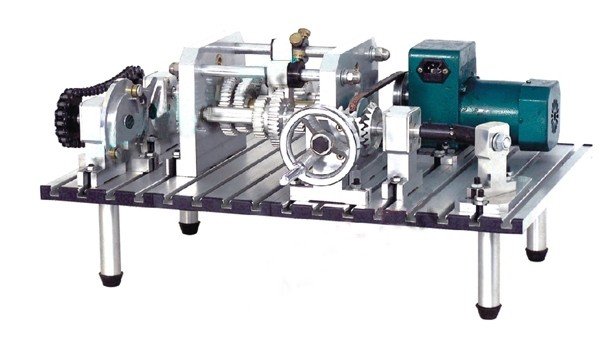

MY-526 便攜式機械係統傳動創新組合設計實驗台

便攜式機械係統傳動創新組合設計實驗台-使用的目的：
機械傳動裝置是機器或機組的主要組成部分，起著傳遞動力或改變運動的重要作用。根據需要選擇傳動類型，組合出合理的機械傳動方案，是《機械設計》課程教學中的重要內容。
使用目的在於：
1、加深對各種類型的機械傳動的感性認識和理論認識；
2、通過拚裝各種組合傳動方案，可對比分析不同方案的傳動特點,本實驗箱是培養學生創新能力的理想平台；
3、本實驗箱為便攜式，可電動、也可手動，可配置在開放實驗室，學生也可借用，利用課餘時間進行拚裝，提高學生動手能力和學習興趣。
二、實驗內容：
1、拚裝各種類型組合的機械傳動，觀察各種單級傳動，分析其傳動原理及特點；
2、對比分析不同組合傳動的特點。
三、實驗台簡介：
1、實驗箱配置及主要技術參數；本實驗箱備有63種162個自製零部件、20種標準件及8種外購件，還有4種5件拚裝工具。箱內大部分零件采用硬鋁合金精製，加工精度高，使用輕巧方便，工作台麵板為帶T形槽硬鋁型材製作，組裝方便快速。各種零件的名稱、數量及主要技術參數如附表所示。
2、拚裝方案：利用本實驗箱配備的零部件可組裝數十種機械傳動方案
主要有：
（1）單級傳動：V帶傳動、鏈傳動、圓柱齒輪傳動、圓錐齒輪傳動、槽輪機構、單十字萬向聯軸器傳動等。
（2）變速器：參照CA6132精密車床變速器設計。
手動滑動套，使兩三聯齒輪分別沿二根花鍵軸滑移，通過三根傳動軸（二根花鍵軸及一根平鍵軸）上不同的齒輪齧合，可得9級傳動比。三根傳動軸可三角形布置，也可展開布置。卸下平鍵軸，裝上中介輪軸及介輪，可得含介輪的齒輪傳動。
（3）多級組合傳動：可在上述單級傳動及變速器中任選兩種或兩種以上，用聯軸器或離合器聯接組成多級組合傳動。
例如：
手輪—V帶—槽輪機構組合傳動
手輪—鏈—槽輪機構組合傳動
手輪—V帶—離合器—鏈—槽輪機構組合傳動
手輪—錐齒輪—槽輪機構—V帶組合傳動
手輪—錐齒輪—槽輪機構—鏈輪組合傳動
手輪—錐齒輪—變速器—柱銷或滾子鏈聯軸器—鏈—槽輪機構組合傳動
手輪—各種聯軸器—鏈—槽輪機構組合傳動
手輪—變速器（中介輪）—離合器—V帶組合傳動
電機—V帶—槽輪機構組合傳動
電機—V帶—鏈—槽輪機構組合傳動
電機—V帶—單十字萬向聯軸器傳動
電機—V帶—離合器—鏈—槽輪機構組合傳動
電機—V帶—槽輪機構—V帶（或鏈輪）組合傳動
電機—V帶—滑塊聯軸器—V帶（或鏈）組合傳動
電機—V帶—錐齒輪—變速器—柱銷或滾子鏈聯軸器—鏈—槽輪機構組合傳動
電機—V帶—各種聯軸器—鏈—槽輪機構組合傳動
電機—V帶—變速器（中介輪）—離合器—V帶組合傳動
四、技術參數
1、電機功率：60W
2、外形尺寸：690×495×165mm
3、拚裝後尺寸：640×445×320mm
4、總重量：28Kg

友情提示：
1、設備驗收：各采購單位收貨時請檢查便攜式機械係統傳動創新組合設計實驗台的貨品外觀，核實便攜式機械係統傳動創新組合設計實驗台的數量及配件，拒收處於受損狀態的便攜式機械係統傳動創新組合設計實驗台；
2、設備質保：茂育將為各采購單位提供便攜式機械係統傳動創新組合設計實驗台產品說明書內的質保條件和質保期，在質保範圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的便攜式機械係統傳動創新組合設計實驗台選型錯誤或購買數量錯誤，造成便攜式機械係統傳動創新組合設計實驗台的退換貨要求，將不被接受；
4、設備貨期：便攜式機械係統傳動創新組合設計實驗台的發貨期為參考值，如您需要了解便攜式機械係統傳動創新組合設計實驗台的精確貨期，請與茂育的銷售人員聯係；
5、谘詢電話：如各采購單位對便攜式機械係統傳動創新組合設計實驗台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關便攜式機械係統傳動創新組合設計實驗台的技術谘詢。
