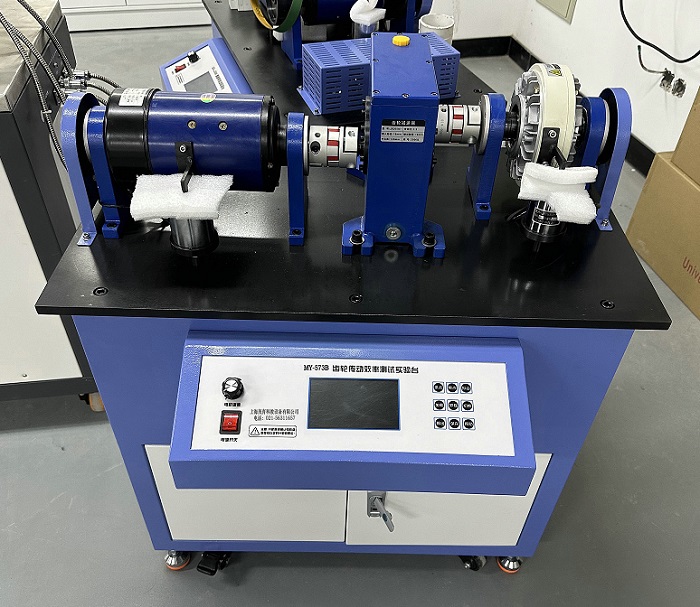

MY-573B齒輪傳動效率測試實驗台

一、齒輪傳動效率測試實驗台-產品概況：
實驗台是采用傳感器、微機等先進測控技術的多媒體可視化綜合實驗台，操作方便、效果直觀等優點，用於測試圓柱齒輪傳動或齒輪傳動的效率，適於開放實驗室配備。
二、實驗目的及內容：
1、圓柱齒輪傳動效率、轉速和載荷的測定與分析；
2、掌握測量轉矩、轉速、效率、功率等方法
三、產品特點
1、實驗台組件采用整體式結構，提高了裝配精度，安裝調整、更加迅速方便；
2、本實驗台除設計有測試電機力（轉矩）傳感器外還設計有磁粉加載力（轉矩）傳感器，可測試並反饋磁粉加載器輸出轉矩，如此取樣數據是磁粉加載器的實際轉矩，使傳動效率測量精度更高。
3、該實驗台操作簡便、安全、直觀性強、傳感器測量精度高，係統數據傳輸穩定可靠；使用RS232串口與計算機通訊。
4、實驗台外形為工作台板+箱體落地式結構，工作台板材料為高強度冷軋鋼板，經铇、銑、平磨等工序精工製作，表麵光亮，達二級平板精度，剛度大、抗震性能好。鋼製件精加工表麵均作防鏽處理，發蘭、鍍鎳；箱體表麵噴塑平整光滑清潔、無劃跡和脫落斑點。箱體底部裝有可調地腳螺栓和活動輪，便於實驗室調整布置。
5、配備專用實驗軟件對數據進行處理、分析，可以顯示、保存、打印實測實驗曲線。
三、主要配置及參數：
1、圓柱齒輪減速器1台；m=2 z1=14 z2= 70 加工精度8-8-7GK和8-8-7EJ
2、5英寸彩色觸摸液晶屏 1塊，分辨率800X480
3、直流調速電機 1台調速0-1450rpm ，功率 355W；
4、壓力傳感器：2個精度0.1%
5、測速裝置：2套
6、裝拆工具 1套
7、專用軟件光盤 1張；
8、使用說明與實驗指導書 1本
9、外形尺寸約800×450×1000mm；
10、重量：約110 kg

友情提示：
1、設備驗收：各采購單位收貨時請檢查齒輪傳動效率測試實驗台的貨品外觀，核實本齒輪傳動效率測試實驗台的數量及配件，拒收處於受損狀態的齒輪傳動效率測試實驗台；
2、設備質保：红桃视频app將為各采購單位提供齒輪傳動效率測試實驗台產品說明書內的質保條件和質保期，在質保範圍內提供對本齒輪傳動效率測試實驗台的免費維修，超出條件承諾時提供對齒輪傳動效率測試實驗台的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的齒輪傳動效率測試實驗台選型錯誤或購買數量錯誤，造成齒輪傳動效率測試實驗台的退換貨要求，將不被接受；
4、設備貨期：對齒輪傳動效率測試實驗台的發貨期為參考值，如您需要了解齒輪傳動效率測試實驗台的精確貨期，請與红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對齒輪傳動效率測試實驗台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關齒輪傳動效率測試實驗台的技術谘詢。
