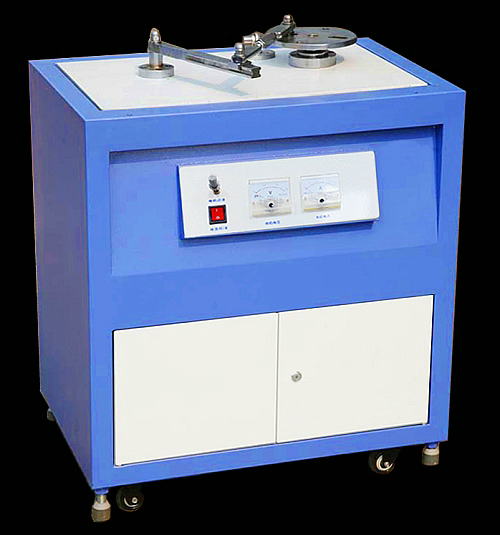

MY-551曲柄搖杆機構計算機設計仿真測試綜合實驗台

一、曲柄搖杆機構計算機設計仿真測試綜合實驗台-用於典型的平麵連杆機構的設計和綜合性實驗,用於典型的平麵連杆機構的設計和綜合性實驗，是構建機械原理實驗室的重要設備之一。
二、實驗項目內容：
1、改變機構構件的杆長和位置，進行搖杆運動規律的實測與仿真，了解速度波動的影響和機構的急回特性。
2、進行機架振動的實測與仿真，了解激振力對機架振動的影響。
3、通過多媒體軟件進行曲柄搖杆機構的設計和連杆曲線的設計。
三、主要配置及技術參數：
1、曲柄長         40-60mm；      連杆長      280-320mm；
2、滑塊行程       0-160mm；      搖杆長度     200-260mm；
3、光柵角位移傳感器 2個    5V/1000P／轉；
4、振動傳感器 1個     橫向靈敏度比≤5%；
5、電荷放大器 1個     精度≤2%（160Hz）；
6、帶減速器的直流電機   功率90W   調速範圍：0～200r/min；
7、外形尺寸 680×480×720 mm；

友情提示：
1、設備驗收：各采購單位收貨時請檢查曲柄搖杆機構計算機設計仿真測試綜合實驗台的貨品外觀，核實本裝置的數量及配件，拒收處於受損狀態的曲柄搖杆機構計算機設計仿真測試綜合實驗台；
2、設備質保：红桃视频app將為各采購單位提供曲柄搖杆機構計算機設計仿真測試綜合實驗台產品說明書內的質保條件和質保期，在質保範圍內提供對本裝置的免費維修，超出條件承諾時提供對曲柄搖杆機構計算機設計仿真測試綜合實驗台的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的曲柄搖杆機構計算機設計仿真測試綜合實驗台選型錯誤或購買數量錯誤，造成曲柄搖杆機構計算機設計仿真測試綜合實驗台的退換貨要求，將不被接受；
4、設備貨期：曲柄搖杆機構計算機設計仿真測試綜合實驗台的發貨期為參考值，如您需要了解曲柄搖杆機構計算機設計仿真測試綜合實驗台的精確貨期，請與红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對曲柄搖杆機構計算機設計仿真測試綜合實驗台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關曲柄搖杆機構計算機設計仿真測試綜合實驗台的技術谘詢。
