主頁 > 產品介紹 > 機械創新實訓設備 > 《機械原理》多媒體仿真設計綜合實驗裝置 2025-04-16

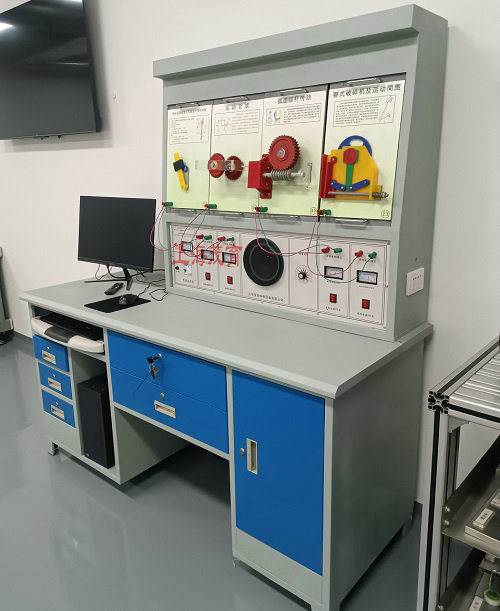

MY-535《機械原理》多媒體仿真設計綜合實驗裝置

《機械原理》多媒體仿真設計綜合實驗裝置-集設計、測試、創新於一體的多媒體綜合實驗設備，適用於《機械基礎》、《機械設計》、《機械原理》、《機械零件》等課程。本實驗裝置具有理論性和實踐性的雙重特點。本實驗裝置從內容構成上包含原理基礎和基礎設計二部分。實驗裝置采用機械原理多媒體軟件用電腦動畫語音演示模型運動規律，同時也可以聲動、同步演示模型；多媒體軟件包含70件機構模型動畫內容和部分設計軟件；實驗裝置采用70塊模塊板模型和說明供學生使用；模塊板可隨課程內容需要進行更換操作。
二、產品特點：
1、實驗台采用P4電腦主機一台、17寸顯示器一台、鼠標、鍵盤各一個。
2、利用媒體軟件界麵，用二/三維動畫生動演示各種機構運動全過程、並且采用語音講解各種機構功能和原理，使學生實現理論與實際的緊密結合。
3、利用模塊板文字圖表說明文件，指導學生獨立分析機械基礎結構和運動方式，培養看圖識圖分析能力。
4、利用實物模型讓學生深入了解機構組成和結構原理，增加學生設計與分析課程內容，培養學生的創新意識。
5、實驗裝置采用70件模型和70塊文字圖表板和6個設計軟件，分別介紹各種機構的功能和結構及用途和作用。
6、本裝置采用組件式結構，更換文字圖表板和模型便捷，如需擴展功能或開發新實驗，隻需添加文字圖表板和模型即可，永不淘汰。
三、實驗台配置內容：

序號	名稱	說明	序號	名稱	說明
1	單缸內燃機及機構簡圖	所有模型均製作相應的動畫圖像采用多媒體控製軟件二維或三維動畫演示播放，形象生動地演示各種模型的運動原理過程。	39	外齧合直齒圓柱齒輪傳動	所有模型均製作相應的動畫圖像采用多媒體控製軟件進行二維或三維動畫演示播放，形象生動地演示各種模型的運動原理過程。
2	縫紉機及機構簡圖		40	外齧合斜齒圓柱齒輪傳動
3	運動副(6件-配動畫效果)		41	人字齒輪傳動
4	鉸鏈四杆機構形式		42	內齧合直齒輪傳動
5	曲柄搖杆機構		43	齒輪齒條傳動
6	雙曲柄機構		44	螺旋齒輪傳動
7	壓力角和傳動角		45	斜齒輪齒條傳動
8	雙搖杆機構		46	圓錐齒輪傳動
9	曲柄存在的條件		47	曲線齒輪傳動
10	夾緊機構		48	蝸輪蝸杆傳動
11	曲柄滑塊機構		49	弧麵蝸杆傳動
12	轉動導杆機構		50	標準齒輪傳動的主要參數
13	曲柄搖塊機構		51	漸開線齒輪各部分名稱和符號
14	雙滑塊機構		52	漸開線齒輪的重合度
15	雙轉塊機構		53	齒廓齧合基本定律推導過程
16	橢圓儀機構		54	變位齒輪的概念
17	正弦機構		55	漸開線的形成
18	給定速度變化係數K設計四杆機構		56	周轉輪係
19	給定連杆位置設計四杆機構		57	差動輪係
20	給定架杆的對應位置設計四杆機構		58	行星輪係

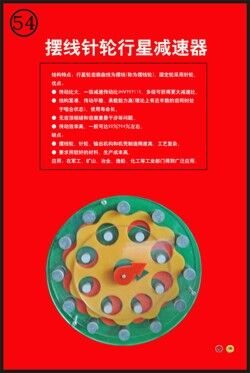

21	給定速度變化係數設計導杆機構		59	擺線針輪機構
22	泵(2件)		60	運動合成
23	鄂式破碎機及運動簡圖		61	諧波傳動
24	飛剪		62	外齧合槽輪機構

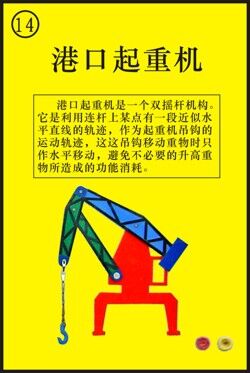

25	港口起重機		63	內齧合槽輪機構
26	盤形凸輪機構		64	球麵槽輪機構

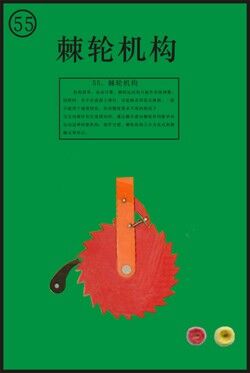

27	盤形凸輪機構(擺動滾子)		65	棘輪機構
28	盤形凸輪機構(滾子直動)		66	兄弟不同遭遇(防逆棘輪機構)
29	盤形凸輪機構(平底直動)		67	齒輪間歇機構

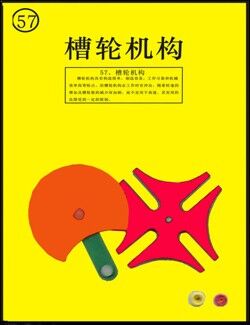

30	移動凸輪機構		68	內齧合間歇機構
31	槽凸輪機構		69	空間間歇機構
32	等徑凸輪機構		70	4R萬向節
33	等寬凸輪機構		71	連杆曲線設計軟件	動態設計軟件實驗
34	主回凸輪機構		72	轉動導杆機構設計軟件
35	圓柱凸輪機構(2件)		73	雙搖杆機構設計軟件

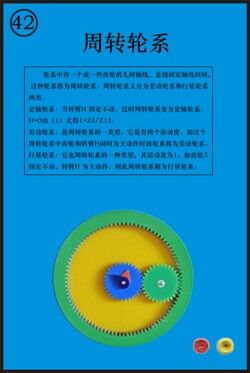

36	凸輪反轉原理求位移曲線		74	雙曲柄機構設計軟件
37	輪廓與曲線的位移關係		75	凸輪設計軟件
38	偏置從動件輪廓曲線設計步驟		76	齒輪計算軟件

四、主要技術參數
1、工作電源：單相220V交流電源。
2、結構：實驗台為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-100-+400C。
4、整機功耗：＜1KW
5、實驗台外形尺寸：1600×750×1750mm

友情提示：
1、設備驗收：各采購單位收貨時請檢查《機械原理》多媒體仿真設計綜合實驗裝置的貨品外觀，核實《機械原理》多媒體仿真設計綜合實驗裝置的數量及配件，拒收處於受損狀態的機械係統搭接與測試實驗台；
2、設備質保：红桃视频app將為各采購單位提供《機械原理》多媒體仿真設計綜合實驗裝置產品說明書內的質保條件和質保期，在質保範圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的《機械原理》多媒體仿真設計綜合實驗裝置選型錯誤或購買數量錯誤，造成《機械原理》多媒體仿真設計綜合實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對《機械原理》多媒體仿真設計綜合實驗裝置的發貨期為參考值，如您需要了解《機械原理》多媒體仿真設計綜合實驗裝置的精確貨期，請與茂育的銷售人員聯係；
5、谘詢電話：如各采購單位對《機械原理》多媒體仿真設計綜合實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關《機械原理》多媒體仿真設計綜合實驗裝置的技術谘詢。
