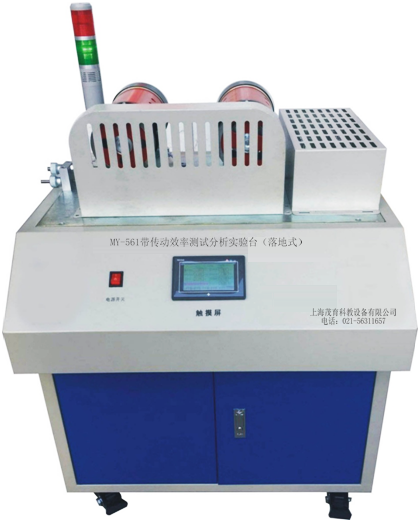

MY-562帶傳動效率測試分析實驗台

帶傳動效率測試分析實驗台-實驗內容:
1、帶、鏈傳動效率的測定,通過計算機測試分析軟件測試並自動繪製滑差曲線和效率曲線;
2、通過觸摸屏顯示麵板顯示麵板讀數進行平皮帶傳動效率的測定,人工繪製滑差曲線和效率曲線。
二、
性能特點:
1、利用拉壓傳感器獨特的張緊力測試裝置,來測試皮帶的張緊力,能實現皮帶傳動受力分
析實驗;
2、帶傳動的張緊力通過旋鈕調節,張緊力的大小通過傳感器獲得,並在觸摸屏顯示麵板上
   顯示;
3、采用傳感器和A/D采集並轉換成主動帶輪和從動帶輪的驅動力矩和阻力矩數據,采用角位移傳感器和A/D板采集並轉換成主、從動帶輪的轉數。最後輸入計算機進行處理作出滑動曲線和效率曲線;
4、帶傳動實驗台與觸摸屏顯示麵板為集成一體(顯示麵板非獨立裝置),觸摸屏顯示麵板上有顯示轉矩、轉速、張緊力、加載、主電機輸入電壓電流,從電機輸入電壓電流等項目;並且通過觸摸屏的上加速和減速按扭可以控製電機轉速的變化。
5、可通過計算機測試分析軟件進行皮帶傳動的運動模擬,可觀察彈性滑動及打滑現象;
6、計算機測試分析軟件功能強大,可自動或人機結合進行測試分析、理論仿真、保存數據和提交實驗報告。
7、帶傳動實驗台配備有上位機及上位機測控軟件。、
1)上位機測控軟件,能獲取帶傳動實驗數據並進行數據處理。
2)上位機配置:CPU為雙核,主頻≧3.3GHZ,內存≧8G,硬盤空間≧500G。
三、上位機測控軟件內容及特點:
1、利用串口實現數據采集箱與電腦之間的通訊;
2、可以實時顯示運動參數的適時變化曲線;
四、造型及表麵處理:
1、大氣美觀、實物感強、加工精細;
2、金屬外露件鍍鉻、其他表麵防鏽處理加噴塑;
3、塑表麵平整、光滑清、清潔無劃痕和脫落斑點。
五、
主要技術參數:
1、驅動電機功率:355W
2、負載電機功率:355W、負載變動範圍:0-300W(有級)
3、調速方式:電子調速;
4、調速範圍:0-800rpm;
5、帶輪基準直徑:
平帶輪D1=D2=120mm;
平帶輪采用複合材料製成,帶長880×18×2mm;
     平底帶輪:D1=D2=120mm 帶輪包角=180°
6、三角帶輪:D1=D2=120mm 帶輪包角=180°
7、額定轉矩:T=1.68N·m ;
8、測力矩傳感器:量程=10kg、精度:1%FS ;2個
9、拉壓傳感器:量程=10kg精度:0.3%FS ;1個
10、光電編碼器:2個、脈衝:1024P
11、外形尺寸:740×475×1100mm;
12、重量(約):100kg;
六、
基本配置:
1、測力傳感器:2個:量程5kg;
2、拉壓傳感器:1個、量程5kg;
3、光電編碼器:2個、脈衝:1024P
4、測試分析軟件:1套;
5、隨機工具:1套;
