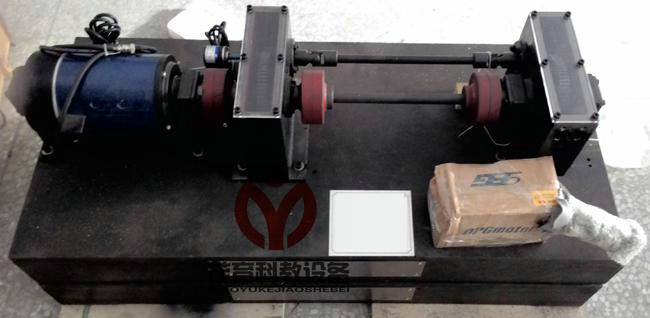

MY-572封闭功率流式齿轮传动效率实验台

封闭功率流式齿轮传动效率实验台-采用悬挂式齿轮箱不停机加载方式，加载方便、操作简单安全、耗能少。在数据处理方面，既可直接抄录数据手工计算，也可以和计算机接口组成具有数据采集处理，结果曲线显示，信息储存、打印输出等多种功能的自动化处理系统。该系统具有体积小、重量轻、电机一体化相结合等特点。
一、实验目的：
1、了解封闭功率流式齿轮实验台的基本原理、特点及测定齿轮传动效率的方法。
2、通过改变载荷，测出不同载荷下的传动效率和功率。输出T1-T9关系曲线及η－T9曲线。其中T1为轮系输入扭矩（即电机输出扭矩），T9为封闭扭矩（也即载荷扭矩）。η为齿轮传动效率。
3、具有网络通讯口联接本公司开发出来的多机通讯转换器，用一台PC机连接成一个小系统的局域网络实验系统。可大大提高实验室计算机的使用效率，使实验室工作向智能化、网络化发展。
二、主要技术参数：
1、直流电机1台：额定功率355W，额定转速 0～1000r/min，输入电源：单相三线 AC220V±10% 50Hz
2、电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A。
3、直流调速器1个：采用PWM脉宽调制技术，输出电压 0～110VDC，输出电流 4ADC。
4、数显转速表1个：显示电机的输出转速。
5、数显转速表1个：显示电机的输出转速。
6、数据采集器 1套：具有一路模拟量输入通道和一路数字量输入通道。
7、称重传感器1个：额定载荷5kg；灵敏度1.0mV/V。
8、光电传感器1个：可精确的测量电机的转速。
9、机械零部件1套：齿轮、联轴器、刚性轴、弹性轴等。
10、速比：i=1
11、最大封闭功率：P8=1500W
12、试验齿轮模数：m=2
13、齿数：Z4=Z3=Z2=Z1=38
14、最大封闭扭矩：TB=15NM
15、中心矩：A=76mm
16、外形尺寸：900×620×880(mm)
17、重量：90kg
三、实验台架
采用2.0mm或以上的铁质双层亚光密纹喷塑结构，内部框架结构，下拉式操作面板，铸件平板台面。设有带锁柜子，可放置配件及资料等。设有四个带刹车万向轮，便于移动和固定。

友情提示：

1、设备验收：各采购单位收货时请检查封闭功率流式齿轮传动效率实验台的货品外观，核实本实验台的数量及配件，拒收处于受损状态的本实验台；

2、设备质保：茂育将为各采购单位提供封闭功率流式齿轮传动效率实验台产品说明书内的质保条件和质保期，在质保范围内提供对封闭功率流式齿轮传动效率实验台的免费维修，超出条件承诺时提供对本实验台的有偿维修；

3、设备退换货：各采购单位单方面原因导致的封闭功率流式齿轮传动效率实验台选型错误或购买本实验台数量错误，造成封闭功率流式齿轮传动效率实验台的退换货要求，将不被接受；

4、设备货期：封闭功率流式齿轮传动效率实验台的发货期为参考值，如您需要了解封闭功率流式齿轮传动效率实验台的精确货期，请与红桃视频app的销售人员联系；

5、咨询电话：如各采购单位对封闭功率流式齿轮传动效率实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关封闭功率流式齿轮传动效率实验台的技术咨询。
