MY-575帶.鏈傳動實驗台

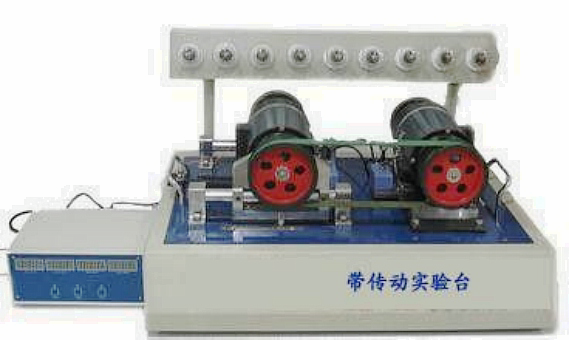

（參考圖）

帶、鏈傳動實驗台-實驗內容：
（1）平皮帶和三角帶滑差率和皮帶傳動效率的測定，通過計算機測試分析軟件測試並自動繪製滑差曲線和效率曲線；
（2）通過液晶顯示麵板讀數進行平皮帶和三角帶滑差率和皮帶傳動效率的測定，人工繪製滑差曲線和效率曲線。
二、性能特點：
（1）通過液晶顯示麵板讀數或計算機測試分析軟件進行皮帶滑差率和傳動效率的測定，實現兩種實驗手段可作綜合性實驗。
（2）可通過計算機測試分析軟件進行傳動過程的模擬，可觀察彈性滑動現象。
（3）可更換不同直徑的平皮帶輪和三角帶輪，做不同帶傳動的實驗。
三、軟件內容及特點：
（1）利用串口實現數據采集箱與電腦之間的通訊；
（2）可以實時顯示運動參數的適時變化曲線；
（3）實時顯示運動參數和變化曲線、參數采集、分析、自動生成EXCEL表格、實驗結果保存、停止等。
四、造型及表麵處理：
（1）大氣美觀、實物感強、加工精細；
（2）金屬外露件鍍鉻、其他表麵防鏽處理加噴塑；
（3）塑表麵平整、光滑清、清潔無劃痕和脫落斑點。
五、主要技術參數：
（1）驅動電機功率：355W
（2）負載電機功率：355W
（3）調速方式：電子調速；
（4）轉速n=0-1200rpm；
（5）調速範圍：10-1200rpm；
（6）帶輪基準直徑：
平帶輪D1=D2=120mm；三角帶輪D1=D2=100；平帶輪采用複合材料製成，帶長985mm；三角皮帶：A 925；
帶輪主體材料：45＃鋼、表麵防鏽處理；
（7）額定轉矩：T=1.68N·m ；
（8）測力矩傳感器：量程=10kg；
（9）光電位移傳感器：60柵/轉
（10）皮帶初拉力：3㎏
（11）砝碼1㎏：2個、砝碼0.5㎏：2個
（12）外形尺寸：800*450*1100mm；
（13）重量：70kg；
六、基本配置：
（1）測力傳感器：2個：量程5kg；
（2）光電位移傳感器：2個；
（3）數據采集係統：1套；
（4）測試分析軟件：1套；
（5）隨機工具：1套；

友情提示：

1、設備驗收：各采購單位收貨時請檢查帶、鏈傳動實驗台的貨品外觀，核實帶、鏈傳動實驗台的數量及配件，拒收處於受損狀態的帶、鏈傳動實驗台；

2、設備質保：红桃视频app將為各采購單位提供帶、鏈傳動實驗台產品說明書內的質保條件和質保期，在質保範圍內提供對帶、鏈傳動實驗台的免費維修，超出條件承諾時提供對帶、鏈傳動實驗台的有償維修；

3、設備退換貨：各采購單位單方麵原因導致的帶、鏈傳動實驗台選型錯誤或購買帶、鏈傳動實驗台數量錯誤，造成帶、鏈傳動實驗台的退換貨要求，將不被接受；

4、設備貨期：對帶、鏈傳動實驗台的發貨期為參考值，如您需要了解帶、鏈傳動實驗台的精確貨期，請與红桃视频app的銷售人員聯係；

5、谘詢電話：如各采購單位對帶、鏈傳動實驗台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關帶、鏈傳動實驗台的技術谘詢。
