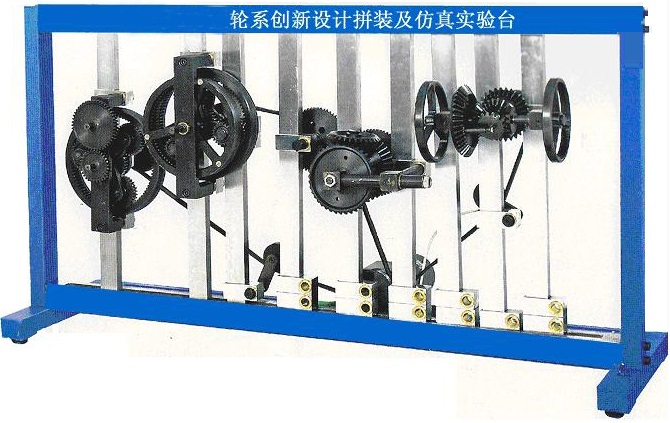

MY-521B輪係創新設計拚裝及仿真實驗台

輪係創新設計拚裝及仿真實驗台-偏重於輪係的分類及設計、分析與運用。是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力而研製的、國內獨家生產的一種新型綜合實驗台。
通過各類輪係的搭接，可使學生對輪係的結構、分類、應用，輪係的傳動比計算，行星輪係設計中應注意的基本問題（包括類型的選擇、傳動效率與齒數的確定）等有一個更全麵、更清晰、更透徹的理解與掌握。
實驗台的實驗項目集成度高、機構搭接便利、尺寸精度高、定位準確，教學實踐表明：該實驗台能激勵學生的學習主動性、創新能力、培養學生的獨立工作能力，值得在高等院校中推廣使用。
一、實驗台特點：
1、該實驗台構思慎密、設計精巧、能確保組成機構的各個運動構件在運動中不發生幹涉，零部件通用性好、便於學生實驗操作。
2、該實驗台幾乎所有零件加工精度高，外形美觀、維護方便、使用壽命長。
3、該實驗台每套一個機架，配有電動機、V帶傳動裝置通過懸臂杆張緊輪張緊，實驗台機構搭接方式靈活、固定運動副位置在平麵坐標上可以任意調節。
二、應用範圍：
課程設計、畢業設計中進行輪係方案設計拚裝實驗。
課外學生進行機構運動創新設計方案的拚裝實驗。
三、可搭接機構種類：
1、2K-H型行星輪係         16種
2、2K-H型差動輪係         24種
3、3K周轉輪係               1種
4、定軸輪係                  1種
5、複合輪係                  2種
6、運動分解、合成            2種
四、主要技術參數
1、實驗台機架外形尺寸1200mm×450mm×800mm（長×寬×高）
2、旋轉電機功率N=60W、 220V、轉速：輸出轉速n=10轉/分。
五、該實驗台配備了輪係及空間機構虛擬三維實體裝配搭接軟件；
1、該軟件建有三維零件庫，配有零件功能和應用文字說明。
2、軟件能完成實驗台運動副和杆組拚接方法的軸向爆炸式動畫演示。並配有相應的運動副簡圖及文字說明。
3、軟件完成16種空間機構的組裝及運動演示。能進行軸向爆炸式分離和組合動畫演示，並配有相應的機構簡圖及文字說明。
4、軟件具有機構搭接的組裝幹涉錯誤的判斷功能，並給出判斷後的機構組件正確的安裝順序清單，提供給學生實踐操作作用。
六、附件
1、搭接圖一套共六張
2、搭接明細表一份
3、零部件明細表一份（代裝箱單）

友情提示：

1、設備驗收：各采購單位收貨時請檢查輪係創新設計拚裝及仿真實驗台的貨品外觀，核實輪係創新設計拚裝及仿真實驗台的數量及配件，拒收處於受損狀態的本實驗台；

2、設備質保：红桃视频app（yù）將為各采購單位提供輪係創新設計拚裝及仿真實驗台產品說明書內的質保條件和質保期，在質保範圍內提供對輪係創新設計拚裝及仿真實驗台的免費維修，超出條件承諾時提供對本實驗台的有償維修；

3、設備退換貨：各采購單位單方麵原因導致的輪係創新設計拚裝及仿真實驗台選型錯誤或購買輪係創新設計拚裝及仿真實驗台數量錯誤，造成本實驗台的退換貨要求，將不被接受；

4、設備貨期：對輪係創新設計拚裝及仿真實驗台的發貨期為參考值，如您需要了解輪係創新設計拚裝及仿真實驗台的精確貨期，請與红桃视频app的銷售人員聯係；

5、谘詢電話：如各采購單位對輪係創新設計拚裝及仿真實驗台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關輪係創新設計拚裝及仿真實驗台的技術谘詢。
