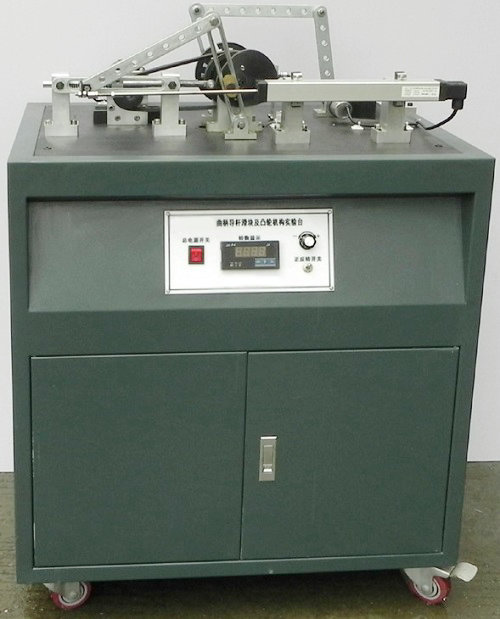

MY-552C曲柄導杆滑塊凸輪機構實驗裝置

曲柄導杆滑塊凸輪機構實驗裝置-的顯著特點是一機多用，實驗裝置采用模塊結構，一台設備可實現五種機構的快速拚裝及測試（曲柄滑塊機構、曲柄導杆滑塊機構、曲柄搖杆機構、曲柄導杆搖杆機構、凸輪機構）。
一、實驗裝置性能特點：
1、杆構件的長度可進行無級調節、分析該參數改變對機構運動特性的影響；
2、配備專用的計算機測控軟件，功能強大，可實時動態繪製機構運動特性曲線，進行運動模擬仿真，實驗數據保存打印，實驗報告生成等。
二、實驗內容
1、滑塊線位移、線速度、線加速度等運動特性。
2、搖杆角位移、角速度、角加速度等運動特性。
3、曲柄的轉速及回轉不勻率。
4、比較曲柄導杆滑塊機構與曲柄滑塊機構的性能差別。
5、比較曲柄導杆搖杆機構與曲柄搖杆機構的性能差別。
6、曲柄長度、連杆長度都可調整，分析該參數改變，對機構運動特性的影響。
7、等加速凸輪與偏心凸輪直動從動杆運動規律的比較。
8、平底從動杆與滾子從動杆運動規律的差異。
9、各機構的動畫效果圖及其理論曲線。
10、實測曲線與理論曲線的比較。
三、主要技術參數：
1、直流電機：125W/220V、轉速：0－1500rpm
2、光柵角位移傳感器：輸出電壓:0～5V;脈衝數：1000P：1支
3、光柵角位移傳感器：輸出電壓:0～5V;脈衝數：360P：1支
4、蝸輪減速箱速比：1/10
5、主軸調速範圍：0～150rpm
6、曲柄長度可調範圍：25-45mm
7、滑塊偏置可調範圍：±5 mm
8、連杆長度可調範圍：30mm
9、導杆擺角範圍：400左右
10、凸輪廓線升程：30mm
11、凸輪滾子從動件偏置調節範圍：±5 mm
12、外形尺寸：500×380×300mm

友情提示：

1、設備驗收：各采購單位收貨時請檢查曲柄導杆滑塊凸輪機構實驗裝置的貨品外觀，核實曲柄導杆滑塊凸輪機構實驗裝置的數量及配件，拒收處於受損狀態的本實驗台；

2、設備質保：红桃视频app將為各采購單位提供曲柄導杆滑塊凸輪機構實驗裝置產品說明書內的質保條件和質保期，在質保範圍內提供對曲柄導杆滑塊凸輪機構實驗裝置的免費維修，超出條件承諾時提供對本實驗台的有償維修；

3、設備退換貨：各采購單位單方麵原因導致的曲柄導杆滑塊凸輪機構實驗裝置選型錯誤或購買曲柄導杆滑塊凸輪機構實驗裝置數量錯誤，造成本實驗台的退換貨要求，將不被接受；

4、設備貨期：曲柄導杆滑塊凸輪機構實驗裝置的發貨期為參考值，如您需要了解曲柄導杆滑塊凸輪機構實驗裝置的精確貨期，請與红桃视频app的銷售人員聯係；

5、谘詢電話：如各采購單位對曲柄導杆滑塊凸輪機構實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關曲柄導杆滑塊凸輪機構實驗裝置的技術谘詢。
