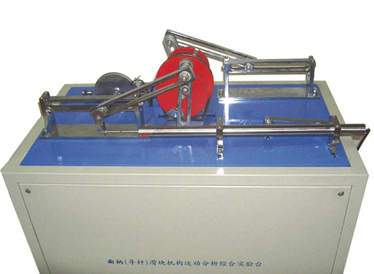

MY-552C曲柄滑塊導杆凸輪機構實驗台

曲柄滑塊導杆凸輪機構實驗台-主要技術參數：
1、直流電機功率：125W；
2、調速範圍：0~200 rpm；
3、直線位移傳感器（WYDC-200L）：L=160mm；
4、光柵角位移傳感器（MOC70T3）：360脈衝/轉；
5 曲柄長度可調範圍：20~60mm；
導杆長度可調範圍：50~150mm；
連杆長度可調範圍：50~220mm；
滑塊偏心距：0~10mm；
6、可拚裝機構類型：2種；
7、外形尺寸：600×510×800 mm；
8、重量：55kg。
二、基本配置：
1、結構為實驗台機架；
2、直流電動機及帶傳動裝置；
3、由曲柄、導杆、連杆和滑塊組成的實驗機構及其對稱機構；
4、直線位移傳感器一個：WYDC-160L；
5、光柵角位移傳感器：360脈衝/轉；
6、數據采集係統一套；配套教學軟件一套；
1）采集凸輪機構滑塊運動規律曲線
2）采集角度曲線規律
3）采集滑塊往複運動規律曲線
4）轉數調節
7、隨機工具一套；
三、實驗內容：
1、曲柄滑塊機構、曲柄導杆滑塊機構的虛擬設計及實物機構拚裝；
2、曲柄的運動檢測，滑塊運動仿真及實測對比分析；
3、前級帶傳動的彈性滑動對曲柄（導杆）滑塊機構速度波動的影響
4、機架振動檢測及對稱和非對稱機構平衡實驗；
5、連杆上點的運動軌跡虛擬分析。
四、性能特點：
1、可進行曲柄滑塊機構及牛頭刨床機構的簡單拚裝；
並對曲柄及滑塊進行運動檢測與仿真；
2、所有杆構件長度及滑塊偏心距均（jun1）可進行無級調節；
3、實驗機構配置對稱機構，可測試分析對稱機構和不對稱機構的平衡性能。
4、檢測係統集數據采集與電機調節控製於一體；
5、測試係統采用先進的AVR係列單片機係統，以串口通訊，測試數據精度高、速度快、穩定；
6、驅動直流電機可進行無級調速，以滿足實驗機構的不同運動要求；
7、測試分析軟件設置有實驗教學界麵，方便學生自己動手進行實驗，適應應開放性實驗教學的需要。
8、實驗台平台以槽鋼為主要結構，實驗機構和傳動部分均（jun1）在平台上進行裝配。
五、造型及表麵處理：
1、造型美觀、大氣、實物感強；
2、運動構件加工精細；
3、主要構件外露表麵鍍鉻；其他構件表麵防鏽處理加噴塑；

友情提示：
1、設備驗收：各采購單位收貨時請檢查曲柄滑塊導杆凸輪機構實驗台的貨品外觀，核實曲柄滑塊導杆凸輪機構實驗台的數量及配件，拒收處於受損狀態的設備；
2、設備質保：茂育將為各采購單位提供曲柄滑塊導杆凸輪機構實驗台產品指導書和質保期，在質保範圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的曲柄滑塊導杆凸輪機構實驗台選型錯誤或設備購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對曲柄滑塊導杆凸輪機構實驗台的發貨期為參考值，如您需要了解曲柄滑塊導杆凸輪機構實驗台的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對曲柄滑塊導杆凸輪機構實驗台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關曲柄滑塊導杆凸輪機構實驗台的技術谘詢；
