MY-589标准零件实测绘图训练装置

一、标准零件实测绘图训练装置-产品特点
1、项目实际化：以实际标准零件为训练对象；
2、功能系统化：看图找标准零件、标准零件测量、标准零件绘图三位一体的训练模式；由简单标准零件到复杂标准零件的训练过程。
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会。
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；
5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。

二、产品参数

《标准零件》实测绘图训练组合装置
项目	参数	项目	参数
外形尺寸	40×30×7cm	重量	5(kg)

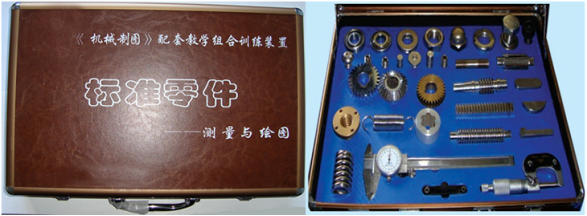

标准零件（30件/套）	轴承零件：深沟球轴承、圆锥滚子轴承、推力球轴承螺栓零件：外六角螺栓、内六角螺栓测绘、双头螺栓螺钉零件：圆头螺钉、沉头螺钉、紧定螺钉1、紧定螺钉1 螺母零件：外六角螺母、球头六角螺母、圆螺母垫圈零件：平垫圈、弹簧垫圈键销零件：平键、半圆键、矩形外花键、矩形内花键、圆柱销、圆锥销齿轮零件：圆柱齿轮、齿条、圆锥齿轮、蜗杆、涡轮弹簧零件：压缩弹簧、拉伸弹簧
测量工具	游标卡尺、外径千分、螺纹样板	类型	便携组合式(检测零件、测量工具、标准图纸及指导书均放在一个精制的综色箱子里)
教学资料	1、实训指导书及实训报告（含电子稿）； 2、配套教材（机械工业出版社、罗冬平教授主编）、电子课件、教学大纲与教案、现场演示 3、免费培训2－3名老师。 4、模拟仿真微课教学训练系统软件。
教学软件（机电工程课程虚拟仿真教学系统）	1、《制图》微课教学系统； 2、《制图》实训虚拟仿真教学系统； 3、课程资源包（含指导书、实训报告、配套教材、PPT电子课件、教学大纲、教案、习题集、实训教学录像）

三、产品功能

训练模式

训练内容

1、看图找零件训练；
2、零件测绘训练；
3、零件投影绘图训练。

训练一  轴承零件测绘训练  训练二  螺栓零件测绘训练
训练三  螺钉零件测绘训练  训练四  螺母零件测绘训练
训练五  垫圈零件测绘训练  训练六  键销零件测绘训练
训练七  齿轮零件测绘训练  训练八  弹簧零件测绘训练

友情提示：

1、设备验收：各采购单位收货时请检查标准零件实测绘图训练装置的货品外观，核实本装置的数量及配件，拒收处于受损状态的标准零件实测绘图训练装置；

2、设备质保：红桃视频app将为各采购单位提供标准零件实测绘图训练装置产品说明书内的质保条件和质保期，在质保范围内提供对标准零件实测绘图训练装置的免费维修，超出条件承诺时提供对本装置的有偿维修；

3、设备退换货：各采购单位单方面原因导致的标准零件实测绘图训练装置选型错误或购买数量错误，造成标准零件实测绘图训练装置的退换货要求，将不被接受；

4、设备货期：对标准零件实测绘图训练装置的发货期为参考值，如您需要了解标准零件实测绘图训练装置的精确货期，请与红桃视频app的销售人员联系；

5、咨询电话：如各采购单位对标准零件实测绘图训练装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关标准零件实测绘图训练装置的技术咨询。
