MY-590聯接與配合實測繪圖訓練裝置

聯接與配合實測繪圖訓練裝置-產品特點
1、項目實際化：以常用實際聯接與配合組件為訓練對象；
2、功能係統化：看圖找件、組件拆裝、組件測量、組件繪圖四位一體的訓練模式；由簡單組件到複雜組件的訓練過程。
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會。
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；

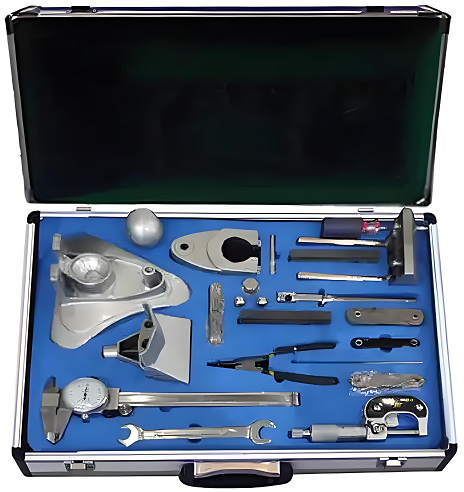

5、管理便利化：零件、測量工具及指導書均放在一個精製的箱子裏，管理十分方便。
二、產品參數

《聯接與配合》實測繪圖訓練組合裝置
項目	參數	項目	參數
外形尺寸	40×30×7cm	重量	5(kg)
常用聯接與配合組件（17件/套）	螺紋聯接：外六角螺栓聯接、內六角螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊定螺釘連接軸承聯接與配合：深溝球軸承、圓錐滾子軸承及推力球軸承聯接與配合鍵聯接與配合：平鍵、矩形花鍵聯接與配合銷聯接與配合：圓柱、圓錐銷連接與配合齒輪傳動聯接與配合：圓柱齒輪傳動、齒輪與齒條傳動、圓錐齒輪傳動、渦輪與蝸杆傳動
測量與組裝工具	遊標卡尺、外徑千分、螺紋樣板	類型	便攜組合式(檢測零件、測量工具及指導書均放在一個精製的綜色箱子裏)
教學資料（贈送）	1、實訓指導書及實訓報告（含電子稿）； 2、配套教材（機械工業出版社、羅冬平教授主編）、電子課件、教學大綱與教案、現場演示 3、免費培訓2－3名老師。 4、模擬仿真微課教學訓練係統軟件。
教學軟件（機電工程課程虛擬仿真教學係統）	1、《製圖》微課教學係統； 2、《製圖》實訓虛擬仿真教學係統； 3、課程資源包（含指導書、實訓報告、配套教材、PPT電子課件、教學大綱、教案、習題集、實訓教學錄像）

三、產品功能

訓練模式	訓練內容
1、看圖找組件訓練； 2、組件拆裝訓練； 3、組件測量訓練； 4、組件組合繪圖訓練。	訓練一螺紋聯接繪圖訓練訓練二軸承聯接與配合繪圖訓練訓練三鍵連接與配合繪圖訓練訓練四銷連接與配合繪圖訓練訓練五齒輪傳動連接與配合繪圖訓練

友情提示：

1、設備驗收：各采購單位收貨時請檢查聯接與配合實測繪圖訓練裝置的貨品外觀，核實本裝置的數量及配件，拒收處於受損狀態的聯接與配合實測繪圖訓練裝置；

2、設備質保：红桃视频app將為各采購單位提供聯接與配合實測繪圖訓練裝置產品說明書內的質保條件和質保期，在質保範圍內提供對聯接與配合實測繪圖訓練裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；

3、設備退換貨：各采購單位單方麵原因導致的聯接與配合實測繪圖訓練裝置選型錯誤或購買數量錯誤，造成聯接與配合實測繪圖訓練裝置的退換貨要求，將不被接受；

4、設備貨期：對聯接與配合實測繪圖訓練裝置的發貨期為參考值，如您需要了解聯接與配合實測繪圖訓練裝置的精確貨期，請與红桃视频app的銷售人員聯係；

5、谘詢電話：如各采購單位對聯接與配合實測繪圖訓練裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關聯接與配合實測繪圖訓練裝置的技術谘詢。
