MYF-01煤矿采掘通风安全实验室实训设备

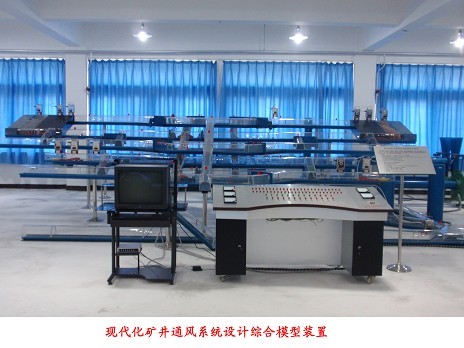

煤矿采掘通风安全实验室实训设备是一个典型的技术含量高的现代化矿井通风系统的缩影，可直观显示出全矿整体通风系统、通风设备、通风设施、隔爆设施、煤层注水系统、综合防尘系统。并通过声光电系统显示出矿井安全监测监控系统运行实况。传感器监测瓦斯浓度、氧气浓度、风速、一氧化碳、负压等参数。利用反风措施通风时，矿井反风系统运作实况等。 一、主要结构：
        主井、副井、刀把式井底车场，水平运输大巷、运输上山、轨道上山、专用回风上山，一个普通综采工作面（上、下巷），三个掘进工作面，一条运输大巷，一条回风大巷。
二、实验内容：
        模拟矿井通风系统工作状态；打开主、副井的风门，打开A井风门，使风门1^#、3^#、、6^#、8^#、9^#、13^#、11^#、16^#、15^#、17^#、19^#、24^#、31^#、处于开启状态，5^#、7^#风门处于半开状态。使风门2^#、4^#、20^#、21^#、25^#、26^#、29^#、30^#处于关闭状态，打开风门形成矿井通风系统的工作状态，风由副井进入井底车场。
压力测定：在巷道上取一测点分别测试相对全压及速压。
风速测定：通过速压测定计算风速。
风量测定：通过速压测定计算风量。
风速分布：通过测定某一巷道断面的多点速压计算风速分布。
阻力系数测定：取一段巷道上的两个测定，分别测出两个断面的总能量（静         压、全压、速压）计算阻力及阻力系数。
局部风阻测定：取一转弯巷道上的两个测点，分别测出两个断面的总能量（净 压、全压、速压）计算出阻力及阻力系数。
        进行矿井通风系统中阻力测定，选一条通过工作面的通风主线路，测定每条巷道的通风阻力，然后加起得到矿井通风系统的阻力。
进行矿井主要通风机性能测定：启动风机与通风系统断开，风机短路进风，分别测定通风机的风量、风压，输入功率等参数，通风机工作状态从全开到全闭，改变通风机的工作风量，根据对应的风量测定通风机的风压，输入功率等参数。根据所测参数分别绘制风压曲线，功率曲线和效率曲线。
        进行反风演示;在正常通风的情况下，把风机反转，抽出式通风变压入式通风。
通风方式：U型通风方式左边综采工作面实行U型通风方式通风（即：运输平巷进风——综采工作面——回风平巷——回风上山——总回风巷）。11、风门调节：风门的开启是由操作台上的开关直接控制，一个风门对应一个开关，操作台上的通风机开关直接控制，一个风门对应一个开关，操作台上的通风机开关直接控制通风机的正反转。
12、操作混合式通风：两台通风机同时启动（即：抽风或压风）。另外外设置了一个控制台，控制台上设置有各个风门的控制开关，风机控制开关，以及电压表、电流表功率和功率因数表。
        规格：8000mm×4000 mm×1800 mm
        也可根据实际订做

10、MYF-10 掘进与通风工作面生产安全演示装置   （适合于二、三、四级）

        该模型直观反映出综掘工作面与炮掘工作面巷道布置，三专二闭锁等生产工艺，通风系统，综合防尘系统，隔爆设施，瓦斯监测系统，运输系统的布置方式，相互位置及利用声、光技术显示的工艺流程等。
        规格：2000mm×1200 mm×1200 mm

11、MYF-11风电、瓦斯闭锁示教盘（适合于一、二、三、四级）

        该装置采用声、光、电直观显示电路，风路流程原理，自动模拟瓦斯检测，通风系统，煤电站工作原理及各种电器设备，模拟风电、瓦斯电闭锁系统及闭锁关系，实现1.0%报警，1.5%断电的光电演示。
        规格：1600mm×900 mm×1200 mm

12、MYF-12 瓦斯抽放实验装置（适合于一、二、三、四级）

        该模型反映了煤矿地面抽放系统，井下移动抽放系统的布置方式及运行方式。显示不同的抽放方法。
        规格：1600mm×1100 mm×1300 mm

13、MYF-13 双风机、双电源、自动切换、三专二闭锁演示装置（适合于一、二、三、四级）

        该模型通过声光机械控制技术，显示出了井下局部通风机双风机、双电源、自动切换、三专二闭锁系统的布置，运行方式。
        规格：1600mm×1100 mm×1200 mm

14、MYF-14 矿井避灾路线演示装置（适合于三、四级）

        该装置主要体现矿井的各种巷道布置，反映巷道的立体空间关系，主要工作面的生产系统和设备布置。
        可完成实训内容：正常通风；全矿井反风及避灾路线；局部反风及避灾路线；采煤工作面发生瓦斯爆炸、煤尘爆炸、火灾时的避灾路线；掘进工作面发生瓦斯爆炸、煤尘爆炸、火灾时的避灾路线；采煤工作面发生水灾时的避灾路线；掘进工作面发生水灾时的避灾路线；
        规格：1700mm×1120 mm×1150 mm

 15、MYF-15矿井避灾路线演示板（适合于三、四级）

        该模型显示出了矿井发生灾变时的避灾路线。采用彩色发光管显示。学员通过学习可进一步提高对各类型灾害的避灾路线的了解，并掌握避灾基本知识，提高职工个体防护能力。
        规格：1920mm×1200 mm

16、MYF-16 预防瓦斯突出安全措施模型  （适合于一、二、三级）

        该模型利用发光管显示，采用水力冲孔、煤层注水、瓦斯抽放，开采解放层等方法演示预防瓦斯突出。
        规格：单体800mm×600mm×700mm
                    组合1600mm×600mm×700mm

17、MYF-17 井下各种风门演示装置（适合于二、三、四级）

        该装置采用电传动，使电机车在轨道行走，演示各种闭锁风门的开关原理。
主要产品有：
1．电动闭锁单开风门
2．电动闭锁双开风门
3．撞杆闭锁风门
        规格：2000mm×500 mm×800 mm

18、MYF-18煤与瓦斯突出实验演示装置（适合于一、二 、三、四级）

        该模型可真实反映了煤与瓦斯突出的预兆和突出事故发生后造成的危害。可进一步提高学员对煤与瓦斯突出的认识和预防知识，以及进一步提高对预防煤与瓦斯突出事故重要意义的认识。
        规格：1600mm×1120 mm×1200 mm

19、MYF-19轴流式通风机（适合于二、三、四级）

        外形：3000mm×1200mm×1200mm
        模型主要表现内容：1、电动机 2、联轴节 3、前隔板 4、主轴 5、进风口 6、中隔板 7、叶轮 8、主体风筒 9、中导叶与后导叶 10、后隔板 11、轴承 12、扩散芯筒 13、防爆盖 14、测压管 15、倒机风门 16、小绞车 17、消声装置 18、反风绕道 19、检查口
主要功能与演示方式
（1）模型采用透明材料制作，能清楚了解通风机装置的构造。
（2）电动演示，了解通风机的工作原理。
（3）操纵反风装置可实现： A、反风道反风    B、风机反转反风    C、利用备用风机风道作反风道反风。
（4）电动演示，仿真模拟。

20、MYF-20离心式通风机（适合于二、三、四级）

        外形：3000mm×1200mm×1400mm
模型主要表现内容：1.进风口 2.叶轮 3.螺形机壳4.前导器 5.扩散器 6.电机 7.反风门小绞车 8.联轴器 9.轴承座 10.反风进风门 11.倒机闸门 12.风峒 13.回风井 14.防爆盖 15.反风筒 16.反风门  17.前导器调节机构
功能与演示方式：
（1）模型外壳采用透明材料制作，能清楚了解通风机的内部构造。
（2）电动演示，了解通风机的工作原理及工作状况。
（3）演示利用反风道反风。
（4）仿真模拟，电动演示。

---
