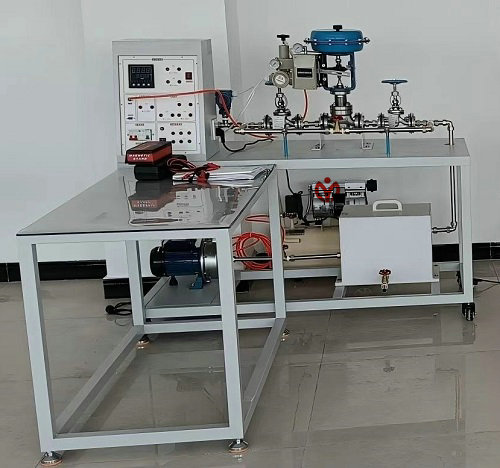

MYHG-28B氣動薄膜控製閥安裝與電氣閥門定位器校驗係統




一、氣動薄膜控製閥安裝與電氣閥門定位器校驗係統--概述
氣動薄膜控製閥在《熱工化工檢測技術》課程教學的重要組成部分,通過該實驗能加深學生對自動檢測技術理論的理解,使學生更好的學好這門工程基礎課,了解傳感器動態響應特性的對動壓測量的重要性和測量及處理方法。通過流量、壓力;產生交變壓力信號控製流體過程,以加深學生對壓力檢測技術的理解。

二、實訓係統功能
1、熟練掌握氣動薄膜控製膜頭的拆解與組裝
2、熟練掌握閥門定位器在控製閥上的安裝、調試
3、熟練掌握手操器的電路、氣路連接
4、調熟練掌握節閥行程校驗
5、熟練掌握調節閥本體試漏
6、熟練掌握調節閥泄漏量測試。
三、實訓係統配置
一)、操作台參數:
1、外形尺寸(長寬高)1400×600×700mm。
2、實訓台麵采用一級冷軋鋼板
3、實訓台架采用50*50mm方鋼管焊接,能調整水平;
4、表麵噴塑處理;
5、實訓台麵板。
二)、漏電開關1個
電壓220VAC;
三)、盤內附件1套
儀表接線端子、銅管測量管道、電源插座、開關
四)、數字精密壓力變送器1個
1、測量範圍:0~0.6Mpa
2、測量介質:氣體;
3、表盤直徑:100mm;
4、安裝方式:儀表盤上安裝;
5、現場顯示
6、輸出4-20mA
五)、壓力量計1個
1、測量介質:氣體;
量範圍:0~0.6Mpa
2、測量介質:氣體;
3、表盤直徑:100mm;
4、安裝方式:儀表盤上安裝;
5、現場顯示
6、輸出4-20mA
六)、行程測量專用儀表1套
1、量程.0-30mm;
2、液晶顯示器;
3、磁性儀表座;
4、測量調節閥行程時專用鏈接件;
5、配數據專用線
七)、安裝支架2套
1、材質:碳鋼法蘭;公稱通徑DN32;PN1.6Mpa。
2、支架底部可自由移動;
3、表麵鍍鋅處理。
八)、輔助操作台1套
1、參考尺寸:≥1200*600*700mm,二層;
2、實訓台麵采用一級冷軋鋼板;
3、實訓台架采用30*30mm方鋼管焊接,能調整水平;
4、表麵噴塑處理;
5、配零部件定位擺放標識;
6、實訓台麵鋪厚度2mm透明膠板。
九)、操作器
供電電源:220VAC;閥位給定輸出信號:4~20mA;閥位反饋輸入信號:4~20mA,通訊方式:RS485。
十)、空氣壓縮機
十)、水泵:750W,不鏽鋼渦旋式
十一)、水箱:工程塑料板,防生鏽
