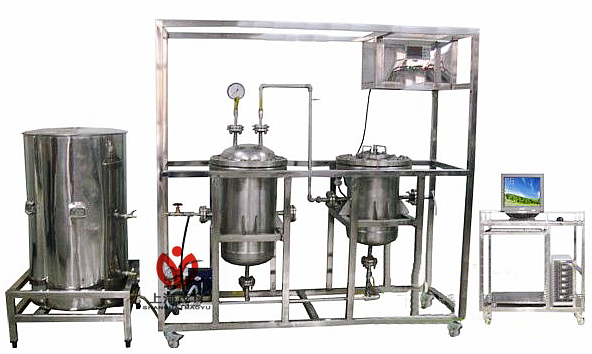

MYHG-19外壓容器穩定性測定裝置

外壓容器穩定性測定裝置-采用圓筒形容器在外壓作用下的失穩過程和失穩後的形狀,失穩時的臨界壓力;不鏽鋼結構,安全性高。
二、
實驗項目
1、觀察圓筒形容器在外壓作用下的失穩過程和失穩後的形狀;
2、測量試件失穩時的臨界壓力、失穩後的波形和波數並與理論值比較。
三、技術參數
1、內壓薄壁容器內壓力0.6MPa;
2、薄壁圓筒直徑75mm,壁厚0.2mm;
3、薄壁圓筒外壓失穩臨界壓力 =0.48MPa;
4、不鏽鋼框架設備主體:長×寬×高2200×700×1900mm,
四、裝置配置:
1、不鏽鋼臥式離心泵
2、儲水罐
3、外壓失穩測試罐
4、壓力傳感器
5、不鏽鋼閥門;
6、手動試壓泵
7、安全閥
8、壓力表
9、不鏽鋼管路和儀表控製櫃等組成。
詳細說明:

技術指標 說明
裝置功能 1、觀察圓筒形容器在外壓作用下的失穩過程和失穩後的形狀。
2、測量試件失穩時的臨界壓力、失穩後的波形和波數並與理論值比較
設計參數 1、內壓薄壁容器內壓力0.6MPa
2、薄壁圓筒直徑75mm,壁厚0.2mm,
3、薄壁圓筒外壓失穩臨界壓力 =0.48MPa,
公用設施 1、水:裝置自帶不鏽鋼水箱,連接自來水。實驗時經離心泵進入測試管路,循環使用。
2、電:電壓AC380V,功率1.5KW,標準三相五線製。每個實驗室需配置1~2個接地點(安全地及信號地)。
3、實驗物料:清潔自來水,外配設備:無。
主要設備 1、不鏽鋼臥式離心泵:WB50/025  H=36m ,Q= 3.5m3/h,1台
2、儲水罐
3、外壓失穩測試罐: DN400×600  Pg1.0  1台
4、壓力傳感器:LKWYD(0-1.0MPa)   1台
5、不鏽鋼閥門: DN15  5個
6、手動試壓泵:MY-40  1台
7、安全閥:Pf=0.5 MPa 1台
8、壓力表:  Y150   1.6 MPa  1台
9、不鏽鋼管路
10、電腦配置:CPU酷睿1.6G、內存1.0G、硬盤160G、DVD光驅,17”液晶顯示器、集成顯卡1套(用戶自配)
11、儀表控製櫃: 靜電噴塗長×寬×深: 1400×600×1400mm,內安裝漏電保護空氣開關、電流型漏電保護器,開關電源等   1台。
12、實驗軟件:  1套
13、實驗指導書:  1份
14、串口通訊服務器:型號NCS6001B,串口數量1個,處理器32bits 100MHz,內存2M,串口速率50-460800bps;校驗位None,Even,Odd,Space,Mark;數據位5,6,7,8;停止位1,1.5,2;流量控製RTS/CTS ,XON/XOFF;串口形式DB9針;保護15KV;網口;網口形式RJ45;速率10/100M自適應10M;保護內嵌2KV電磁隔離;軟件協議DHCP,Telnet,PPP/SLIP,TCP,UDP,IP,ICMP,ARP,SNMP,HTTP實COM驅動Windows NT/2000/XP/2003 實COM驅動;電源5V,2A
不鏽鋼框架設備主體:長×寬×高2200×700×1900mm,(SU304璧厚1.5mm)
測控組成 變量 檢測機構 顯示機構 執行機構
溫度 鉑電阻溫度計 AI-501
外壓失穩測試罐壓力 壓力傳感器 AI-501
