| 分 項 | 說 明 | |||

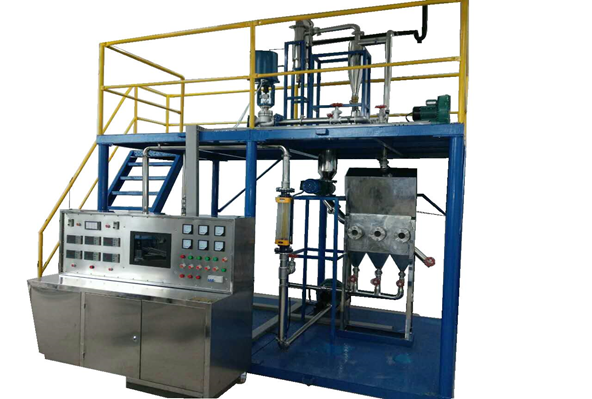

| 幹燥操作實訓裝置-功能 |
1、主要工藝設備采用臥式多室流化床幹燥器，旋風分離器及布袋過濾器等。 2、可以測定床層溫度、差壓曲線；恒定狀態下介質濕度曲線和幹燥速率曲線的測定。 3、可以進行幹燥物流的預熱溫控；全新鮮空氣及部分回流狀態的風量調節。 4、可以進行流化床臨界濕含量及幹燥終點判定操作；流化狀態及流化曲線的操控。 5、 進行風機和循環風機的啟停操作；加熱係統與物流的聯調操作；物料配送及取樣檢測操作等。 6、認識並學會使用抽風機、送風機、孔板流量計、轉子流量計、電動調節閥、變頻器、差壓變送器、可控矽、熱電阻、可編程多回路控製器、聲光報警器、調壓模塊等電氣設備及儀表；掌握單回路、串級控製等控製方案的實施。 7、就地及遠程控製崗位技能：現場操作報表的製作、記錄，現場控製台儀表與微機通訊，實時數據采集及過程監控；總控室控製台與現場控製台通訊，各操作工段切換、遠程監控、流程組態的上傳下載。 |
|||
| 設計參數 |
整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。 物料：小米比重為1.0-1.2或粒徑1-2mm的其它易吸水的固體物料。 物料濕含量：20-30%。 流化床床層壓降：≤0.3KPa，流化床床層溫度：50～60℃。 氣體流量：80～120m3/h，循環風機出口壓力：4-5KPa。 |
|||
| 整機參數 | 設備尺寸：3700×2000×3500mm(長x寬x高)，(可根據實訓場地實際高度和場地麵積進行調整)，整機采用鋼製噴塑框架，帶兩層操作平台，一層平麵方便安裝、檢修，二層有安全斜梯通上並有護欄、防滑板。 | |||
| 電氣係統 | 標準工業操作台，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控製，保證設備安全，操作控製便捷；裝有分相指示燈，開關電源等。外型尺寸:1400x800x1300mm(長x寬x高)。 | |||
| 公用設施 | 電：電壓AC380V，三相四線製（三火線一零線）。需配置1~2個接地點（安全地及信號地）。 | |||
| 主要設備 |
進料器：304不鏽鋼，旋轉下料，50g/min，下料器轉速：200～400rpm 一台。 臥式流化床幹燥器：304不鏽鋼， 650x250x1080mm，一台。 旋風分離器：304不鏽鋼，φ180x540mm，一台。 電加熱爐：φ219x1120,304不鏽鋼，內加翅片式加熱管。 布袋過濾器：304不鏽鋼，φ219x440mm，一台。 粉塵接收器：304不鏽鋼，φ159x120mm，二台。 空氣加熱器：304不鏽鋼，φ219x1100mm，N=4.5KW，一台。 鼓風機：功率：p=1.1KW，流量Qmax=180m3/h，U=380V，一台。 循環風機：功率：P=1.1KW，流量Qmax=180m3/h，U=380V，一台。 空氣轉子流量計：10-100m3/h 電動調節閥：4-20mA，精度：0.5%FS 1台 溫度檢測點：7點。 壓力檢測點：2點。 流量檢測點：2點。 操作站型號：配置不低於E3400/1G/160G/DVD/集成顯卡/17"液晶/光電鍵鼠/WINXPHOME中文版。 |
|||
| 上位機監控軟件 | RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。 | |||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 鼓風機出口流量 | 孔板流量計 | 宇電顯示儀 | 變頻器 | |
| 循環風機出口流量 | 轉子流量計 | 轉子流量計 | 閥門 | |
| 流化床進口溫度 | PT100鉑電阻 | 宇電顯示儀 | 自控 | |
| 流化床出口溫度 | PT100鉑電阻 | 宇電顯示儀 | 自控 | |
| 流化床床層溫度 | PT100鉑電阻 | 宇電顯示儀 | 自控 | |
| 流化床床層壓差 | 風壓傳感器 | 宇電顯示儀 | 自控 | |
| 循環風機出口壓力 | 壓力傳感器 | 宇電顯示儀 | 自控 | |
| 下料器轉速 | 轉速傳感器 | 宇電顯示儀 | 自控 | |
| 解吸塔壓降 | 壓差傳感器 | 宇電顯示儀 | 自控 | |
| 加熱器加熱溫度 | PT100鉑電阻 | 宇電溫控儀 | 固態調壓 | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查幹燥操作實訓裝置的貨品外觀，核實的幹燥操作實訓裝置及配件，拒收處於受損狀態的幹燥操作實訓裝置；
2、設備質保：红桃视频app（yù）將為各采購單位提供幹燥操作實訓裝置說明書，在質保範圍內提供對幹燥操作實訓裝置的免費維修，超出條件承諾時提供對幹燥操作實訓裝置的有償維修；
3、設備退換貨：各采購單位單方麵原因導致幹燥操作實訓裝置的選型錯誤或購幹燥操作實訓裝置數量錯誤，造成幹燥操作實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對幹燥操作實訓裝置的發貨期為參考值，如您需要了解幹燥操作實訓裝置的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對幹燥操作實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關幹燥操作實訓裝置的技術谘詢。
