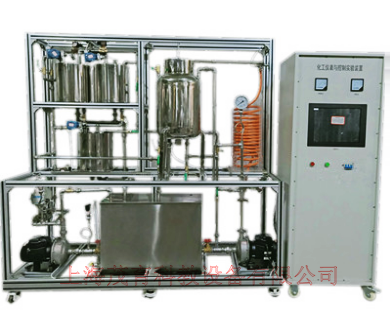

MYHG-54化工儀表與控製實訓裝置

技術指標	說明
裝置功能	化工儀表與控製實訓裝置可實現液位高度的位式控製實訓、加熱水溫的位式控製實訓、水箱液位的定值控製實訓、加熱水溫的定值控製實訓、電動調節閥支路流量的定值控製實訓、變頻調速磁力泵支路流量的定值控製實訓、水箱液位與調節閥流量的串級控製實訓、水箱液位與變頻調速磁力泵支路流量的串級控製實訓、單閉環流量比值控製實訓、雙閉環流量比值控製實訓。
主要配置	蓄水槽、高位槽、加熱鍋爐、換熱器、離心泵、增壓泵、液位儀表、溫度儀表、壓力儀表、流量儀表、循環水泵、電磁閥、閘閥、控製屏、不鏽鋼框架等。
公用設施	水：裝置自帶不鏽鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。電：電壓AC380V，功率1.5KW，標準三相五線製。每個實驗室需配置1~2個接地點（安全地及信號地）。
技術參數	1. 蓄水槽：不繡鋼材質，96L。高位槽：不繡鋼材質，16L 2. 加熱鍋爐：功率2.5KW。換熱器：不鏽鋼材質，換熱麵積0.5m²。 3. 離心泵：不鏽鋼材質，揚程14米，功率370w，電壓380V 4. 增壓泵：揚程12米，功率260w，電壓380V 5. 液位儀表：701壓力變送器、1151差壓變送器、磁翻板液位計 6. 溫度儀表：PT100、CU50熱電阻和熱電偶傳感器 7. 壓力儀表：Y-1 00壓力表、701壓力變送器 8. 流量儀表：渦輪流量計、孔板流量計 9. 設備整體為拋光不鏽鋼框架，帶刹車輪。 10. 設備總長：2.2m1.2m1.7m 11. 配置清單（1）循環水泵：臥式多級離心泵：流量2m3/h；揚程15m；驅動功率370W；電壓380V；轉速2850r/min，級數：2級，2台。（2）熱水泵：小型增壓泵：流量14升/分；揚程12米；驅動功率260W；電壓220V；轉速2800r/min，1台（3）電加熱：濕式加熱管，電壓220V；功率2500W，1台（4）冷水槽：304不鏽鋼材質，尺寸：Φ300mm×600mm2，1套（5）熱水槽：304不鏽鋼材質，尺寸：Φ300mm×500mm2，1套儲水槽:304不鏽鋼材質，尺寸：長×寬×高×厚：（6）700mm×440mm×400mm，1套（7）儀表控製台:尺寸：長×寬×高：1200mm×750mm×700mm，1套（8）工業焊接管：Φ19mm×δ2mm,工業304不鏽鋼,GB，若幹。Φ25mm×δ2mm, 工業304不鏽鋼,GB，若幹。 PU管：Φ10mm，若幹（9）銅質閘閥：DN15，GB，6個；DN25，GB，2個。球閥：DN15，GB，1個（10）電磁閥：電源220VAC，操作壓力≤1MPa，2個（11）電動球閥：閥體材質：304不鏽鋼，前後法蘭連接，輸入信號4-20mA，直線行程，調節精度0.5%，防護等級IP68，1個（12）壓力儀表：Y100壓力表，量程0~0.25MPa，精度等級1.6，1個；壓力變送器，量程0~6KPa，電源24VDC，輸出4-20mA，精度0.5%FS，接口M20*1.5，1個；壓力變送器，量程0~250KPa，電源24VDC，輸出4-20mA，精度0.2%FS，防護等級IP65，1個（13）溫度儀表：PT100熱電阻傳感器，精度0.5%FS，1個；Cu50熱電阻傳感器，精度0.5%FS，1個；K型熱電偶傳感器，精度0.75%FS，2個。（14）液位儀表：磁翻板液位計，DN20/L500mm，304不鏽鋼法蘭連接，適用溫度≤100℃，壓力≤1.6MPa,防護等級IP65，1個。（15）差壓儀表：差壓傳感器，量程0~25KPa，電源24VDC，輸出4-20mA，精度0.5%FS，防護等級IP65，工作溫度-40℃-85℃，2個。（16）流量儀表：渦輪流量計，DN15，304不鏽鋼主體材質，測量範圍0.6~6m³/h工作溫度-20℃—+120℃，防護等級IP65，精度0.5%FS，輸出4-20mA，1個。標準孔板流量計，DN20， 1個智能儀表：智能測量報警儀表， 1個；人工智能控製調節器， 3個。

友情提示：

1、設備驗收：各采購單位收貨時請檢查化工儀表與控製實訓裝置的貨品外觀，核實的化工儀表與控製實訓裝置及配件，拒收處於受損狀態的化工儀表與控製實訓裝置；

2、設備質保：红桃视频app將為各采購單位提供化工儀表與控製實訓裝置說明書，在質保範圍內提供對化工儀表與控製實訓裝置的免費維修，超出條件承諾時提供對化工儀表與控製實訓裝置的有償維修；

3、設備退換貨：各采購單位單方麵原因導致化工儀表與控製實訓裝置的選型錯誤或購化工儀表與控製實訓裝置數量錯誤，造成化工儀表與控製實訓裝置的退換貨要求，將不被接受；

4、設備貨期：對化工儀表與控製實訓裝置的發貨期為參考值，如您需要了解化工儀表與控製實訓裝置的精確貨期，請與上海茂育公司的銷售人員聯係；

5、谘詢電話：如各采購單位對化工儀表與控製實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關化工儀表與控製實訓裝置的技術谘詢。
