| 技術指標 | 說 明 | |||

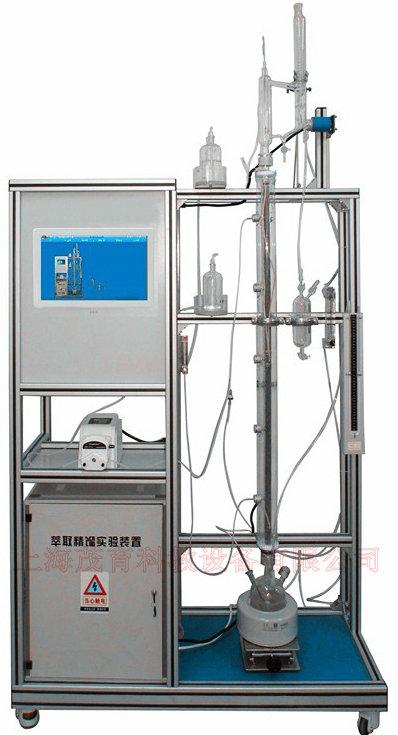

| 萃取精餾實驗設備-功能 |
1、掌握萃取精餾的基本原理和操作。 2、能進行全塔物料衡算和塔操作的過程分析。 3、了解萃取精餾與常規精餾的區別。 4、學會分析塔內物料組成。 |
|||
| 主要配置 | 主要由萃取精餾塔、溶劑回收塔、冷凝器、加熱器、蒸餾釜、回流係統、流量計、溫度傳感器、中央處理器、觸摸屏、高品質鋁合金型材框架。 | |||
| 公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂的冷凝器後排出。 液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。 電：電壓AC220V，功率2KW，標準單相三線製。 |
|||
| 技術參數 |
1、玻璃萃取精餾塔體：φ25×1400mm，五側口，填料為316L不鏽鋼Φ3mmθ網環。塔外壁2段導電膜加熱保溫，功率各300W。 2、溶劑回收塔：φ25×1200mm，五側口，填料為316L不鏽鋼Φ3mmθ網環。塔外壁2段導電膜加熱保溫，功率各300W。 3、塔頂玻璃蛇管冷凝器，擺錘式回流結構和蛇管冷凝器油水分相器結構。 4、玻璃塔釜：容積500mL，測溫口、取樣口。 5、加熱器：功率300W，集成控製。 6、溫度傳感器：Pt100，顯示分度0.1℃。 7、250ml高位玻璃加料瓶，液體轉子流量計：範圍2.5～25ml/min ，數量2套。 8、塔頂冷凝液體的回流采用擺動式回流比控製器操作。此控製係統由塔頭上擺錘、電磁鐵圈、回流比計數器等組成，回流比控製範圍：99：1—1：99。 9、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。 10、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 11、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 12、采用一體機平板觸摸電腦，全程數字化觸摸屏控製操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控製。 13、額定電壓：220V，總功率：2.2kW。 14、外形尺寸：1500×550×2300mm（長×寬×高），外形為可移動式設計，帶刹車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 15、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處於安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 16、配數據采集軟件一套，在線工業組態軟件一套 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 回流比 | 回流比繼電器 | 觸摸屏 | 回流比控製器 | |
| 萃取精餾塔釜溫度 | PT100鉑電阻 | 觸摸屏 | 調壓模塊 | |
| 萃取精餾塔節 | PT100鉑電阻 | 觸摸屏 | 無 | |
| 萃取精餾塔頂 | PT100鉑電阻 | 觸摸屏 | 無 | |
| 溶劑回收塔釜溫度 | PT100鉑電阻 | 觸摸屏 | 調壓模塊 | |
| 溶劑回收塔節溫度 | PT100鉑電阻 | 觸摸屏 | 無 | |
| 溶劑回收塔頂溫度 | PT100鉑電阻 | 觸摸屏 | 無 | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查萃取精餾實驗設備的貨品外觀，核實的萃取精餾實驗設備及配件，拒收處於受損狀態的萃取精餾實驗設備；
2、設備質保：红桃视频app將為各采購單位提供萃取精餾實驗設備說明書，在質保範圍內提供對萃取精餾實驗設備的免費維修，超出條件承諾時提供對萃取精餾實驗設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致萃取精餾實驗設備的選型錯誤或購置本裝置數量錯誤，造成萃取精餾實驗設備的退換貨要求，將不被接受；
4、設備貨期：對萃取精餾實驗設備的發貨期為參考值，如您需要了解萃取精餾實驗設備的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對萃取精餾實驗設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關本裝置的技術谘詢。
