| 技術指標 | 說 明 | |||
| 裝置特點 |
1、實驗裝置數據穩定，重現性好，能給實驗者較明確的流體阻力概念。 2、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 3、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。 4、設備整體為自行式框架結構，並安裝有禁錮腳，便於係統的拆卸檢修和搬運。 5、整套設備除去特殊材料外均采都用工業用304不鏽鋼製造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 6、管路取壓采用工業標準均（jun1）壓環方式，取壓穩定、準確；采用高壓用差壓傳感器和低壓用工業標準倒U型壓差計，工藝美觀，操作方便。 7、 整套係統采用標準工業儀表控製係統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平台。 8、裝置設計可360度觀察，實現全方位教學與實驗。 9、實驗除可直接在控製櫃進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，並安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。 |
|||
| 裝置功能 |
1、學習直管摩擦阻力△Pf、直管摩擦係數λ的測定方法。 2、掌握不同流量下摩擦係數λ與雷諾數Re之間關係及其變化規律。驗證在層流、過渡流、湍流區內λ與Re的關係曲線。 3、測定湍流狀態下流體流經閥門時的局部阻力係數。 4、學習壓差傳感器測量壓差，流量計測量流量的方法。 5、學習合理選擇坐標係的方法。 |
|||
| 設計參數 |
流體阻力： 光滑管：雷諾數：500~30000，液體流量：10~1000 L/h，阻力壓降0-30kPa。常溫、常壓操作。 粗糙管：雷諾數：500~30000，液體流量：10~1000 L/h，阻力壓降0-30kPa。常溫、常壓操作。 閥門局部阻力：雷諾數：2000~15000，液體流量：100~1000 L/h，阻力壓降0-30kPa。常溫、常壓操作。 |
|||
| 公用設施 |
水：裝置自帶304不鏽鋼水箱，連接自來水，實驗時經離心泵進入測試管路，循環使用。 電：電壓AC220V，功率1.0KW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水，外配設備：無。 |
|||
| 主要設備 |

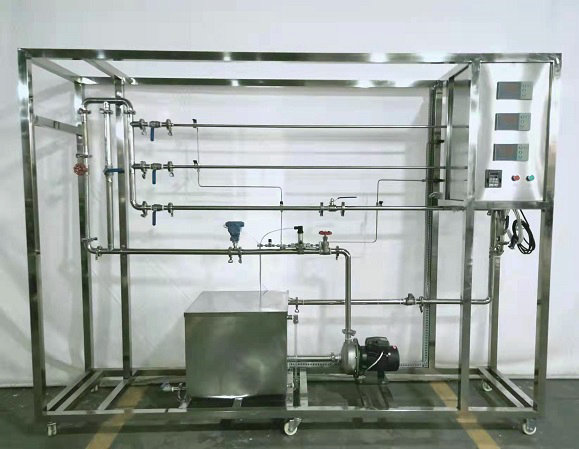

304不鏽鋼光滑管：測量管徑25mm，管長L—1500mm。 304不鏽鋼粗糙管：測量管徑25mm，管長L—1500mm，內裝不鏽鋼螺旋絲。 304不鏽鋼局部管：測量管徑25mm，管長L—1500mm，上有不鏽鋼閥門一個。 LZB-25水轉子流量計：流量範圍100～1000L/h。 LZB-10水轉子流量計：流量範圍10～100 L/h。 DN20渦輪流量計：流量範圍0.5～10m3/h，4-20mA遠傳輸出，流量檢測機構 。 倒U型壓差計，0--600mmH2O。 壓差傳感器：量程0～200KPa，4-20mA遠傳輸出，壓差檢測機構。 宇電AI501（帶485接口）溫度數字顯示儀。宇電AI501（帶485接口）流量數字顯示儀。宇電AI501（帶485接口）壓差數字顯示儀。 304不鏽鋼離心泵：功率750W，流量2-10m3/h。 水箱：304不鏽鋼材質，容積80L，帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 管路：304衛生級不鏽鋼材質，采用不鏽鋼快裝活接與管路連接；管道活接連接渦輪流量計。 閥門：采用304不鏽鋼閥和優質銅閥。 電器：接觸器、開關、漏電保護空氣開關。 304不鏽鋼儀表櫃：測控、電器設備在實驗架上。 304不鏽鋼材質框架2200*550*1800mm(長×寬×高),帶腳輪及禁錮腳。 |
|||
|
測控組成 |
變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 水流量 | 轉子流量計 | 就地顯示 | 手動閥控 | |
| 水流量 | 渦輪流量計 | 數字顯示儀表，精度：0.5%FS | 手動閥控 | |
| 壓差 | 壓差傳感器 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 液體溫度 | PT100鉑電阻 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 軟件組成 | 模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。 | |||
友情提示：
1、設備驗收：各采購單位收貨時請檢查數字型流體流動阻力實驗裝置的貨品外觀，核實的數字型流體流動阻力實驗裝置及配件，拒收處於受損狀態的數字型流體流動阻力實驗裝置；
2、設備質保：红桃视频app將為各采購單位提供數字型流體流動阻力實驗裝置說明書，在質保範圍內提供對數字型流體流動阻力實驗裝置的免費維修，超出條件承諾時提供對數字型流體流動阻力實驗裝置的有償維修；
3、設備退換貨：各采購單位單方麵原因導致數字型流體流動阻力實驗裝置的選型錯誤或購數字型流體流動阻力實驗裝置數量錯誤，造成數字型流體流動阻力實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對數字型流體流動阻力實驗裝置的發貨期為參考值，如您需要了解數字型流體流動阻力實驗裝置的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對數字型流體流動阻力實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關數字型流體流動阻力實驗裝置的技術谘詢。
