| 技術指標 | 說 明 | |||

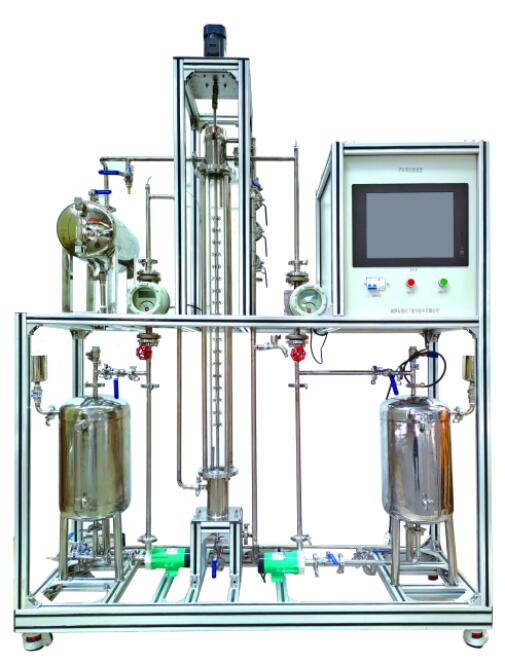

| 裝置特點 |
1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。 2、設備整體為自行式框架結構，並安裝有禁錮腳，便於係統的拆卸檢修和搬運。 3、整套設備除去特殊材料外均采用工業用304不鏽鋼製造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 4、塔節采用優質石英玻璃製作，視覺效果好，方便學生觀察。 5、塔內構件及管道均由304不鏽鋼材質製作。 6、裝置設計可360度觀察，實現全方位教學與實驗。 7、能在線監測實驗原始數據，並可顯示數據曲線。配真彩色TFT觸摸屏帶RS485接口，數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，並安裝安全聯鎖保護和自動報警裝置，保證設備正常運行杜絕安全事故。 |
|||
| 裝置功能 |
1、了解轉盤萃取塔的結構。 2、掌握轉盤萃取塔性能的測定方法。 3、了解轉盤萃取塔傳質效率的強化方法。 4、觀察不同轉速時，塔內液滴變化情況和流動狀態。 5、 固定兩相流量，測定不同轉速時萃取塔的傳質單元數 、傳質單元高度 及總傳質係數。 |
|||
| 設計參數 |
常溫、常壓操作。 萃取塔轉動頻率：200—600r/min。 傳質單元數 NOE：0.4—3.0。 傳質單元高度HOE：0.3—2.0m。 體積總傳質係數,KYea：2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。 水流量：1～10 L/h。 煤油流量：1～10 L/h。 |
|||
| 公用設施 |
水：裝置自帶304不鏽鋼水箱，連接自來水接入。 電：電壓AC220V，功率1.0KW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：水—煤油—苯甲酸。 外配設備、藥品：煤油—苯甲酸、Na(OH)2標準液、化學分析儀。 |
|||
| 主要設備 |
1、石英玻璃萃取塔：塔徑φ55 mm ,塔高1300 mm, 塔有效高度900 mm。304不鏽鋼轉盤：直徑Φ42mm。 2、定位器：倒U狀 ，直徑φ10mm，304不鏽鋼材質。 3、可調速電機：電壓AC220V，功率60W，調速器由變頻器調節。 4、流量計：金屬遠傳轉子流量計，流量範圍1～10 L/h，4-20mA遠傳輸出，流量檢測機構。 5、測轉速傳感器：霍爾開關。 6、原料槽：容積20L，304衛生級不鏽鋼。 7、萃取相罐：容積20L，304衛生級不鏽鋼。 8、萃餘相槽：容積20L，304衛生級不鏽鋼。 9、Pt100熱電阻溫度計 ：0—100℃。 10、MP型磁力驅動泵（兩台）：功率30Ｗ，揚程8m。 11、電器：接觸器、開關、漏電保護空氣開關。 12、304不鏽鋼管路、管件及閥門。 13、中央處理器：執行速度 0.64μs，內存容量 16K；內建RS485通訊模式；功能：溫度、壓力等模擬量信號采集換算； 14、模擬模塊：高達 16 位分辨率，總和精度±0.5%； 15、溫度模塊：分辨率 0.1℃，精度 0.5%；功能：溫度信號采集換算； 16、采用一體機平板觸摸電腦，全程數字化觸摸屏控製操作。HMI：投射式觸控技術，5000萬次觸摸點，內存2G，功能：中央處理器數據顯示控製； 17、額定電壓：380V，總功率：15kW； 18、外形尺寸：1500×550×1800mm（長×寬×高），外形為可移動式設計，帶刹車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 19、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處於安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 轉數 | 霍爾開關 | 觸摸屏 | 變頻器 | |
| 溫度 | Pt100鉑電阻 | 觸摸屏 | 無 | |
| 水流量 | 金屬轉子流量計 | 觸摸屏 | 手動閥門 | |
| 油流量 | 金屬轉子流量計 | 觸摸屏 | 手動閥門 | |
