| 技術指標 | 說 明 | |||
| 裝置特點 |

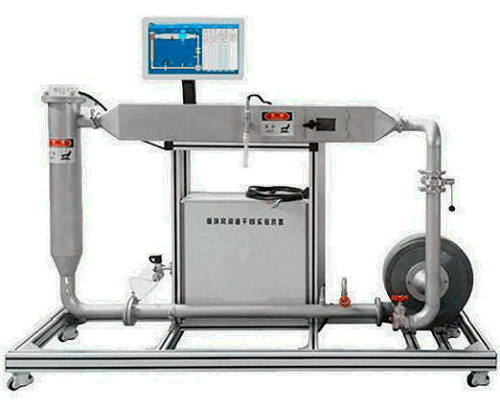

1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，並安裝有禁錮腳，便於係統的拆卸檢修和搬運。 3、整套設備除去特殊材料外均采都用工業用304不鏽鋼製造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 4、裝置布局合理，幹燥箱、管道采用不鏽鋼製作，裝置支撐一體形成櫃式推車。幹燥過程在帶矽酸鋁保溫棉的不鏽鋼板製作的幹燥風道中進行，風道入口裝有氣流均布板。 5、設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、掌握恒定幹燥條件下物料的幹燥曲線（X-τ）和幹燥速率曲線（U-X）的測定方法。 2、學習物料含水量的測定方法。加深對物料臨界含水量Xc的概念及其影響因素的理解。 3、學習恒速幹燥階段物料與空氣之間對流傳熱係數的測定方法。 4、測定不同幹球溫度、不同風量下的幹燥曲線和幹燥速率曲線； 5、采用新穎的濕球溫度測定方法，消除水分對幹燥介質的影響和頻繁加水對實驗結果的影響。 |
|||
| 設計參數 |
1、空氣流量：40--100 m3/h、幹燥介質溫度可達100℃、常壓操作。 2、實驗物料含水量X：0.2-2.0。 3、幹燥麵積S：0.02-0.03m2 4、幹燥速率U：0.5—2.5×10-4 [kg/（s·m2）] 。 5、物料臨界含水量Xc：0.8。 |
|||
| 公用設施 |
1、水：裝置自帶濕球溫度加水瓶，實驗前加入100ml水。 2、電：電壓AC220V，功率4.0KW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、氣：空氣來自風機，經加熱器加熱進入洞道幹燥箱（自帶氣源）。 4、實驗物料：自製粘布長方形物料，重約20g，外配設備：秒表。 |
|||
| 對象組成 |
1、304不鏽鋼洞道幹燥器: 長900mm，空氣流通的橫截麵積0.0357 m2。前後內置空氣均布器，耐高溫透明視窗。 2、加熱器：304不鏽鋼材質，加熱功率3.0KW，自動控溫。 3、304不鏽鋼管路、管件及閥門，風機管道與係統軟連接以減震，風機的入口連接洞道幹燥箱的出口蝶閥，洞道幹燥箱的出口管道上安裝三個蝶閥，分別控製進風、熱循環風、放風。 4、單相矢量變頻器，規格：（0-50）Hz。 5、濕球溫度測量係統：采用引出式濕球溫度測量方式。 6、標準孔板流量計：304不鏽鋼材質，流量係數0.60，環隙取壓，孔板喉徑：50mm，壓差傳感器0～10KPa。 7、重量傳感器：0-1000g，精度0.5級。 8、Pt100鉑電阻溫度傳感器3支，分辨率0.1℃ 。 9、鼓風機：單相低噪聲中壓風機，功率為370W。流量800 m3/h。 10、電器：接觸器、開關、漏電保護空氣開關。 11、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。 12、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 13、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式，功能：溫度信號采集換算。 14、采用一體機平板觸摸電腦，全程數字化觸摸屏控製操作。HMI：投射式觸控技術，5000萬次觸摸點，內存2G，功能：中央處理器數據顯示控製。 15、額定電壓：220V，總功率：4.0KW。 16、外形尺寸：1800×550×1700mm（長×寬×高）外形為可移動式設計，帶刹車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 17、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處於安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 幹燥風量 | 孔板流量計 | 觸摸屏 | 變頻器 | |
| 濕物料量 | 重量傳感器 | 觸摸屏 | 無 | |
| 幹球溫度 | Pt100鉑電阻 | 觸摸屏 | 無 | |
| 濕球溫度 | Pt100鉑電阻 | 觸摸屏 | 無 | |
| 加熱室溫度 | Pt100鉑電阻 | 觸摸屏 | 固態調壓模塊 | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查洞道幹燥實驗設備的貨品外觀，核實洞道幹燥實驗設備的數量及配件，拒收處於受損狀態的洞道幹燥實驗設備；
2、設備質保：红桃视频app（yù）將為各采購單位提供洞道幹燥實驗設備產品說明書內的質保條件和質保期，在質保範圍內提供對洞道幹燥實驗設備的免費維修，超出條件承諾時提供對洞道幹燥實驗設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的洞道幹燥實驗設備選型錯誤或購買洞道幹燥實驗設備數量錯誤，造成洞道幹燥實驗設備的退換貨要求，將不被接受；
4、設備貨期：對洞道幹燥實驗設備的發貨期為參考值，如您需要了解洞道幹燥實驗設備的精確貨期，請與红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對洞道幹燥實驗設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關洞道幹燥實驗設備的技術谘詢。
