| 技術指標 | 說 明 | |||
| 設備特點 |

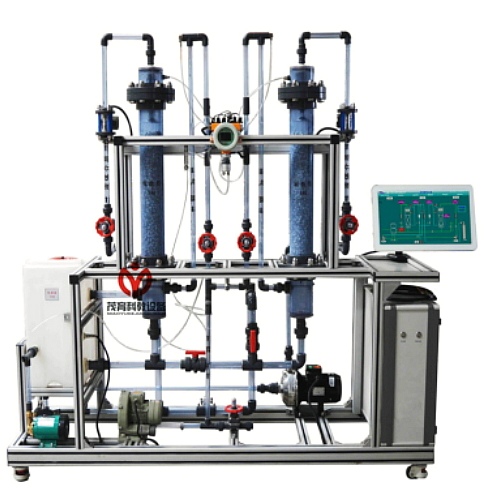

1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。 2、設備整體為自行式框架結構，並安裝有禁錮腳，便於係統的拆卸檢修和搬運。 3、全塔氣液接觸現象可視。 4、本實驗裝置采用二氧化碳——水體係。CO2氣體無味、無毒、廉價，所以氣體吸收實驗常選擇CO2作為溶質組分。 5、塔中部有液體再分布器，塔底部有柵板式填料支承裝置。填料塔底部有液封裝置，以避免氣體泄漏。 6、裝置設計可360度觀察，實現全方位教學與實驗。 7、實驗除可直接在控製櫃進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，並安裝安全聯鎖保護和自動報警裝置，保證設備正常運行不出現安全事故。 |
|||
| 設備功能 |
1、測定填料吸收塔不同噴淋密度下的體積傳質係數； 2、測定填料解吸塔飽和液的體積傳質係數； 3、改變吸收液流量，實現單吸收實驗操作； 4、飽和液做解吸液相，實現單解吸實驗操作 5、吸收與解吸的液相、氣相流量相同，實現聯合實驗操作； 6、實現在線實時分析實驗數據； 7、管路及渦輪流量計內實驗介質流動狀態清晰可視； 8、全觸摸集成化控製，高穩定數據傳輸，硬件加密。 |
|||
| 設計參數 |
1、液相體積傳質係數 ：0.006—0.02（ m/s）。 2、空氣流量：0.25～2.5m3/h。 3、二氧化碳流量：0.01～0.16m3/h。 4、填料塔壓降：0.6—1.5KPa；常溫、常壓操作。 |
|||
| 公用設施 |
1、水：裝置自帶透明水箱，連接自來水。實驗時經離心泵進入吸收塔，循環使用。 2、電：電壓AC220V，功率1.5KW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、氣：空氣來自風機（自帶氣源），CO2來自氣體鋼瓶。 4、實驗物料：水-- CO2。 注意：外配設備、藥品：二氧化碳鋼瓶及減壓閥；Ba(OH)2標準液、HCL標準液、化學分析儀。（用戶自配） |
|||
| 主要設備 |
1、玻璃填料塔：內裝φ10×10mm陶瓷拉西環填料；填料塔內徑 D=100mm。 吸收塔填料層有效高度≥800mm。 2、CO2流量計：質量流量計 流量範圍 0.01～0.16m3/h。 3、空氣流量：質量流量計，流量範圍0～12m3/h。 4、液體流量：渦輪傳感器，流量範圍0.2～1 m3/h。 5、塔體床層壓降由5KPa差壓傳感器測取，觀察上下塔壓降變化。 6、旋渦氣泵：功率 750W，最大流量145m3/h，風壓16kPa。 7、解吸泵：304不鏽鋼離心泵，功率370W，流量3.6m3/h。 8、飽和泵：304不鏽鋼增壓泵，功率260W，流量≥0.8m3/h。 9、飽和水槽：≥90 L，優質透明有機玻璃。 10、管路：透明材質，壁厚≥2.5mm。 11、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%，數字顯示。 12、電器：接觸器、開關、漏電保護空氣開關。 13、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。 14、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 15、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 16、采用一體機平板觸摸電腦，全程數字化觸摸屏控製操作。HMI：投射式觸控技術，5000萬次觸摸點，內存2G，功能：中央處理器數據顯示控製。 17、額定電壓：220V，總功率：1.5kW。 18、外形尺寸：1800×550×2100mm（長×寬×高），外形為可移動式設計，帶刹車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 19、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處於安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體進口溫度 | Pt100鉑電阻 | 觸摸屏 | 無 | |
| 氣體進口溫度 | Pt100鉑電阻 | 觸摸屏 | 無 | |
| 液體流量 | 渦輪流量計 | 觸摸屏 | 變頻器 | |
| CO2流量 | 質量流量計 | 觸摸屏 | 手動調節 | |
| 空氣流量 | 質量流量計 | 觸摸屏 | 變頻器 | |
| 塔體壓降 | 差壓傳感器 | 觸摸屏 | 無 | |
| CO2液體濃度 | 化學分析 | |||
| 軟件組成 | 模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。 | |||
| 二氧化碳濃度檢測模塊 | 精確檢測裝置吸收二氧化碳的濃度，精度誤差±3%。 | |||
友情提示：
1、設備驗收：各采購單位收貨時請檢查二氧化碳吸收與解析實驗設備的貨品外觀，核實二氧化碳吸收與解析實驗設備的數量及配件，拒收處於受損狀態的二氧化碳吸收與解析實驗設備；
2、設備質保：红桃视频app將為各采購單位提供二氧化碳吸收與解析實驗設備產品說明書內的質保條件和質保期，在質保範圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的二氧化碳吸收與解析實驗設備選型錯誤或購買二氧化碳吸收與解析實驗設備數量錯誤，造成本裝置的退換貨要求，將不被接受；
4、設備貨期：對二氧化碳吸收與解析實驗設備的發貨期為參考值，如您需要了解二氧化碳吸收與解析實驗設備的精確貨期，請與红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對二氧化碳吸收與解析實驗設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關二氧化碳吸收與解析實驗設備的技術谘詢。
