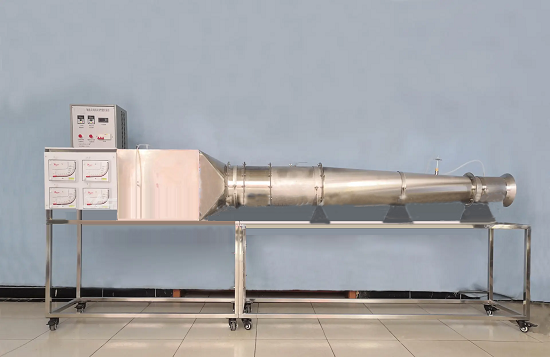

MYLT-48風室型風機性能測試實驗裝置

  風室型風機性能測試實驗裝置-實驗目的
1、學習通風機主要工作參數，風量Q，風壓P，軸功率N，轉速n（從而計算效率η）的實驗測定方法。
2、通過試驗得出軸流式風機的特性曲線（包括P-Q曲線、Pst-Q曲線，N-Q曲線和η-Q曲線）。
3、熟悉軸流風機性能測試實驗台的操作方法，實驗台的組成和數據處理，熟悉軸流式風機風室實驗裝置的結構。
4、學習風室類型測風機性能試驗方法。
二、技術指標
1、國標GB1236-1985《通風機空氣動力性能試驗方法》規定管段長度及多孔整流柵，不鏽鋼材質。
2、工作環境：常溫、常壓下運行，工作溫度：-10℃～+40℃。
3、工作電源：三相五線380VAC、50Hz，總功率3.5KW。
4、安全保護：具有接地保護，漏電保護，過流保護。
5、外型尺寸：3600×500×1550mm。
三、主要配置及參數
1、設備配置有不鏽鋼風室，進口集流器，輔助通風機以及變頻器。
2、進口集流器，4點靜壓環測量壓力，不鏽鋼材質。
3、擴壓段，擴張角＜7°，不鏽鋼材質。
4、不鏽鋼風量開度調節裝置
5、畢托管：流量係數：0.998，采用PU透明氣動軟管連接。
6、傾斜式微壓計：精度等級：1.0級；最大工作壓力：10000Pa；標稱工作液體（酒精）的密度，0.810g/cm3；可選用95%C2H5OH；標定溫度：20℃，溫度變化範圍：±2℃.
7、輔助通風機/被試通風機：低噪音軸流式風機，弘科電氣SF3-2，機號3A，0.37KW，2800r/min，380VAC。
8、變頻器：力控，AC380V/0.75KW。
9、不鏽鋼風室：溫度計、壓力計，整流金屬網和腔室。
10、雙麵亞光密紋噴塑安裝控製控箱1隻、數顯溫度表、漏電保護器（德力西）、電壓表、帶燈自鎖按鈕開關（正泰）、控製箱麵板采用鋁質凹字技術製作。
11、不鏽鋼框架實驗台（30*30mm不鏽鋼方管、配腳輪均為萬向輪帶禁錮腳）。

---
