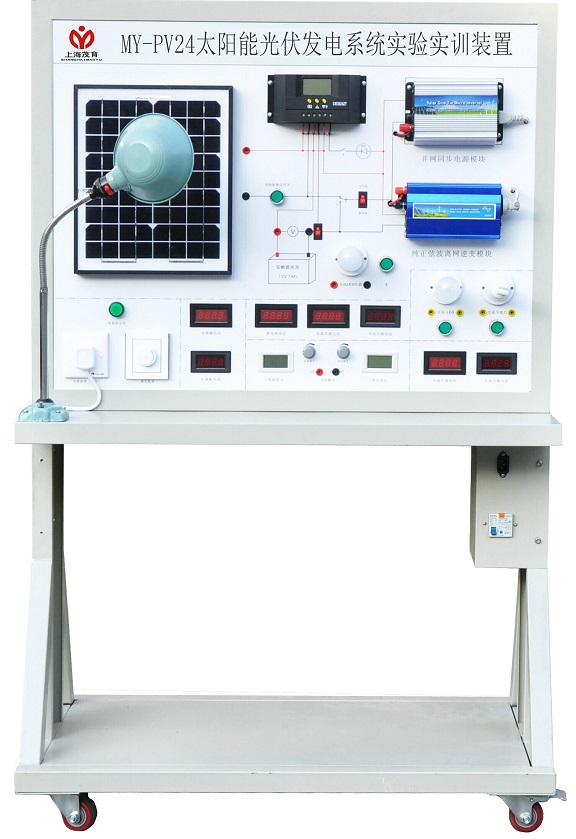

MY-PV24太陽能光伏發電係統實驗台

太陽能光伏發電係統實驗台-所配控製器采用串聯式PWM充電控製方式,使充電回路的電壓損失較原二極管充電方式降低一半,充電效率較非PWM高3-6%;過放恢複的提升充電,正常的直充,浮充自動控製方式有利於提高蓄電池壽命。多種保護功能,包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護,具有自動恢的輸出過流保護功能,輸出短路保護功能。
一、
主要技術指標及規格:
  1.太陽能電池組具體參數如下:

◆ 峰值功率:20W
  ◆ 最大功率電壓:17.5V
  ◆ 最大功率電流:1.95A
  ◆ 開路電壓:22V
  ◆ 短路電流:1.65A
2.太陽能控製器具體功能如下

◆ 使用單片機和專用軟件,實現智能控製,自動識別24V係統。
  ◆ 采用串聯式PWM充電控製方式,使充電回路的電壓損失較原二極管充電方式降低一半,充電效率較非PWM高3-6%;過放恢複的提升充電,正常的直充,浮充自動控製方式有利於提高蓄電池壽命。
  ◆ 多種保護功能,包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護,具有自動恢的輸出過流保護功能,輸出短路保護功能。
  ◆ 具有豐富的工作模式,如光控,光控+延時,通用控製等模式。
  ◆ 浮充電溫度補償功能。
  ◆ 使用了數字LED顯示及設置,一鍵式操作即可完成所有設置,方便直觀。
3.蓄電池:一般為鉛酸電池,具有如下特點:

◆ 蓄電池容量:12V   7AH
◆ 自放電率低
 ◆ 使用壽命長
 ◆ 深放電能力強
 ◆ 充電效率高工作溫度範圍寬
4.離網逆變器:正弦波逆變器,具體功能參數如下:

◆ 修正弦波輸出(失真率<4%)
 ◆ 輸入輸出完全隔離設計
 ◆ 能快速並行啟動電容、電感負載
 ◆ 三色指示燈顯示,輸入電壓,輸出電壓,負載水準和故障情形
 ◆ 負載控製風扇冷卻
 ◆ 過壓/欠壓/短路/過載/超溫保護
5光伏並網逆變模塊
 ◆ 實現DC-AC變換,
 ◆ 輸出電壓:220VAC
 ◆ 輸入電壓:DC12V
 ◆ 正弦波正弦波輸出,輸出電流與電網電壓同相位。
 ◆ 逆變器正常工作溫度範圍-25℃~+60℃,防護等級IP20;
6. 負載模塊:

◆ 直流負載包括:LED燈
 ◆ 交流負載包括:交流LED燈、交流節能燈
 ◆ 在功率允許範圍內,可外掛直、交流負載
7. 顯示測量模塊
    數顯直流電壓表,數顯直流電流表,數顯交流電壓表,數顯交流電流表。
8. 光伏軟件
    實時顯示光伏發電係統的充電電流,負載電流,蓄電池電壓等技術參數,完成實驗時數據的讀取,監測太陽能電池組的電壓和電流等。
二、
輔助模塊
1. 外網電源模塊
220V交流電;輔助直流穩壓係統:輸出電流 2(A),輸入電壓 220(V),輸出電壓 32(V),輸出功率 64(W),頻率範圍 50/60(HZ)。
2. 輔助照明模塊
  輔助人工高亮度光源係統,亮度可調整。
3. 支撐部件
  全鋼製結構,桌麵采用1mm厚鋼板折邊而成,框架采用40*60*2方管,經酸洗磷化加熱噴塑處理。尺寸為1500*1000*750mm.
三、
太陽能光伏發電係統實驗台實驗項目:
   實驗一
太陽能光伏板能量轉換實驗
    實驗二 環境對光伏轉換影響實驗
    實驗三 太陽能電池光伏係統直接負載特性實驗
    實驗四 太陽能控製器工作原理實驗
    實驗五 接反保護實驗
    實驗六 太陽能控製器對蓄電池的過充保護實驗
    實驗七 太陽能控製器對蓄電池的過放保護實驗
    實驗八 夜間防反充實驗
    實驗九 離網型逆變器工作原理實驗
    實驗十 獨立光伏發電實驗
    實驗十一 光伏並網發電實驗
