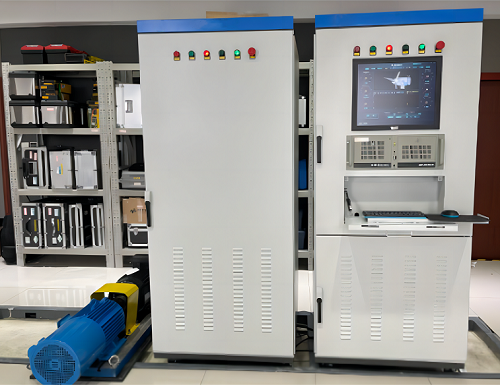

MY-PV35A模擬型直驅風電教學實驗平台

一、模擬型直驅風電教學實驗平台-係統性能
1）、發電控製係統：一套，非標定製，包含邏輯控製軟件、人機操作軟件、測量係統軟件與電路。380V/5.5kW/0-50Hz四象限運行，可速度控製和轉矩控製兩種模式運行。
2）、發電控製係統主要參數
a)型號規格：非標定製
b)主要組成：空間矢量邏輯控製係統、人機操作係統、測量係統、輔助電路等
c)控製方式：速度控製和轉矩控製

                                                             （參考圖）
二、驅動變頻器
驅動變頻器530VDC/380VAC  5.5kW, 可進行變流技術編程、通訊等功能，驅動變頻器參數如下表所示：(驅動變頻器參數)

序號	參數	參數值
1	輸入電壓	AC 3PH 380V(-15%)～440V(+10%)
2	輸入電流	24A
3	頻率（Hz）	輸入頻率：50Hz       允許範圍47.5~51.5Hz
4	輸出電壓（V）	0~輸入電壓
5	輸出電流（A）	22A
6	輸出功率（kW）	5.0kW
7	輸出頻率	0~150Hz
8	控製方式	PG矢量控製
9	電機類型	永磁同步電機
10	速度控製精度	±0.2%
11	速度波動	± 0.3%
12	轉矩響應	<20ms
13	轉矩控製精度	10%
14	起動轉矩	同步機：2.5 Hz/150%（PG矢量控製）
15	過載能力	150%額定電流1 分鍾，180%額定電流10秒，200%額定電流1秒
16	頻率設定方式	外部通訊設定（可以依照程序修改）
17	自動電壓調整功能	當電網電壓變化時，能自動保持輸出電壓恒定
18	故障保護功能	過流、過壓、欠壓、過溫、缺相、過載等保護功能
19	轉速追蹤再起動功能	實現對旋轉中的電機的無衝擊平滑起動
20	端子模擬量輸入分辯率	不大於20mV
21	端子開關量輸入分辯率	不大於2ms
22	IO	模擬輸入：2 路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V 模擬輸出：2 路（AO1、AO2）0~10V /0~20mA 數字輸入：8 路普通輸入，最大頻率1kHz，內部阻抗：3.3kΩ；1路高速輸入，最大頻率20kHz 數字輸出：1 路高速脈衝輸出，最大頻率20kHz；1路Y 端子開路集電極輸出 繼電器輸出：兩路可編程繼電器輸出，觸點容量：3A/AC250V，1A/DC30V
23	EMC 濾波器	內置C3 濾波器：滿足IEC61800-3 C3 等級要求
24	製動方式	回饋製動
25	運行環境溫度	-5~40℃，40℃以上降額使用
26	平均（jun1）無故障時間	2 年（25度環境溫度）
27	防護等級	IP20
28	冷卻方式	強製風冷

三、驅動電機
采用國內知名品牌永磁同步電機380V5.5kW一台。電機參數如下表所示：

序號	參 數	參數值
1	額定功率	5.5kW
2	額定電流	14.6A
3	額定電壓	380V
4	極數	4
5	同步轉速	1500rpm
6	調頻範圍	0-50 Hz
7	編碼器	2000 線性驅動輸出
8	參考外形尺寸	515*280*315mm(長*寬*高)
9	參考安裝尺寸	216*178*Φ15mm(長*寬*孔徑)
10	防護等級	IP44

永磁發電機

序號	參數	參數值
1	額定功率	5.5kW
2	額定電流	13.52A
3	額定電壓	380V
4	調速範圍	0-1500 r/min
5	編碼器	2000 線性驅動輸出
6	參考外形尺寸	515*280*315mm(長*寬*高)
7	參考安裝尺寸	216*178*Φ15mm(長*寬*孔徑)
8	防護等級	IP44

采用國內知名品牌永磁風力發電機380V/5.5kW一台，參數如下：
四、全功率變流器
變流器技術特點
●主電路采用美國TI公司生產的DSP芯片、進口IGBT模塊、驅動保護為進口機芯,控製電路采用隔離變壓器，安全可靠 ；
●采用SVPWM脈寬調製技術，純淨正弦波輸出，自動與電網同步跟蹤，功率因數接近1，電流諧波含量低，對公共電網無汙染，無衝擊；
● 逆變並網電流閉環控製，可控可調；
● 輸入直流電壓範圍寬，適應不同場合需求；
●頻率擾動檢出技術，實現反孤島控製；
●具有全方位的電源保護方案和完善的自我檢測和保護功能。在出現係統故障時將停止並網逆變；
● 電路結構緊湊、最大效率>94%；
● 室外型不鏽鋼外殼，全密封安裝；防護等級可達到IP65；
●RS485通訊，上位機監控，實現遠程數據采集和監視；
全功率風力發電機變流器參數表

項  目	參   數
變流器電壓範圍	3AC 380V±10％
變流器頻率範圍	50Hz +3% -5%
變流器容量	5kW
變流器額定電流	15.8A
諧波畸變率	<=3%
效率	97.2%
噪聲	＜79.4dB
運行溫度	-30 至 +50°C

對於低電壓穿越，方案完全遵循此標準：
低電壓穿越標準
u並網點電壓跌至20%額定電壓時，保證不脫網連續運行625ms ；
u跌落後2s 內恢複到額定電壓的90%時，不脫網連續運行。
u無功支撐：響應時間不大於75ms，持續時間不少於550ms ；無功電流滿足IT≥1.5×（0.9-UT）IN ，（0.2≤UT≤0.9）
u有功恢複：故障切除後以至少10%額定功率/秒的功率恢複到故障跌落前的功率；
A.低電壓穿越LVRT方案方案：
主要為在變流器上添加Crowbar和Chopper電路，並在變流器中配合進行相應控製：
uCrowbar：其響應時間短，能夠保護變流器IGBT、吸收和衰減畸變電流和諧波電流
uChopper：主要考慮單管吸收回路的設計，不同於Crowbar的投切工作方式，Chopper裝置在運行過程中會進行100Hz左右的斬波動作，大電流關斷時的尖峰很容易導致IGBT過壓實效。因此設計了RCD吸收回路和低感功率回路。
五、 機械傳動與測量係統
規格型號：非標定製
主要部件：可調節底座、聯軸節、防護罩、相應的安裝配件
外形尺寸：長*款*高=1500*500*300（根據電機及傳感器配套設計，可進行優化）
主要材質：優質鋼材
表麵處理：鍍鋅
六、 風電控製係統
風電控製係統預留各種通訊接口：Modbus/RS485/RS232等。
微型操作台主要性能指標
1)規格型號：非標定製
2)結構特點：采用琴式操作台，在操作台上布置操作按鈕、智能表和測控計算機，操作台設計符合人體工程學，操作舒適，各項數據觀察直觀。
3)表麵處理：脫脂、酸洗、磷化、烤漆顏色：RAL7035
4)外觀要求：外形美觀，工藝精湛，尺寸精密
5)材質要求：板材厚度為1.2-2.0mm，其中裝飾件1.2mm,連接件1.5mm,承重部件2.0mm。
6)台麵要求：采用優質防火板，顏色為深黃。
7)硬件主要性能指標如下：PCE-7B13-07A1E、可以存儲1T數據、PCE-5127QG2、控製機箱以及21英寸工業顯示器
風力發電模擬軟件
上位機軟件包含本機數據庫，預留與其他如C#語言、C++、VB、SQL、MATLAB等語言的兼容接口;具備變流器控製技術實驗軟件及有源濾波技術實驗軟件。提供上位機軟件的完整資料包括但不限於：係統邏輯控製動作順序表、測控點表、流程圖；軟件設計說明書；軟件設計編碼規範說明書；人機接口說明書；軟件流程圖；數據報表及數據庫設計說明書；軟件源代碼等。

---
