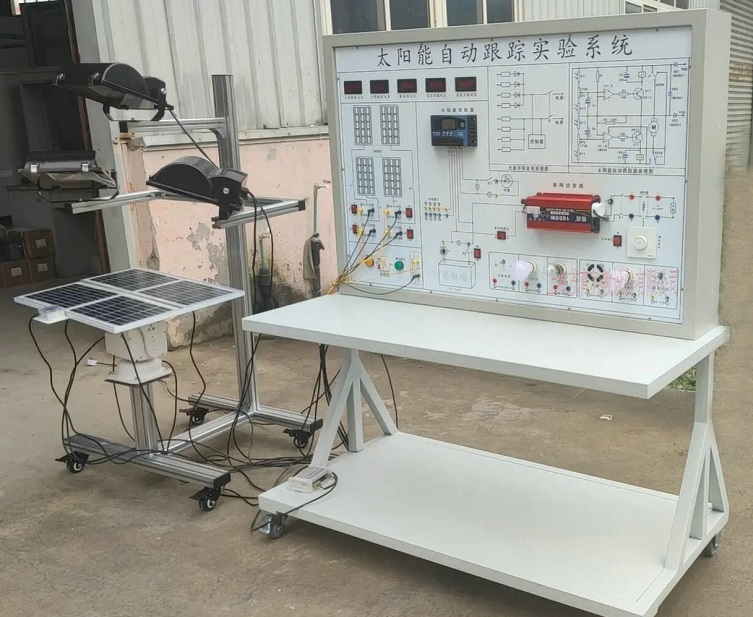

MY-PV3B太陽自動跟蹤係統實驗台

太陽能自動跟蹤係統實驗台-由陽光跟蹤傳感器、控製器和傳動執行機構三部分組成。
1)陽光跟蹤傳感器:
    在有效光照條件下的全程對陽光高精度測量,並將太陽光方位信號轉換成電信號,傳送給跟蹤控製器。
    跟蹤控製器接收太陽光跟蹤定位傳感器的信號後,驅使傳動執行機構運轉,使太陽能電池板垂直於太陽光。
2)傳動執行機構
采用獨特的機械結構設計,實現水平方向360°、180°俯仰角度可以調節後固定,最大抗風可達10級。
二、
主要特點:
1)通過三個模擬光源進行照射,模擬晨日、午日、夕日。
2)4塊10W的太陽能電池板進行組串。
3)係統包括:太陽能光電傳感器;太陽能電池組件;直流電機及控製器;太陽能控製器;蓄電池;太陽能跟蹤器用電由蓄電池供給。
4)跟蹤方式:雙軸全自動跟蹤
◆精度:±0.5°
◆水平回轉角度:360°
◆俯仰角度:180°
◆控製器供電電源:DC 12V
◆電機供電電源:DC 12V
5)支架采用工業鋁型材
三、
技術指標:
1、跟蹤方式:雙軸全自動跟蹤
2、跟蹤精度:±1°
3、水平回轉角度:360°
4、俯仰角度:180°
5、傳動機構自重:2.5Kg (不含支架與電池板)
6、最大承重:10Kg
7、電機供電電源:DC 12V
8、控製器供電電源:DC 12V
9、係統年平均耗電量:0.1W
10、抗風等級:10級
11、係統自帶上電複位及無光自複位功能
四、
太陽自動跟蹤係統實驗台-實驗項目:
實驗一:太陽能電池板特性實驗係列
1、太陽能電池板開路電壓測試實驗
2、太陽能電池板短路電流測試實驗
3、太陽能電板I-V特性測試實驗
4、太陽能電池板最大輸出功率計算實驗
5、太陽能電池板轉換效率測量實驗
6、開路電壓與相對光強的函數關係實驗
7、短路電流與相對光強的函數關係實驗
8、太陽能電池板暗伏安特性測試實驗
9、太陽能組件輸出特性測試實驗
10、太陽能電池板的串聯開路電壓測試實驗
11、太陽能電池板的串聯短路電流測試實驗
12、太陽能電池板的並聯開路電壓測試實驗
13、太陽能電池板的並聯短路電流測試實驗
14、負載特性測試實驗
實驗二:太陽能蓄電池控製器實驗係列
1、太陽能蓄電池充電控製實驗
2、控製器充放電保護實驗
3、蓄電池電壓、電流測試實驗
4、蓄電池電量估測實驗
5、控製電池電流流入、輸出實驗
6、控製器光控-時控輸出實驗
實驗三:跟蹤器的實驗內容:
1、逐日係統原理實驗
2、太陽光跟蹤定位傳感器原理實驗
3-3、環境對光伏轉換影響實驗
4、跟蹤控製器操作實驗
3-5、傳動執行機構接線實訓
3-6、太陽能光控跟蹤實驗
五、主要設備清單:

序號 名   稱 數量 單位
1 支架係統 1
2 實驗操作台 1
3 追蹤控製器 1
4 光學跟蹤探頭 1
5 10W太陽能電池組件 4
6 實驗套件 1
