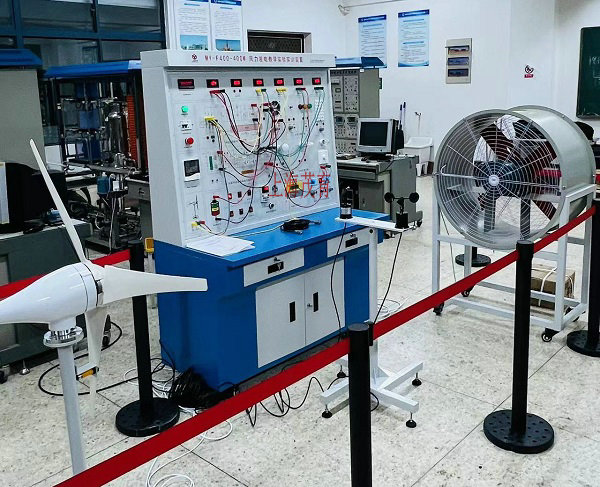

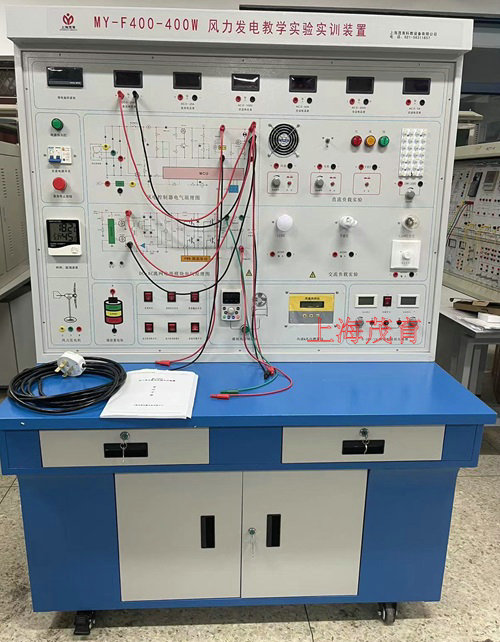

MY-F400-400W風力發電教學實驗實訓裝置

400W風力發電教學實驗實訓裝置-是由發電單元、充電單元、電力蓄能單元、逆變模塊、控製單元、載單元、顯示單元共七大單元係統組成,係統能進行風力發電相關全過程實驗,是職高、大學、研究生以風力發電為主課題的研究和培訓、教學的理想產品。
二、教學特點:
1、係統實驗平台集成了室內溫/濕度儀,風速測量係統,讓使用者操作起來更直觀。
2、係統采用數字化DSP技術,對蓄電池充放電進行全智能化的管理。
3、係統麵板上采用直觀的數字儀表和液晶顯示,讓用戶即時了解係統工作狀態。
4、係統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。
5、風力發電教學實驗係統,可以讓實訓學生自行拆裝移動,使用簡便、節能環保、無汙染。
6、增加分布式發電原理與實驗模塊,讓學生增加對新知識的理解
二、
400W風力發電教學實驗實訓裝置-運行技術條件:
風力係統:
1、風輪直徑:1.25(m)
2、啟動風速:1.5(m/s)
 3、額定風速:13(m/s)
 4、安全風速:35(m/s)
 5、工作形式:上風式永磁同步發電機
6、 風葉旋轉方向:順時針
 7、風葉數量:3(片)
 8、風葉材料:玻璃增強聚丙烯材料
 9、電機材料:鋁合金&不鏽鋼

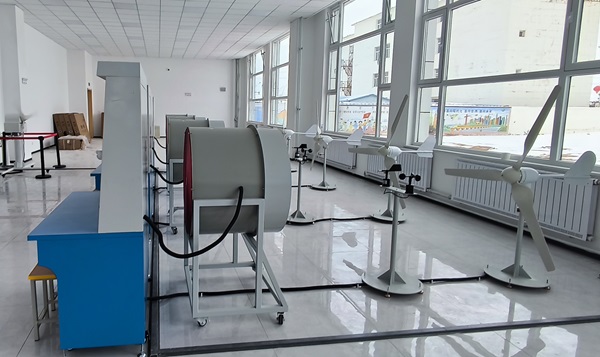

 10、模擬風洞:風量:34073 m3/h,1275Pa-2138Pa,2.2kW;
充電係統:
 1、額定功率:400(W)
 2、額定電壓:12/24(V)
 3、額定電流:33.3/16.7(A)
電力蓄能係統(機內):
 1、儲能形式:閥控式密封鉛酸蓄電池
 2、額定電壓:12V
 3、額定容量:100Ah
 4、充電方法(恒壓),循環︰最大充電電流為5.6A
逆變模塊係統(機內):
 1、直流輸入電壓:10.5~16.8 VDC
 2、額定蔬出功率:300W
 3、輸出電壓:110/220VAC
 4、輸出波形:純正弦波
 5、輸出頻率:50Hz
 6、工作效率:85%
 7、功率因數:>0.88
 8、波形失真率≤5%
 9、工作環境:溫度-20℃~50℃
 10、相對濕度:﹤90﹪(25℃)
 11、保護功能:極性反接、短路、過熱、過載保護
控製模塊係統
 1、工作電壓:12VDC
 2、充電功率:500W
 3、風機功率:400W
 4、充電方式:PWM脈寬調製
 5、充電最大電流 16.5A
 6、過放保護電壓 10.5V
 7、過放恢複電壓 12.6V
 8、輸出保護電壓 16.2V
 9、卸載開始電壓(出廠值)15V
 10、卸載開始電流(出廠值) 12A
 11、控製器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、輸出短路保護、電12、池接反保護、欠壓和過壓防震蕩保護、均(jun1)衡充電、溫度補償等功能;
負載模塊裝置係統:
 1、風扇:×1個,額定電壓:12/24V,工作電流:1.25A,功率:15W
 2、交通燈:1組(R,G,B),額定電壓:12/24V,工作電流:0.8A,功率:9.6W
 3、馬達:×1個,額定電壓:12/24V,工作電流:0.35A,功率:5W  轉速:20rmp/min
 4、交流LED燈×1個,交流節能燈×1個
 5、直流模擬負載:12V/24V/28WLED路燈板,帶PWM調光功能,輸出功率可設置
顯示裝置係統:
 1、直流電流表:× 1個,20A, 顯示模式︰0.5”LED
 2、直流電壓表:× 1個,50V, 顯示模式︰0.5”LED
 3、交流電壓表:× 1個,500V,顯示模式︰0.5”LED
 4、交流電流表:× 1個,5A,  顯示模式︰0.5”LED
 5、交流電壓表:× 1個,50V, 顯示模式︰0.5”LED
 6、交流電流表:× 1個,50A, 顯示模式︰0.5”LED
 7、時間、溫/濕度表:× 1個,-20~99.9℃  顯示時間,室內溫、濕度
 8、風機轉速表:× 1個,5A,  顯示模式︰0.5”LED
 9、風速風向儀:風速:0~45M/S
               風向:0~360°
               精度±0.3M/S±3°
               工作電源:AC220V,50HZ,DC12V可選
               過風速報警、欠風速報警、液晶顯示風速、配有與PC通訊的接口
電氣開關操作櫃:
  1、交流漏電開關、緊急停止開關、儀表開關、風機輸入開關、直流輸入開關
  2、儀表顯示、控製按鈕(開關)、智能型風光互補控製器、風速儀、鼓風機調速。
監控軟件:(電腦自配)
1、PC監控模塊:監控主機、監控軟件。
 2、顯示內容:蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率,能量模擬圖,當前風速(米/秒),當前風向(度),當前風力資源平估。

三、教學項目及實驗內容:
實驗1.風力發電基礎理論原理性實驗
實驗2.風力發電係統設計實驗
實驗3.風力發電基礎理論與應用技術仿真實驗
實驗4.風力發電相關測量技術實驗
實驗5.風力發電控製技術實驗
實驗6.風力發電電力電子實驗
實驗7.過放保護、過放恢複、過充保護、過充恢複
       均充保護、均充恢複、浮充保護、浮充恢複
實驗8.過風速報警、欠風速報警、液晶顯示風速
實驗9.風力發電係統的直接負載實驗
實驗10.風力發電係統的風速變化影響實驗
實驗11.限速機械保護係統原理實驗
實驗12.限速電控保護係統原理實驗
實驗13.風機過功率保護實驗
實驗14.風機超速保護實驗
實驗15.不同轉速下風力發電曲線實驗
實驗16.風況檢測實驗
實驗17.獨立風機係統實驗
實驗18. 綜合實驗。
