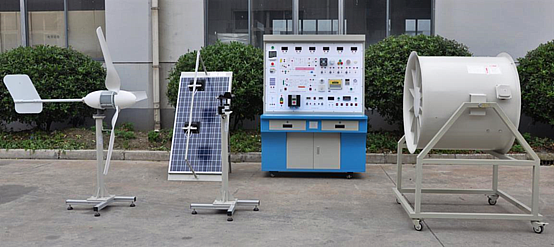

MY-F500風光互補發電測量與控製實訓係統
風光互補發電測量與控製實訓係統-主要麵向職高、大學、研究生、企業技工以風力發電和太陽能為主課題的研究和培訓的產品及應用於大中院校及科研機構教學和實驗。
二、 主要技術規格參數:
1、係統規格
◆ 係統工作電壓:12/24V DC 220VAC
◆ 係統最大電流:10A
◆ 係統最大功率:500W
2、單晶矽太陽能電池規格
◆ 組件尺寸(L*W*H):536*477*28mm×4
◆ 最佳功率:25W
◆ 最佳工作電壓:17.05±0.5V
◆ 最佳工作電流:1.43±0.10A,
◆ 短路電流:1.6±0.10A,
◆ 開路電壓:21.0±0.5V

太陽能電池
3、風機力發電機參數
◆ 額定功率:400(W)
◆ 額定電壓:12/24(V)
◆ 額定電流:33.3/16.7(A)
◆ 風輪直徑:1.24(m)
◆ 啟動風速:2.5(m/s)
◆ 額定風速:9.6(m/s)
◆ 安全風速:35(m/s)
◆ 發電機工作形式:永磁同步發電機
◆ 風葉旋轉方向:順時針
◆ 風葉數量:3(片)
◆ 風葉材料:玻璃增強聚丙烯材料
◆ 電機材料:鋁合金&不鏽鋼
永磁同步風力發電機
4、模擬風洞模塊
◆ 風量:32073 mз/h
◆ 風壓:388Pa
◆ 轉速:1450 r/min
◆ 功率:5.0kW

模擬風洞
5、風光互補控製器規格
◆ 工作電壓:12VAC
、◆ 充電功率:400W
◆ 充電方式:PWM脈寬調製
◆ 充電最大電流 35A
◆ 過放保護電壓 11V
◆ 過放恢複電壓 12.6V
◆ 輸出保護電壓 16V
◆ 卸載開始電壓(出廠值)15.5V
◆ 卸載開始電流(出廠值) 15A
◆ 控製器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能;
◆ 負載為100W以下的12V/24V直流負載,控製單元一通道為常開輸出,另一通道為多類定時輸出(光控開、光控關,定時開、定時關,)。
風光互補控製器
6、離網逆變電源
◆ 直流輸入電壓:10.8~16.8VDC
◆ 額定蔬出功率:300W
◆ 輸出電壓:110VAC
◆ 輸出波形:純正弦波
◆ 輸出頻率:50Hz
◆ 工作效率:85%
◆ 功率因數:>0.88
◆ 波形失真率≤5%
◆ 工作環境:溫度-20℃~50℃
◆ 相對濕度:﹤90﹪(25℃)
◆ 保護功能:極性反接、短路、過熱、過載保護
離網逆變電源
7、並網同步逆變電源
◆ AC標準電壓範圍: 90V-140V/180V-260VAC
◆ AC頻率範圍: 55Hz~63Hz/45Hz~53Hz
◆ 輸出電流總諧波失真: THDIAC <5%
◆ 相 位 差: <1%
◆ 島效應保護: VAC;f AC
◆ 輸出短路保護: 限流
◆ 顯示方式: LED
◆ 待機功耗: <2W
◆ 夜間功耗: <1W
◆ 環境溫度範圍: -25 ℃~60℃
◆ 環境濕度: 0~99%(Indoor Type Design)
並網同步逆變電源
8、太陽能電池自動跟蹤模塊
◆ 跟蹤方式:雙軸全自動跟蹤
◆ 跟蹤精度:±1°
◆ 水平回轉角度:360°
◆ 俯仰角度:180°
◆ 傳動機構自重:8Kg (不含支架與電池板)
◆ 最大承重:25Kg(可裝120W以下的電池板)
◆ 電機供電電源:DC 12V
◆ 控製器供電電源:DC 12V
◆ 係統年平均耗電量:0.1W
◆ 抗風等級:10級
◆ 工作高度1695㎜,最低工作高度1500㎜,承載8㎏,淨重1.8㎏,
◆ 模擬小太陽模塊:220VAC 150W金鹵燈或500W自然色投光燈
雙軸跟蹤支架
9、測風係統模塊
◆ 測量範圍 風速:0~60m/s 風向:0~360°
◆ 精 度 ±0.1m/s ± 3°
◆ 工作電源:AC 220V±20% 50HZ, DC24V、12V、5V或其他供電。
◆ 記錄間隔: 1分鍾~240分鍾連續可設置
◆ 內部存儲: 4M bit
◆ 通訊接口: RS-232/485/USB通訊
◆ 環境溫度: -40℃~50℃
◆ 轉速傳感器:0~5000 風力發電機轉速檢測顯示(室內)
測風係統
10、電表規格
◆ 電流表:× 3個,2A, 顯示模式︰0.5”LED
◆ 電壓表:× 3個,20V,顯示模式︰0.5”LED
◆ 溫度表:× 1個,0~99.9℃
11、負載:
◆ 風扇:×1個,額定電壓:12/24V,工作電流:0.25A,功率:3W
◆ 交通燈:2組(R,G,B),額定電壓:12V,工作電流:0.25A,功率:3W
◆ 蜂鳴器:×1個
◆ 馬達:×1個,額定電壓:12/24V,工作電流:0.25A,功率:3W
◆ 交流線性電阻負載:3~15~120W
◆ 直流模擬負載:12V/24V/28WLED路燈板
12、電池:閥控式密封鉛酸蓄電池
◆ 額定電壓:12V
◆ 額定容量:100Ah
◆ 充電方法(恒壓),循環︰最大充電電流為5.6A
13、無線監控:
高性能風光互補智能控製器,含PC端Zigbee無線監控模塊,與太陽能教學模塊Zigbee發射模塊,透過IEEE802.15.4標準無線協定截取I(電流)V(電壓)值至PC端顯示以便監控。
14、係統外形尺寸;長1400×寬550×高1700(㎜)附滾輪方便推動至戶外教學。

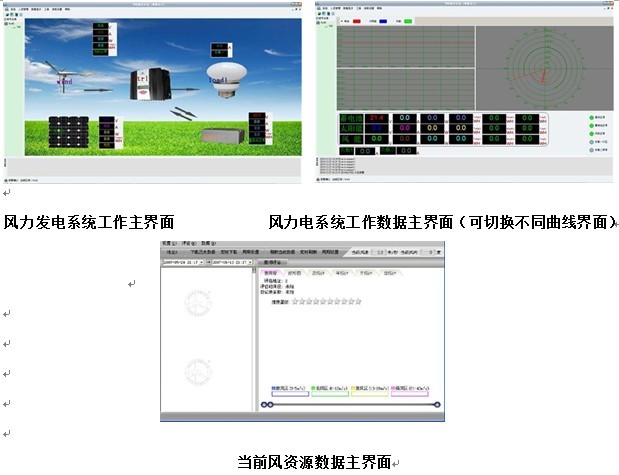

15、監控軟件
◆ PC監控模塊:監控主機、監控軟件。
◆ 顯示內容:蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率,能量模擬圖,當前風速(米/秒),當前風向(度),當前風力資源平估。
