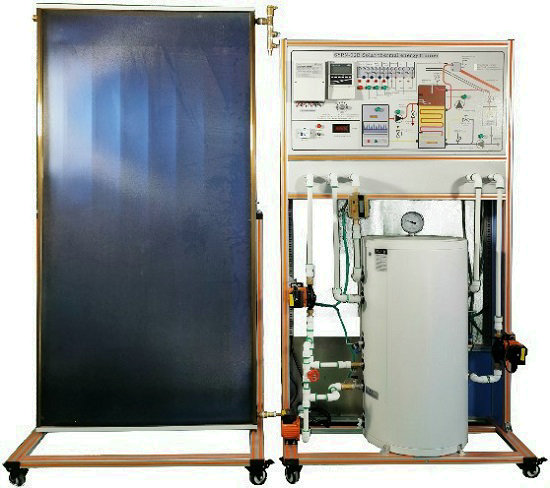

MY-PV53太陽能熱能培訓器

一、太陽能熱能培訓器-概述：
本裝置用於太陽能工程的理論和實踐研究，這些設施用於獲得用於衛生、空調和類似服務的熱水，具有廣泛的教學應用。
二、功能組成：
培訓裝置包括四個操作單位，具體如下:
1、主模塊
1)主模塊安裝在一個垂直框架中實現，包含一個前麵板，其中包含一個真實詳細的係統係統圖，以及用於一次和二次回路中液體的循環圖、存儲和控製的組件。
2)部件必須垂直放置在底座上，便於在手冊中描述的實際操作過程中對所有部件進行裝配和拆卸操作。教練必須在前麵和後麵都有開口，讓學生從每一邊看到組件。
3)尺寸:1000×650×1650毫米。
2、太陽能單元:
1)係統裝配的太陽能電路換熱器,鎂陽極、不鏽鋼水箱:容量:80 l,功率1200 W,加熱時間(ΔT = 45°C) h,分鍾。太陽能平板集熱器，太陽能回路加載/卸載閥，流量調節器，空氣釋放閥，安全閥，壓力計，溫度計，止回閥，膨脹罐，流量調節器，太陽能回路泵，DHW泵，泵回路支持
1)係統詳圖。
2)設有液晶顯示屏的電子控製中心，以顯示數據。
3)電源、保護和狀態燈。
4)用於冷水進口、熱水衛生出口、與太陽能板連接等的液壓插座必須位於模塊的後部。
5)、溫度係統
6)訓練器必須在6個不同的點上安裝6個溫度探測器
7)一個用於計算能量的太陽輻射傳感器。
8)一個熱量計數器。
3、太陽能電池板
1)真正的太陽能電池板必須放置在一個金屬結構中，並通過柔性管道與主模塊連接，柔性管道上有排放、安全和注入閥門。
2)實際尺寸:1060x700x2050mm
3)吸收體麵積:1.105米* 1.666米= 1.840平方米
4)吸收管數量:12根(MS)
5)流體體積:1.5 l (MS)
3、換流器加熱器
1)作為使用產生的熱水的一種方法，對流器加熱器必須可用。它必須通過軟管連接。
這個組件必須允許我們試驗用這個係統獲得的熱水的效果。但是，該係統必須足夠開放，以便與其他應用程序易於使用，例如衛生熱水供應、地板下加熱等。
2)空氣流量:253 m3/h
3)加熱功率:2,8 kW
5)水流:350L
三、太陽能熱能培訓器培訓項目：
培訓師必須被視為對太陽能發電設施進行理論和實踐研究的全球係統，允許進行下列教學活動:
1、識別所有組件以及它們如何與其操作相關聯。
2、所有部件的技術參數的解釋。
3、ACS設備、空調等的選型標準
4、設施的裝配和維護標準。
5、解釋由控製提供的情景數據

		生產商
型號	MY-PV53	上海红桃视频app
主機
輸入電源：	歐標：AC220V- AC250V±10% 50Hz
裝置容量：	2.5kVA
外形尺寸長寬高	1100mm×800mm×1950mm
重量	180KG
包裝尺寸長寬高	1190mm×890mm×2120mm
包裝形式	木箱
循環水箱	400MM300M300MM 長寬高
太陽能水箱	80L
電流：	10A
加熱器	1200W
太陽能水泵	三擋調220V
太陽能控製器	SP24
換熱器	空氣流量: 253 m3/h 加熱功率: 2800w 水流: 350 L	德州空調廠
太陽能平板集熱器
外形尺寸長寬高	1000mm×800mm×2100mm	廣州太陽能公司
重量	100KG
包裝尺寸長寬高	1280mm×880mm×2330mm
吸收體麵積	1.105米* 1.666米= 1.840平方米
吸收管數量:	12根(MS)
流體體積	1.5 l (MS)
