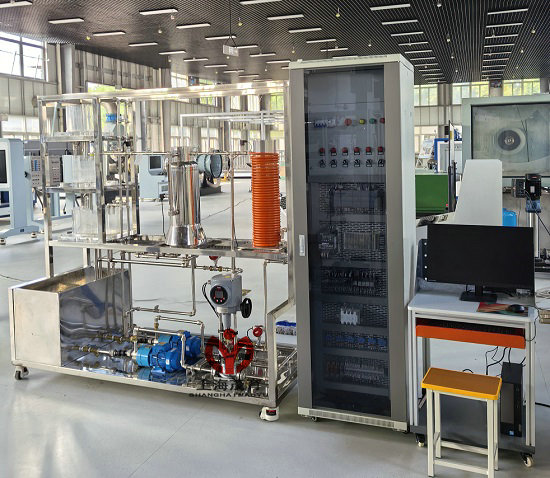

MYG-68A高級現場總線過程控製係統實驗裝置



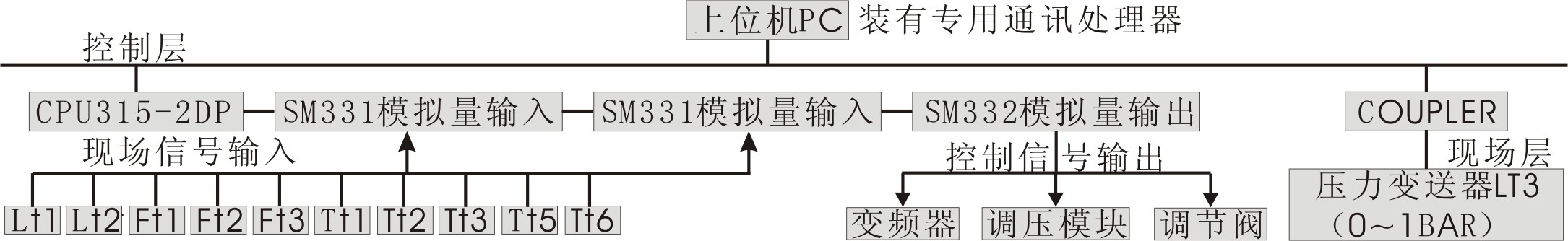

一）係統組成
1、過程控製實驗對象係統
實驗對象係統包含有：不鏽鋼儲水箱；上、中、下三個串接有機玻璃圓筒型水箱；三相4.5kW電加熱鍋爐（由不鏽鋼鍋爐內膽加溫筒和封閉式外循環不鏽鋼冷卻鍋爐夾套構成）和鋁塑盤管組成。
係統動力係統有兩套：一套由SIEMENS變頻器、三相（380V交流）不鏽鋼磁力驅動泵、電動調節閥、交流電磁閥、渦輪流量計等組成；另一套由220V循環泵、渦輪流量計等組成。
整套對象係統完全由不鏽鋼材料製造，包括對象框架、管道、底板，甚至小到每一顆緊固螺釘。
實驗室智慧用電安全控製係統；智能電源管理係統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，隻能通過遠程清除故障後，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端雲平台通訊，沒有網絡的情況下，教室整套智能電源管理係統可離線獨立運行。智能終端：智能電源管理係統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界麵，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；用戶通過刷卡方式請求開啟設備，PC端進行授權之後，設備可啟動使用，PC端可分時預約設備的啟動和停止！設備時間管理包含年月日時間的顯示。可設備相應過溫、短路、過流、過壓、欠壓、失壓、功率限定等7大保護功能數值。2）手機APP：用電狀態界麵實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；後台查看報警日誌、操作日誌、故障日誌等。用戶可進行遠程在線報修，反應設備故障信息，編輯報修情況，後台可進行遠程維護，及時跟進，以有效解決用戶設備維護。3）PC端軟件：每個設備狀態信息顯示，具有多個子界麵，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控製每台設備的開關！用電數據界麵能智能查找近2年用電數據，設置界麵能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢複時間值等。
2、對象係統中的各類檢測變送及執行裝置
(1) 擴散矽壓力變送器三隻：分別檢測上水箱、中水箱、下水箱液位；
(2) 渦輪流量計三隻：分別檢測兩條動力支路及盤管出水口的流量；
(3) Pt100熱電阻溫度傳感器六隻：分別用來檢測鍋爐內膽、鍋爐夾套、盤管（三隻）及上水箱出水口水溫；
(4) 控製模塊：包含電磁閥21隻、電動調節閥一個、可控矽溫度控製模塊一隻；
(5) 三相380V不鏽鋼磁力驅動泵、220V循環泵。
二）、係統主要特點
1. 被調參數囊括了流量、壓力、液位、溫度四大熱工參數
2. 執行器中既有電動調節閥儀表類執行機構，又有變頻器等電力拖動類執行器
3. 係統除了能改變調節器的設定值作階躍擾動外，還可在對象中通過電磁閥製造各種擾動
4. 一個被調參數可用不同的動力源、不同的執行器和不同的工藝線路下可演變成多種調節回路，以利於討論、比較各種調節方案的優劣
5. 能進行多變量控製係統及特定的過程控製係統實驗

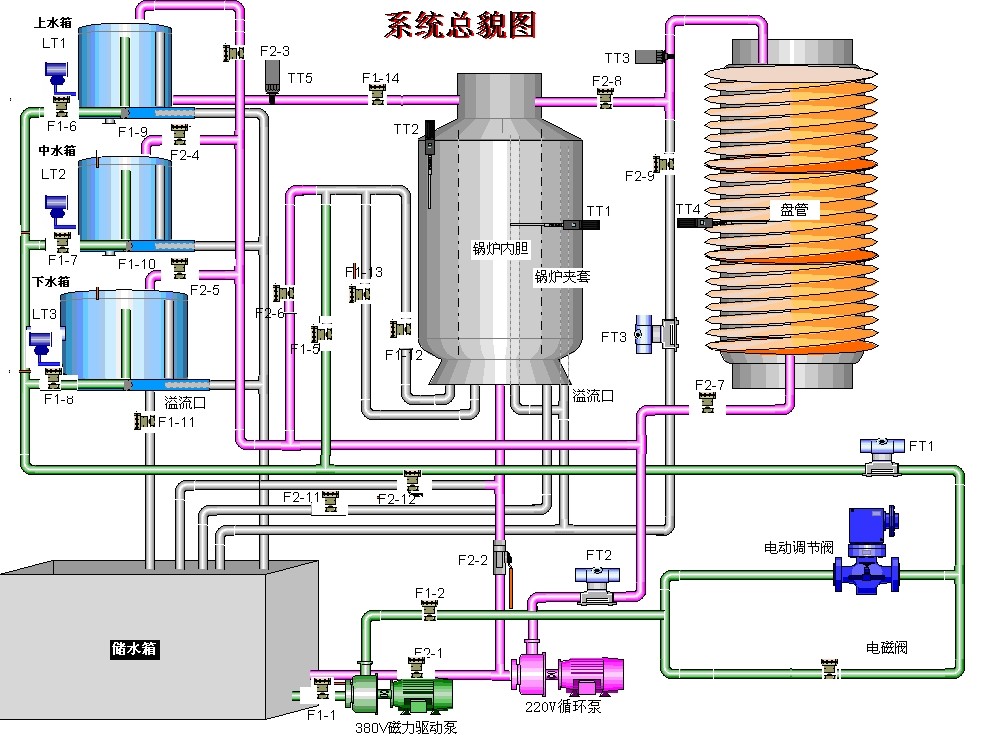

三）、對象係統總貌圖



五、主要配置清單

序號	設備名稱	數量	單位
1	不鏽鋼框架	1	套
2	有機玻璃水桶	3	隻
3	不鏽鋼下水箱	1	隻
4	不鏽鋼複合加熱桶	1	隻
5	380V磁力驅動泵	1	隻
6	220V循環泵	1	隻
7	SIEMENS CPU 1214C	1	隻
8	明緯電源模塊	1	隻
9	模擬量輸入模SM1231	2	隻
10	模擬量輸出模SM1232	1	隻
11	SIEMES變頻器V20	1	隻
12	擴散矽壓力變送器	1	隻
13	擴散矽壓力變送器	2	隻
14	渦輪流量計	3	隻
15	PT100熱電阻傳感器	6	隻
16	電磁閥	1	隻
17	空氣開關	1	隻
18	旋鈕	4	隻
19	中間繼電器	若幹	隻
20	DC24V開關電源	1	隻
21	電動調節閥	1	隻
22	可控矽調壓器	1	隻
23	控製櫃	1	台

六、實驗內容
1.現場總線控製係統（DCS）的組成與認識實驗
2.下位機軟件中的硬件組態和程序編寫
3.上位機軟件中的通信建立和界麵組態
4.一階單容上水箱對象特性測試實驗
5.二階雙容水箱對象特性測試實驗
6.上水箱液位PID整定實驗
7.串接雙容下水箱液位PID整定實驗
8.三容液位定值控製實驗
9.鍋爐內膽水溫PID控製實驗
10.鍋爐夾套水溫PID控製實驗
11.單閉環流量PID控製實驗
12.鍋爐內膽水溫位式控製實驗
13.水箱液位串級控製實驗
14.三閉環液位控製實驗
15.鍋爐夾套與內膽水溫串級控製實驗
16.鍋爐內膽水溫與水流量串級控製實驗
17.上水箱液位與進水流量串級控製實驗
18.單閉環流量比值控製實驗
19.下水箱液位前饋-反饋控製實驗
20.鍋爐內膽水溫前饋-反饋控製實驗
21.溫度純滯後控製實驗
22.流量純滯後控製實驗
23.鍋爐夾套與內膽水溫解耦控製實驗
24.上水箱液位與出口水溫解耦控製實驗
