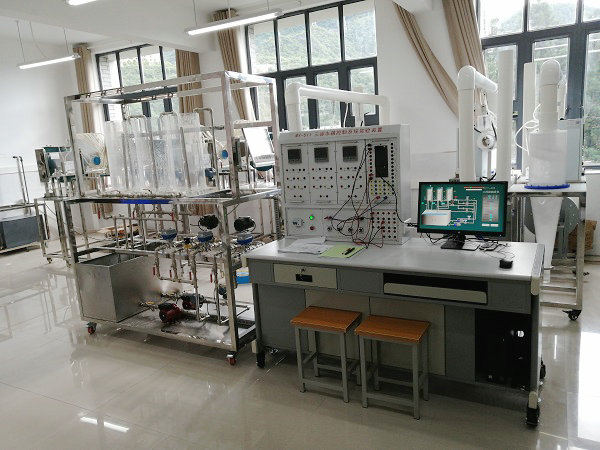

MY-511型三容水箱控製係統實驗裝置

MY-511 三容水箱控製係統實驗裝置-是由三隻互相聯通的水箱組成，這是一台具有多個輸入和多個輸出的非線性耦合被控物理模型。它的出現為大專院校，科研院所從事自動控製理論和過程控製研究的教師和科研人員提供了一個具體的複雜的被控對象。三個水箱的液位之間存在一定的非線性耦合關係。在這個係統中，既可以進行單個水箱的液位單回路控製，也可以對相鄰兩個水箱的液位進行解耦控製，更可以對三個水箱的液位進行多變量的控製。另外，可以通過閥門的切換將三容水箱控製係統簡化雙容液位控製係統。
本裝置是模擬現代工業生產過程中對液位進行測量、控製，觀察其變化特性，研究過程控製規律的教學產品。它具有過程控製動態過程的一般特點（大慣量、大延時、非線性），是控製理論與控製工程、過程控製理論教學、實驗和研究的理想實驗平台。通過水箱液位的控製係統實驗，用戶除了掌握過程控製理論、計算機、儀器儀表知識和現代控製技術之外，還可以熟悉生產過程的工藝流程，從控製的角度理解它的靜態和動態的工作特性。
二、實驗內容（常規配置）
1、水箱液位傳感器的特性及其標定
2、單容水箱對象特性測試實驗
3、雙容水箱對象特性測試實驗
4、三容水箱對象特性測試實驗
5、單容水箱液位的定值控製實驗
6、雙容水箱液位的定值控製實驗
7、三容水箱液位的定值控製實驗
8、壓力的單閉環控製實驗
9、流量的單閉環控製實驗
10、水箱液位與流量的串級控製實驗
11、液位的變比值控製實驗
三、配置清單:（常規配置）

序號	名稱	數量
1	電源控製屏	1件
2	實驗桌	1張
3	智能調節儀（按實驗要求需配3件）	3件
4	S7-1200PLC可編程控製器（西門子S7－1200<主機，集成24點開關量，14點輸入/10點輸出>，模擬量模塊）	1件
7	高可靠護套結構實驗連接線、航空連接電纜及實驗配件	1套
8	三容水箱對象係統實驗裝置	1套
9	配套實驗教學軟件	1套
