MYG-68C 過程控製綜合實驗裝置

  過程控製綜合實驗裝置-為適應本科基本教學而精簡開發經濟適用的過程控製實驗裝置，由實驗對象係統，儀表控製屏和實驗桌組成，能完成《自動控製理論》、《過程控製》、《自動化儀表》、《集散控製》、《PLC可編程控製》、《單片機控製》、《計算機控製》等課程所開的實驗項目。集多領域、多學科技術於一體，充分體現了實驗裝置的先進性、開放性和功能的多樣化。

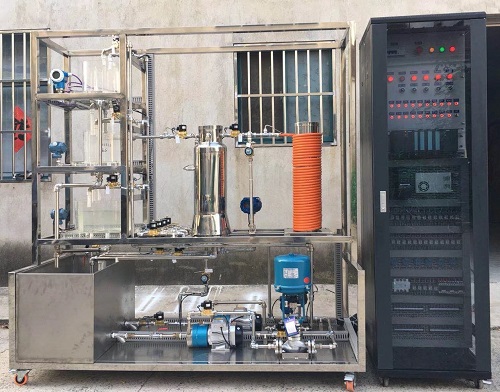

                                                    (參考圖）
二、技術指標：
1、工作電源板：單相三線220V±5% 50Hz
2、外形尺寸約：175χ70χ150cm
3、整機容量：<5KVA
4、控製信號：電壓1-5V
三、實驗裝置的配備：
1、電源控製屏(鐵質雙層亞光密紋噴塑結構，鋁質麵板)
(1) 交流電源麵板：提供實驗所需的三相四線～380V、三路單相～220V電源，總電源由三相鑰匙開關控製，電網電壓由三隻交流電壓表監示，三相帶燈熔斷器作為斷相指示。設有漏電保護空氣開關、電壓型漏電保護器、電流型漏電保護器。另外，還設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。
(2) 執行機構及I/O信號接口麵板：
執行機構有三相可控矽移相調壓裝置、電動調節閥、三相不鏽鋼磁力泵、電磁閥、三菱變頻器及三相電加熱管組成，另外電加熱鍋爐帶有防幹燒保護設備。並將各傳感器檢測及執行器控製信號同麵板上的插座相連，便於學生自己連線組成不同的控製係統。
2、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固。
3、交流變頻控製：
4、控製種類：
1）智能儀表控製
2）S7-300PLC過程控製
5、係統實驗教學軟件：STEP7編程軟件、WinCC組態軟件，根據硬件配置進行配套。
四、過程控製綜合實驗裝置-實驗項目：

1. 過程控製係統結構組成的認識實驗
(1) 過程控製及檢測裝置硬件結構組成的認識與控製方案的組成及連接實驗
(2) 智能調節儀表、智能變送儀表等智能儀表的操作及參數設定實驗
(3) 傳感器的校正(零點遷移與量程調整)
2、被控對象特性測試實驗：
(1) 單容水箱特性測試實驗
(2) 雙容水箱特性測試實驗
3、單回路控製係統實驗：
(1) 單回路控製係統的實踐
(2) 上水箱（或中水箱或下水箱）液位定值控製實驗
(3) 雙容水箱液位的定值控製實驗
(4) 三容水箱液位的定值控製實驗
(5) 鍋爐內膽靜態水溫的定值控製實驗
(6) 鍋爐內膽動態水溫的定值控製實驗
(7) 鍋爐夾套水溫的定值控製實驗
(8) 電動閥支路流量的定值控製實驗
(9) 變頻調速磁力泵支路流量的定值控製實驗
4、溫度位式控製係統實驗：
(1) 鍋爐內膽水溫位式控製實驗
5、串級控製係統的實驗：
(1) 串級控製係統的連接實踐
(2) 水箱液位串級控製實驗
(3) 三閉環液位控製實驗
(4) 下水箱液位與電動調節閥流量的串級控製實驗
(5) 下水箱液位與變頻調速磁力泵支路流量的串級控製實驗
(6) 鍋爐內膽水溫與鍋爐內膽循環水流量的串級控製實驗
(7) 盤管出水口水溫與熱水流量的串級控製實驗
6、比值控製係統實驗：
(1) 單閉環流量的比值控製實驗
(2) 雙閉環流量的比值控製實驗
7. 工控組態軟件組態控製實驗
(1) 實時數據庫組態實驗
(2) 圖形動畫、報表、曲線、報警組態實驗
(3) 設備通訊組態實驗
(4) 腳本程序應用組態實驗
四、智能儀表控製:
1、MY-12 智能調節儀（三件）
係統采用智能型的AI-818儀表（3隻），線性電流4～20mA電流輸出，包含人工智能調節算法，模糊PID及參數自整定功能，可組成三閉環控製係統。
2、MY -13 智能位式調節儀
係統采用智能型的AI-708儀表，帶有計算機RS485通訊功能，采用繼電器位式輸出、位式控製算法，掛箱內部裝有接觸器位式控製裝置，儀表可根據設定值、回差來控製繼電器的動作，完成溫度位式控製。
五、S7-300 PLC過程控製：
1、S7-300係統硬件組件：
DB-41A  S7-300可編程控製器（包含主機CPU315-2DP、MMC卡、SM331 8路模擬量輸入模塊、SM332 4路模擬量輸出模塊）
2、S7-300其它係統硬件：
 (1) DP通訊專用電纜
3、S7-300係統編程軟件：
下位S7-300 PLC控製係統運行程序采用STEP7軟件編譯，並下裝到CPU315-2DP主機模塊中。係統控製運算主要由下位的S7-300PLC執行。上位PC機中監控軟件采用WINCC V6.0人機界麵軟件編寫，上位PC監控軟件可進行控製算法參數設定，被控參數實時曲線、曆史曲線、動態顯示，實驗流程圖的顯示及本實驗相關的被控參數動態數據顯示。
4、SIMATIC  WinCC—視窗控製中心軟件：
目前，在PC基礎上的操作員監控係統已經迅速地發展起來，SIMATIC WinCC在使用最新軟件技術上是潮流的帶頭人，WinCC代表Windows Control Center（視窗控製中心），換句話說，它在Windows標準環境中的各種便利功能，能夠確保安全可靠的控製生產。WinCC的特性之一是全麵開放，它可以方便地結合標準和用戶程序生成人機界麵，準確地滿足實際要求。WinCC既可以用來完成小規模的，簡單的過程控製和監控，也可以用來完成複雜的應用。在任何情況下WinCC都可以生成漂亮的人機對話接口，保證生產過程的安全，使操作員能夠優化生產過程。WinCC使用所配置的人機接口，可以清晰地管理和優化生產過程的事件。此外，WinCC還提供了有效、安全的過程操作功能。

---
