MYG-67過程控製實驗裝置

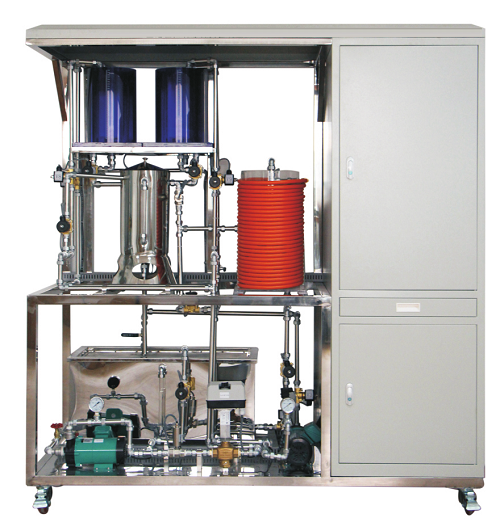

一、過程控製實驗裝置-概述

過程控製實驗裝置是集自動化儀表技術，計算機技術，通訊技術，自動控製技術為一體的多功能實驗裝置。係統包括流量、溫度、液位等熱工參數，可實現係統參數測定、單回路控製、串級控製、前饋控製、比值控製等多種控製形式。控製係統采用西門子的分布式I/O單元ET200M，監控軟件采用SIMATICWINCC。采用現場總線的液位變送器、壓力變送器、渦輪流量計、變頻器、電動調節閥、溫度變送器以及分布式I/O模塊。該實驗裝置既可作為本科、專科、高職過程控製課程的實驗裝置，也可作為研究生及科研人員在複雜控製係統、先進控製係統研究方麵提供物理模擬對象和實現手段。同時也可以作為學習現場總線過程控製的一個實驗手段。
現場總線是基於全集成自動化思想的係統，其集成的核心是統一的過程數據庫和為一的數據庫管理軟件，所有的係統信息都存儲於一個數據庫中而且隻需輸入一次，這樣大大增強了係統的整體性和信息的準確性。通訊采用符合IEC61131-3國際標準的編程軟件和現場設備庫，提供連續控製、順序控製及編程程語言。現場設備庫提供大量的常用的現場設備信息及功能塊，可大大簡化組態工作，縮短工程周期。它具有ODBC、OLE等標準接口，並且應用以太網、現場總線等開放網絡，從而具有很強的開放性，可以很容易地連接上位機管理係統和其它廠商的控製係統。
二、技術參數
1、供電電源 單相交流電源：220VAC±10%、50Hz±5%、16A，係統須接地良好。
2、實驗室應有水源和進排水口，進排水口與設備間距離小於10米。
3、係統提供直流線性穩壓電源（朝陽電源產品）  24VDC/1A。
4、上位計算機組態軟件：采用國內市場應用廣泛的WINCC6.0組態軟件。
6、外形尺寸：對象:1600mm*750mm*1850mm，控製櫃：830mm*750mm*1900mm。
三、實驗項目
（一）、特性實驗
1、水箱單容特性實驗
2、水箱雙容特性實驗
3、上下水箱雙容特性實驗
4、電動閥流量特性實驗
5、變頻器流量特性實驗
6、溫度度特性實驗
7、三容實驗特性實驗
（二）、單回路控製實驗
1、電動調節閥支路單容液位控製實驗
2、變頻器支路單容液位控製實驗
3、上水箱雙容液位控製實驗
4、上下水箱雙容液位控製實驗
5、三容液位控製實驗
6、電動調節閥支路流量控製實驗
7、變頻器支路流量控製實驗
8、鍋爐內膽溫度控製實驗
（三）、串級控製實驗
1、雙容串級控製實驗
2、上水箱液位與電動閥支路流量串級控製實驗
3、上水箱液位與變頻器支路流量串級控製實驗
4、三閉環三容液位串級控製實驗
（四）、比值控製實驗
1、單閉環比值流量控製實驗
2、隨動流量比值控製實驗
（五）、前饋反饋控製實驗
1、上水箱液位流量前饋反饋控製實驗
（六）、解耦控製實驗
1、上水箱雙容液位解耦控製實驗

---
