MYG-71過程控製實驗實訓裝置

一、過程控製實驗實訓裝置-概述
過程控製綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控製，分析過程參數變化特性，研究過程控製規律(如PID控製)的教學實驗設備，選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控製方式，再現實際工業現場使用的控製手段，采用聲光報警係統，並提供用戶更友好的二次開發接口。
二、產品功能及特點：
1、產品功能：
(1)、可滿足“自動調節原理，過程控製，控製儀表，自動檢測技術與傳感器,計算機及相關課程的教學實驗需求；
(2)、DCS和過程控製分時使用，互相不幹擾。
2、產品特點：
（1）、分體式設計，模塊化組裝式結構，可以根據不同的需要選擇、PLC控製，儀表控製,DDC控製無線網絡組成不同的控製係統。含有常規水箱檢測控製裝置、鍋爐加熱裝置。設備可以實現多台電腦控製係統，進行遠程網絡控製.
（2）、三水箱配置；雙路供水係統。
（3）、實驗櫃完全敞開設計，內部器件全部可視，有利直觀教學和維護。
（4）、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。為實驗文明操作提供條件。
（5）、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以後走上社會打好結實基礎。
（6）、安全度高，係統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控製等，力求保護人身、設備安全。
（7）、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
（8）鍋爐加熱程控保護係統
A、加熱電路加有保險管進行過載保護；
B、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控製係統不能控製可控矽調壓器工作。
（9）、電源保護措施
A、加有電流型漏電保護器，防止設備漏電短路造成的設備及人身傷害。
B、各控製電路加有保險管，有效保護器件因過載造成損壞。
（10）、電源啟停控製方式；采用啟停按鈕控製接觸器來控製電源的啟停。
（11）、漏電保護裝置及安全性和安全承諾；
A、各種電源及各種儀表的可靠的保護功能
B、各種電源及各種儀表的強電采用開關控製，學生不自行接線，不存在強弱電混插的問題。
C、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。

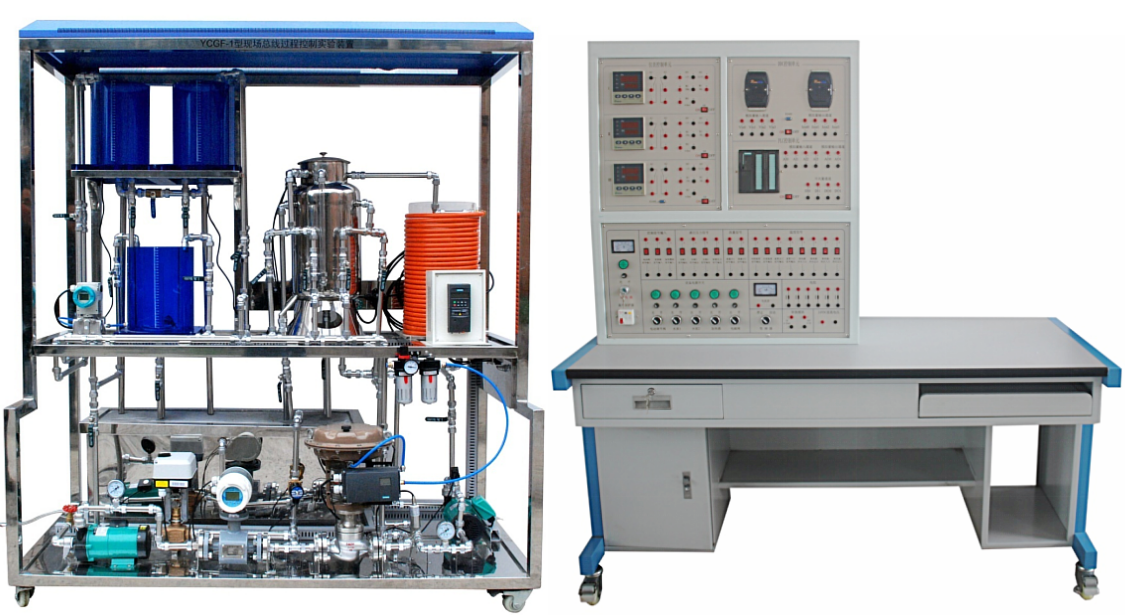

三、產品結構與特點：

                                           (參考圖：以實際生產為準)

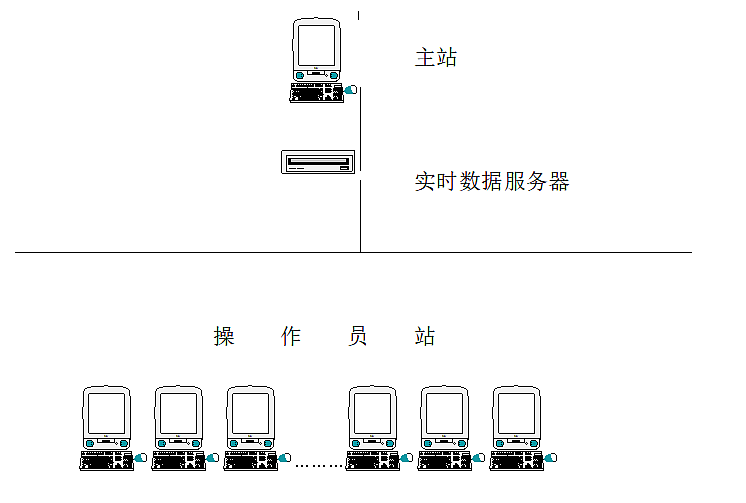

計算機網絡網絡示意圖

三、技術參數與要求:
1、供電電源:
   單相交流電源：220VAC±10%、50Hz±5%、16A，係統必需接地良好。
2、實驗室應有水源和進排水口。進排水口與設備間距離一般要求小於10米
3、係統儀表的輸入、輸出信號符合IEC標準
  （1）變送器電流源信號：4-20mADC。
  （2）儀表采樣：1-5V（250Ω）/0.2-1V（50Ω）
4、係統提供直流線性穩壓電源（朝陽電源產品）  24VDC/1A。
5、上位計算機組態軟件
     應用MCGS（Monitor and Control Generated System）全中文工控組態軟件進行開發的實驗係統。運行環境要求，參見MCGS用戶指南。可以組成網絡,一台老師機可以控製十幾台學生機,實現數據共享。
四、控製實驗：
特性實驗
1、水箱單容特性實驗
2、水箱雙容特性實驗
3、上下水箱雙容特性實驗
4、電動閥流量特性實驗
5、變頻器流量特性實驗
6、溫度特性實驗
7、壓力特性實驗
8、箱液位數學模型的測定實驗
單回路控製實驗
1、電動調節閥支路單容液位控製實驗
2、變頻器支路單容液位控製實驗
3、上水箱雙容液位控製實驗
4、上下水箱雙容液位控製實驗
5、三容液位控製實驗
6、電動調節閥支路流量控製實驗
7、變頻器支路流量控製實驗
8、鍋爐內膽溫度控製實驗
9、鍋爐內膽溫度位式控製
串級控製實驗
1、上水箱雙容串級控製實驗
2、上水箱液位與電動閥支路流量串級控製實驗
3、上水箱液位與變頻器支路流量串級控製實驗
4、三閉環三容液位串級控製實驗
5、溫度流量串級控製實驗
比值控製實驗
1、單閉環比值流量控製實驗
2、隨動流量比值控製實驗
解耦控製實驗
★1、雙容解耦控製（提供設備水路圖和說明書）
★2、液位流量解耦控製（提供設備水路圖和說明書）
★3、液位壓力解耦控製（提供設備水路圖和說明書）
滯後控製實驗
1．Smith預估控製實驗
教師機內容
1、主機監測單元測試
2、手機app控製
3、手機模擬量和開關量控製實驗
4、手機微信端報警設置
無線網絡控製
1、ZIGBEE通訊實驗
2、ZIGBEE組網實驗（提供觸摸屏的組網圖）
3、WiFi通訊實驗與電腦通信（錄製視頻尋址過程）
4、PID參數調節與控製（提供4個站點的曲線圖）
5、觸摸屏顯示功能（提供軟件界麵）
6、手機APP顯示與控製（提供軟件界麵）
7、開關量控製實驗
過程控製模擬對象仿真實驗
    1、上水箱特性測試
    2、下水箱特性測試
    3、二階液位特性測試
    4、溫度加熱器特性測試
    5、調節閥特性測試
    6、壓力單閉環控製係統
    7、溫度單閉環控製係統
    8、液位單閉環控製係統
    9、流量單閉環控製係統
    10、二階液位控製係統
    11、上水箱液位和流量串級控製係統
    12、上、下水箱液位串級控製係統
    13、前饋反饋控製係統

---
